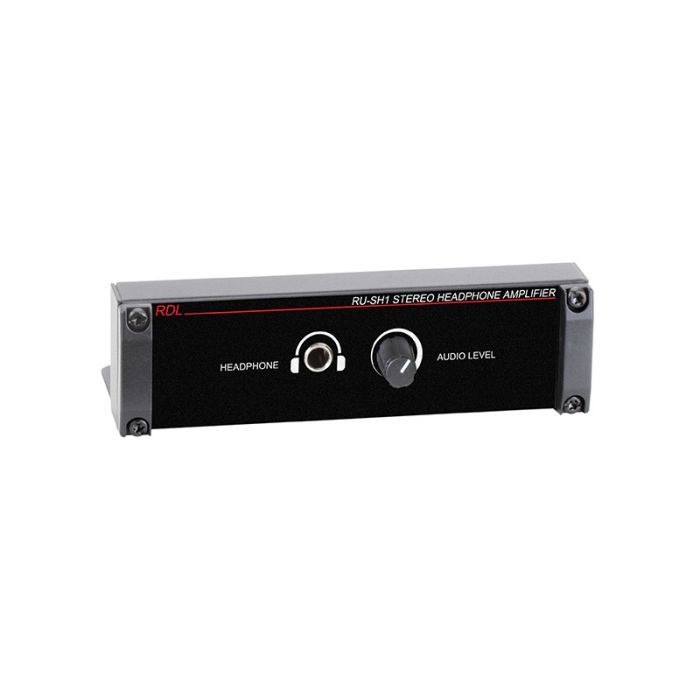

RDL RU-SH1 Headphone-Amplifier

Eigenschaften:

Kopfhörerverstärker für Frontplattenmontage
Kopfhörerverstärker für Wandmontage
Stereo VCA Lautstärkeregelung für lange Lebensdauer
Symmetrischer oder unsymmetrischer Eingang
Mit Schalter wählbare Eingangsempfindlichkeit
Mit Schalter wählbarer Betrieb in mono (links) oder stereo
Kopfhörerverstärker für hoch- oder niederohmige Kopfhörer


Das RU-SH1 wird eingesetzt in Anwendungen in welchen Kopfhörer beliebeger Impedanz von symmetrischen oder unsymmetrischen Quellen angetrieben werden sollen. Das Modul wird in RACK-UP® oder anderem RDL® Montagezubehör montiert. Das RU-SH1 ist ein zweikanliger Kopfhörerverstärker mit symmetrischen oder unsymmetrischen Eingängen. Eingangspegel von -20 dBV bis +20 dBu können angeschlossen werden. Zwei Schalter die seitlich am Modul angebracht sind werden vor Montage eingestellt. Ein Schalter stellt die Eingangsempfindlichkeit ein. Der andere Schalter wählt zwischen Mono- oder Stereobetrieb. Im Monobetrieb wird der linke Eingang für beide Ausgangskanäle benutzt. Nur der linke Eingang sollte in diesem Fall benutzt werden. Der Lautstärkeregler ist ein hochwertiges Potentiometer das eineVCA Schaltung ansteuert. Audiosignale werden nicht durch das Potentiometer selbst geschickt. Dies garantiert jahrelangen störungsfreien Betrieb. Die Ausgangsverstärker liefern mehr als 50 mW an ein Kopfhörersystem. Anschluss des Kopfhörers ist durch eine 1/4 Zoll (6,3 mm) Klinkenbuchse. Betriebsspannung des Moduls ist 24 Vdc. Es kann auch mit 12 Vdc betrieben werden mit einer 6 dB Verringerung der Übersteuerungsreserve und einer Ausgangsleistung von 10 mW.


Eingänge (2): 10 Ω sym. oder unsym.
Eingangspegel:
+4 dBu nominal (niedrige Eingangsempfindlichkeit);
-15 dBV nominal (hohe Eingangsempfindlichkeit)
Maximaler Eingangspegel:
+21 dBu (niedrige Eingangsempfindlichkeit);
+3 dBu (hohe Eingangsempfindlichkeit)
Ausgangsleistung (nominal): 10 mW / 100 Ω
Ausgangsleistung (maximal): 50 mW / 100 Ω
Klirrfaktor (THD+N): < 0,5% / 1 kHz
Frequenzgang: 30 Hz bis 20 kHz (± 2 dB)
Rauschabstand: > 70 dB bezogen auf Normpegel
Verstärkung:
An der Frontplatte einstellbar;18,5 dB (max, hohe Eingangsempfindlichkeit)
0 dB (max, niedrige Eingangsempfindlichkeit)
Gleichtaktunterdrückung: > 60 dB (50 bis 120 Hz)
Übersprechen: Unterhalb des Rauschpegels (20 Hz bis 20 kHz)
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 50 mA
Paketart: Karton
Paketabmessungen: 17.15 x 5.72 x 5.08 cm.
Versandgewicht: 0.252 kg
WEEE Gewicht: 0.195 kg
