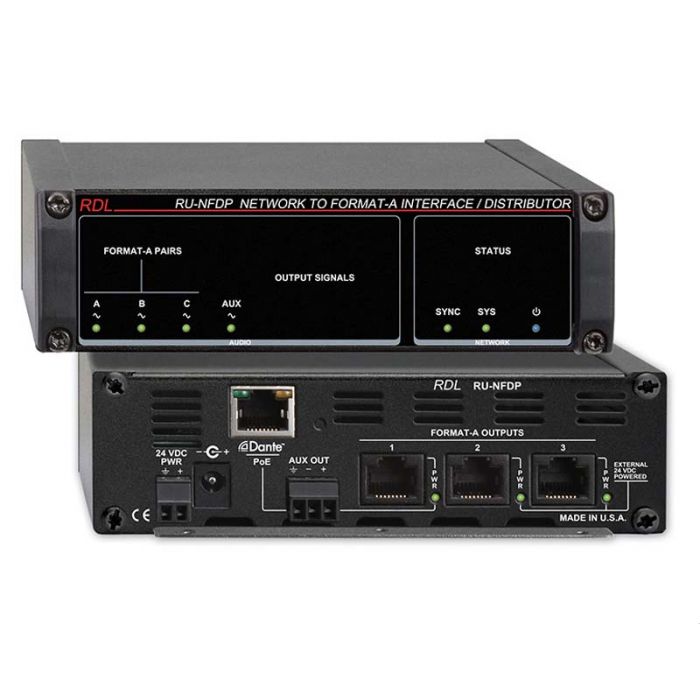

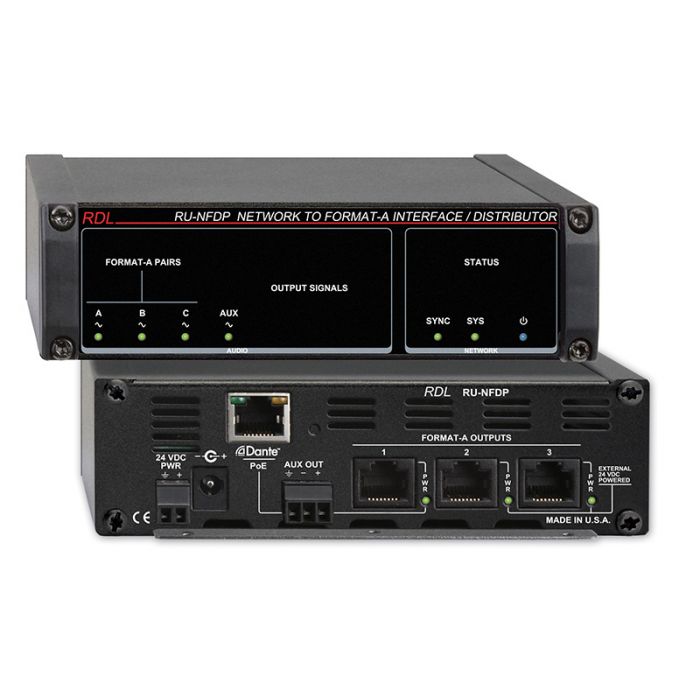

RDL RU-NFDP Interface / Distributor Dante

Wandelt vier Dante Netzwerk Audiosignale in RDL Format-A und Linepegelausgang um
Einfache Installation mit Format-A Anschlüssen an RJ45-Buchsen mit CATx Kabel
Drei Dante Audiosignale speisen Format-A Ausgangspaare A, B und C
Viertes Dante Audiosignal speist symmetrische +4 dBu an AUX Linepegelausgang
Format-A Signalpaare werden an 3 separate Format-A Ausgangsbuchsen verteilt
LEDs zeigen Audio an für jedes der vier Eingangssignale
Hohe 24 Bit Auflösung bei Umwandlung von digital in analog
Speist Betriebsspannung an Format-A Empfänger durch Format-A Ausgangsbuchse
Externes 24 Vdc Netzteil speist Format-A Empfänger durch alle Ausgangsbuchsen
LEDs zeigen Netzwerkstatus an
Normaler oder Hot-Standby Betrieb durch PoE (Model RU-NFDP)
Zum Einsatz mit einer weiten Auswahl von aktiven und passiven RDL Format-A Empfängern
Geeignet für Rackmontage oder auf Oberflächen


Beschreibung:

Die RU-NFD Module sind Dante Audionetzwerk Schnittstellen zum Einsatz mit RDL Format-A Twisted Pair Produkten. Diese Module sind geeignet zur Montage in Racks, Geräteschränken, auf Konferenztischen oder Backboards in kommerziellen oder industriellen Installationen.

ANWENDUNG: Das RU-NFD ist ein Format-A Sender/Verteiler zum Anschluss an ein Dante Netzwerk. Jedem Eingangskanal ist eine grüne LED an der Frontplatte zugeordnet die mit variabler Intensität die anliegenden Eingangspegel anzeigt. Diese LEDs erleichtern Einstellung des Moduls wenn es sich nicht in Nähe eines Netzwerkcomputers befindet.

Der Format-A Signalausgang wird an drei RJ45-Buchsen an der Rückplatte verteilt. Die Format-A Ausgangsbuchsen speisen Betriebsspannung mit bis zu 200 mA an angeschlossene Format-A Empfänger. Es können mehrere Empfänger an einen Format-A Ausgang angeschlossen werden. Format-A Empfänger mit höherem Strombedarf wie das RDL aktive Lautsprechermodul D-PSP1 sollten einzeln an eine Ausgangsbuchse angeschlossen werden.

Der Format-A Ausgang des RU-NFD erlaubt Anschluss von allen Format-A Empfängern von verschiedenen Orten an Wandmontageplatten sowie von weiteren Modulen in Racks oder Geräteschränken. Die große Auswahl an Format-A Empfängern bietet Kompatibilität mit weiteren Audiogeräten die mit Standard professionellen Audiopegeln arbeiten. Digitalaudio mit hoher Auflösung in Verbindung mit hochwertiger RDL Filterung bieten sehr hohe Übertragungsqualität mit sehr geringem Rauschen. Jeder Format-A Sender kann in unmittelbarer Nähe des RU-NFD, oder in Entfernungen von über 1000 Meter installiert werden.

Das RU-NFD wird von einem gesondert erhältlichen 24 Vdc Netzteil betrieben. Das Netzteil speist das RU-NFD und alle Format-A Empfänger die an den primären Ausgang angeschlossen werden. Audiosignale werden an die zwei weiteren Ausgangsbuchen verteilt. Format-A Empfänger die an diese beiden Ausgangsbuchsen angeschlossen werde erhalten nur Betriebsspannung wenn ein externes 24 Vdc Netzteil an das RU-NFDP angeschlossen wird.

Das RU-NFD erlaubt Betrieb von einer Netzwerk-Switch mit PoE. Das RU-NFD reserviert sich PoE Leistung von der Netzwerk-Switch auch bei Anschluss eines externen 24 Vdc Netzteils. Bei Anschluss an PoE und externem Netzteil, nimmt das Modul nur Leistung vom Netzteil auf, schaltet aber bei Ausfall des Netzteils automatisch und unterbrechungslos auf PoE Betrieb um.

Das robuste Vollmetallgehäuse des RU-NFD ist geeignet für freistehenden Betrieb, sowie zur Montage auf Oberflächen oder in Geräteracks. Dieses von RDL entwickelte Produkt wird in den USA hergestellt.


Technische Daten:


Netzwerkanschluss:
RJ45-Buchse mit Link und Speed Anzeigen
Digitalaudio Netzwerkprotokoll:
Dante
Datenübertragungsrate:
100 Mbps
Sample Rates:
44,1 kHz, 48 kHz (Standard)
Bit Auflösung:
24 Bit
Audiobetriebspegel:
-18 dBFS = +4 dBu
Format-A Ausgänge:
RDL Format-A RJ45-Buchse (3)
Format-A Signalpaare (3):
A, B, C (alle Format-A Ausgänge)
Frequenzgang:
20 Hz bis 20 kHz (± 0,75 dB)
Klirrfaktor (THD+N):
< 0,1%
Rauschabstand bezogen auf +4 dBu:
> 85 dB (aktiv); > 100 dB (stumm)
Übersprechen:
< -80 dB (20 bis 20 kHz)
Übersteuerungsreserve:
> 18 dB bezogen auf +4 dBu
AUX Ausgang
Ausgang:
Symmetrisch, entfernbarer Schraubanschlussblock
Ausgangspegel:
+4 dBu (nominal)
Ausgangsimpedanz:
150 Ω symmetrisch; 75 Ω unsymmetrisch
Frequenzgang:
20 Hz bis 20 kHz (± 0,5 dB)
Klirrfaktor (THD+N):
< 0,1%
Rauschabstand (bezogen auf +4 dBu):
> 75 dB
Übersprechen:
< -80 dB (20 bis 20 kHz)
Übersteuerungsreserve:
> 18 dB bezogen auf +4 dBu
Anzeigen (12):
Power In (1); Power Out (3); Audiosignal LEDs (4), Netzwerk Sys und Sync (2), Netzwerk Link und Speed (2)
Betriebsspannungsanschlüsse (2):
Hohlklinke; entfernbarer Schraubanschlussblock
Betriebstemperaturbereich:
0° C bis 40° C
Spannungsversorgung:
24 Vdc / 100 mA plus angeschlossenen Lasten, oder PoE (RU-FNP)
PoE (RU-NFDP):
Klasse 0, IEEE 802.3af
Abmessungen:
5,8 Zoll (15 cm) Breite; 1,7 Zoll (4,3 cm) Höhe; 5,2 Zoll (13,2 cm) Tiefe
Verpackung:
Karton
Paketabmessungen:
15,24 cm x 15,24 cm x 6,67 cm
Versandgewicht:
0,728 kg (RU-NFD) ; 0,739 kg (RU-NFDP)
WEEE Gewicht:
0,610 kg (RU-NFD) ; 0,621 kg (RU-NFDP)
