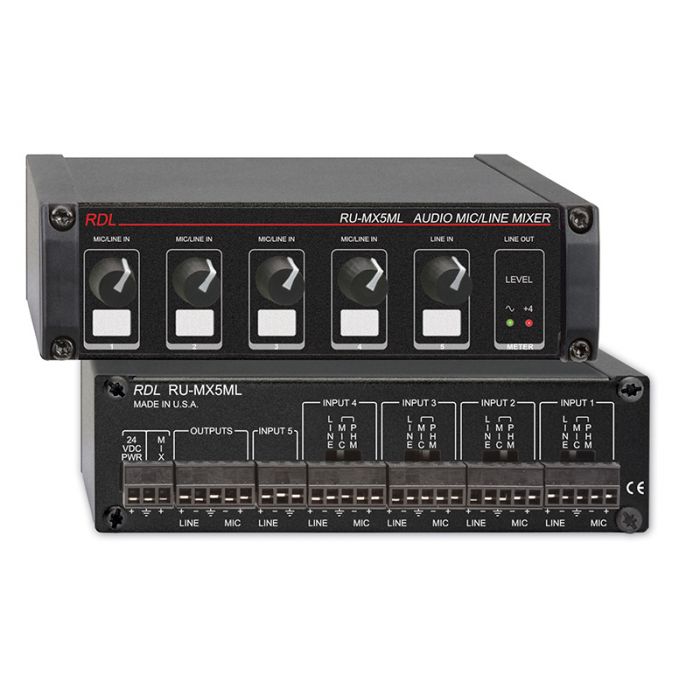

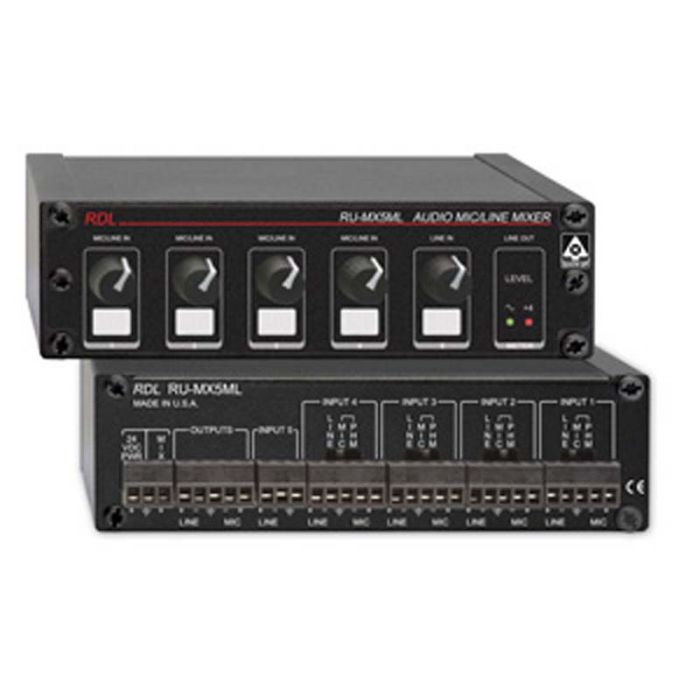

RDL RU-MX5ML Mic/Line-Mixer

Eigenschaften:

Mic. oder Linepegel Audiomischer
Fünf Kanal Audiomischer mit Erweiterungsmöglichkeit
Fünf Kanal Audiomischer mit Erweiterungsmöglichkeit
Wählbare 24 V Phantomspannung für jeden Eingang
Symmetrische Mic.-und Linepegelausgänge
Erweiterbar
Zwei LED VU-Meter für Ausgangspegel
Studioqualität, niedriges Rauschen


Das RU-MX5ML Modul kann eine Kombination aus Mikrofon und/oder Linepegelsignalen mischen, wobei Ausbaumöglichkeiten vorhanden sind. Alle Anschlüsse werden durch entfernbare Schraubanschlussblöcke an der Rückplatte hergestellt. Vier der fünf Eingänge nehmen Mikrofon oder Linepegelsignale an. Der fünfte Eingang ist für Linepegelquellen vorgesehen. Eine 24 V Phantomspannung ist individuell für jeden Mikrofoneingang wählbar. Der Ausgang eines RU-MX5ML kann an den MIX Eingang eines weiteren RU-MX5ML angeschlossen werden um Mischmöglichkeiten zu erweitern. Bis zu drei RU-MX5ML Mischer können in einem RDL® RU-RA3HD Rackadapter montiert werden. Der Ausgang bietet sowohl einen sym. Linepegelausgang (+4 dBu) sowie einen sym. Mikrofonpegelausgang (-45 dBu). Beide Ausgänge können gleichzeitig benutzt werden. Audiopegel werden an der Frontplatte eingestellt. Der Ausgang hat eine zwei LED Pegelanzeige welche VU-Charakteristik folgt.


Eingänge (6): 4, wählbar Mikrofonpegel oder Linepegel; 1 Linepegel; 1 MIX Eingang; Schraubanschlussblöcke
Eingangsimpedanz: Mikrofon: > 1,2 kΩ sym.; Line: >10 kΩ sym.
Maximler Eingangspegel: Mikrofon: -20 dBu; Line: +24 dBu
Phantomspannung: Mit Schalter wählbar 24 V (IEC 61938: 2013)
Verstärkung: Mikrofon: Aus bis 65 dB; Linepegel: Aus bis 15 dB
Ausgänge (2): Mikrofon: -45 dBu sym.; Line: +4 dBu sym; Schraubanschlussblock
Ausgangsimpedanz: 150 Ω sym.
Frequenzgang:
Mic: 80 Hz bis 40 kHz (±1 dB, < -6 dB bei 20 Hz mit integriertem Hochpass); Linepegel: 10 Hz bis 35 kHz (± 0,5 dB)
Klirrfaktor (THD+N): Mic: < 0,03%; Linepegel: <0,003%
Übersteuerungsreserve: 20 dB (bezogen auf +4 dBu Ausgangspegel)
Rauschabstand:
> 70 dB bezogen auf +4 dBu Ausgangspegel (20 Hz bis 20 kHz, alle Mic. Kanäle bei 50 dB Verstärkung; oder ein Mic. Kanal aktiv bei 60 dB Verstärkung);
< -90 dB bezogen +4 dBu Ausgangspegel (20 Hz bis 20 kHz, alle Kanäle aus
Gleichtaktunterdrückung: Mic: > 65 dB (10 Hz bis 10 kHz); Linepegel: > 45 dB
Pegelanzeige: Zwei LED VU-Meter (zeigt +4 dBu an)
Abmessungen: Höhe:1,7 Zoll 4,3 cm; Breite: 5,8 Zoll 15,0 cm; Tiefe: 4,8 Zoll 12,2 cm
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 75 mA (120 mA max. mit Phantom); Schraubanschlussblock
Paketart: Karton
Paketabmessungen: 15.24 x 15.24 x 6.67 cm.
Versandgewicht: 0.599 kg
WEEE Gewicht: 0.513 kg
