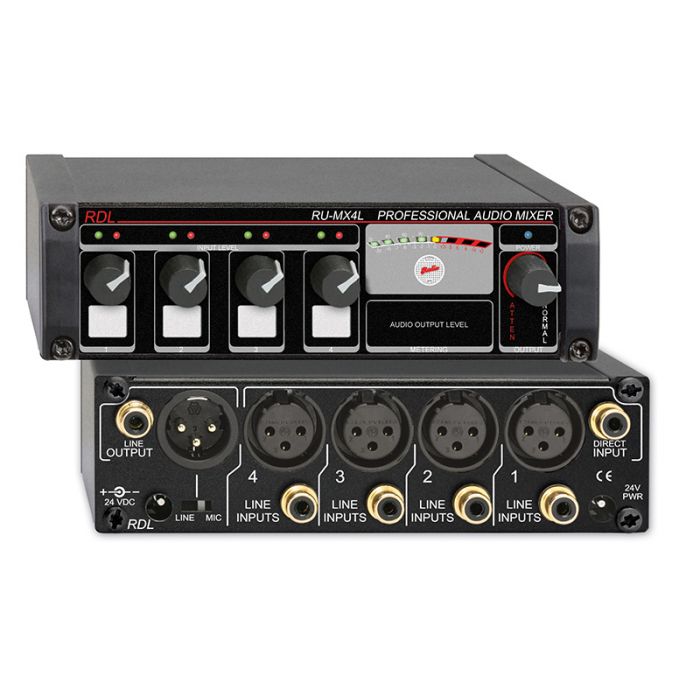

RDL RU-MX4L Line-Mixer

Eigenschaften:

Vier Kanal Linepegel Audiomischer
Sym. XLR, unsym. Cinch Eingänge
Wählbarer Mic. oder Linepegel XLR Ausgang
Unsym. Linepegel Ausgang und Direkteingang
Einfach erweiterbar
Studio-Qualität, niedriger Rauschpegel
Bietet weitere Eingänge für ein RU-MX4
Optionaler Ausgangstransformator (RU-MX4LT)


Das RU-MX4L ist die Wahl für Anwendungen in denen symmetrische und/oder unsymmetrische Linepegelsignale gemischt werden sollen. An jedem der 4 Eingänge können entweder symmetrische Signale durch XLR Stecker oder unsymmetrische Signale durch Cinch Buchsen angeschlossen werden. Der unsymmetrische Linepegelausgang mit Cinchbuchse kann an andere Geräte oder an den DIRECT Eingang eines weiteren RU-MX4L oder eines RU-MX4 angeschlossen werden. Es können bis zu 3 RU-MX4 Module in einem RU-RA3HD Rackadapter montiert werden. Der symmetrische Ausgang des RU-MX4L kann mittels eines Schalters von Linepegel auf Mikrofonpegel umgeschaltet werden. Audiopegel werden mit Drehreglern an der Front eingestellt. Jedem Eingangskanal ist ein 2 LED VU Meter zur optimalen Pegeleinstellung zugeordnet. Das gemischte Ausgangssignal wird durch ein LED-Ketten VU-Meter angezeigt. Im Model RU-MX4LT ist vom Werk aus ein Ausgangsubertrager zur galvanischen Trennung eingebaut.


Sym. Eingänge (4): 20 kΩ Brückeneingang
Sym. Eingangspegel: -13 bis +22 dBu für +4 dBu Ausgangspegel
Unsym. Eingänge (4): 2 kΩ unsymmetrisch
Unsym. Eingangspegel:
25 dBV bis +20 dBV für +4 dBu Ausgangspegel;
-10 dBV nominal
Verstärkung (4):
Sym. Eingang: Aus bis 17 dB
Unsym. Eingang: Aus bis 27 dB
Ausgangsdämpfung: 0 dB bis unendlich
Frequenzgang: 20 Hz bis 30 kHz (± 0,25 dB)
Klirrfaktor (THD+N): < 0,01%
Rauschabstand (bezogen auf +4dBu Ausgangspegel): 4 Linepegelquellen (Verst. 1): > 82 dB (20 Hz bis 20 kHz)
Ausgänge (2):
XLR,+4 dBu 150 sym. (schaltbar auf MIC.,-45 dBu );
Cinch, -10 dBV unsym.
Anzeigen (17):
2-LED VU Meter für jeden Kanal;
POWER LED;
LED VU Meter für Ausgang, 0 dB = +4 dBu
VU: -20 dB, -10 dB, -6 dB, -2 dB, 0 dB, 3 dB;
Peak-Anzeige: +8 dB,+12 dB
Spannungsversorgung: Minus an Erde, 24 Vdc / 150 mA
Paketart: Karton
Paketabmessungen: 15.24 x 15.24 x 6.67 cm.
Versandgewicht: 0.737 kg
WEEE Gewicht: 0.617 kg
