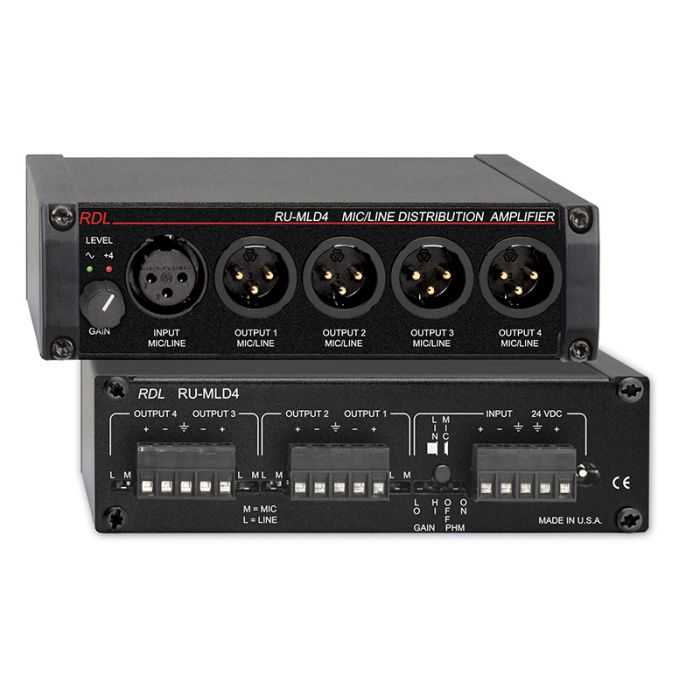

RDL RU-MLD4 Mic/Line-Distribution-Amplifier

Eigenschaften:

Verteiler-Verstärker mit vier Ausgängen
XLR Buchsen an der Frontplatte
Schraubanschlüsse an der Rückplatte
Eingang schaltbar auf Mikrofon- oder Linepegel
Shalter für Mikrofonverstärkung und Phantomspannung
Verstärkungsregler am Eingang
Jeder Ausgang getrennt schaltbar auf Mikrofon- oder Linepegel


Das RU-MLD4 ist ein Verteiler-Verstärker mit vier Ausgängen. Der Eingang und alle vier Ausgänge können durch XLR-Buchsen an der Front oder durch Schraubanschlussblöcke and der Rückplatte angeschlossen werden. All Anschlüsse sind immer aktiv. Der Eingang kann symmetrische Mikrophon- oder Linepegelsignale annehmen. Eingangsempfindlichkeit wird mittels eines Schalters and der Rückplatte gewählt. Zwei weitere Schalter erlauben die Wahl von 24 Vdc Phantomspannung und Hoher (HI) oder niedriger (LO) Verstärkung für Betrieb mit dynamischen oder Kondensatormikrofonen.

Alle vier Ausgänge sind zwischen Line- oder Mikrofonpegel schaltbar und können symmetrisch oder unsymmetrisch eingesetzt werden.

Das RU-MLD4 kann mit den XLR-Buchsen nach vorne, oder mit Hilfe des RDL RU-FP1 Filler Panel rückwärts montiert werden.

Pegeleinstellung erfolgt mittels eines Reglers an der Frontplatte. Ein RDL zwei LED VU-Meter über dem Regler erlaubt einfache Einstellung des Ausgangspegels auf +4 dBu.

Die benötigte Betriebsspannung beträgt 24 Vdc und kann durch Schraubanschlussblock oder Hohlklinke angeschlossen werden. Jeder Ausgang des RU-MLD4T ist mit einem Ausgangsübertrager in Studioqualität ausgestattet.


Eingang: XLR(Frontplatte); Schraubanschlussblcock (Rückplatte)
Eingangspegel (für +4 dBu Ausgang): Wählbar (Rückplatte) MIC/LINE
Mic: -48 dBu bis -3 dBu (LO GAIN); -65 dBu bis -20 dBu (HI GAIN)
Line: -15 dBu bis +28 dBu
Eingangsimpedanz:
Mic: 2 kΩ sym., wählbare 24 V Phantomspannung (IEC 61938: 2013)
Line: > 10 kΩ sym.; kann unsym. betrieben werden
Ausgänge (4): XLR(Frontplatte); Schraubanschlussblcock (Rückplatte)
Ausgangspegel: Wählbar (Rückplatte) MIC/LINE
Ausgangsimpedanz: 150 Ω sym.
Verstärkung (2): Einstellbar; ein Regler pro Kanal
Mic: Aus bis 52 dB (LO GAIN); Aus bis 69 dB (HI GAIN)
Line: Aus bis 15 dB
Frequenzgang:
Mic: 80 Hz bis 50 kHz (± 0,75 dB); -10 dB /20 Hz (integraler Hochpass)
Line: 15 Hz bis 50 kHz (± 0,1 dB)
Klirrfaktor (THD+N): < 0,1% (Mic); < 0,005% (Line)
Gleichtaktunterdrückung: > 60 dB (Mic); > 50 dB (Line)
Rauschabstand (bezogen auf +4 dBu LINE oder -45 dBu MIC Ausgang):
Mic: -79 dB (50 dB Verst.); -70 dB (Mic 60 dB Verst.);
Line: -85 dB
Übersteuerungsreserve: > 20 dB (bezogen auf +4 dBu LINE Ausgang)
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 90 mA
Paketart: Karton
Paketabmessungen: 15.24 x 15.24 x 6.67 cm.
Versandgewicht: 0.671 kg
WEEE Gewicht: 0.56 kg
