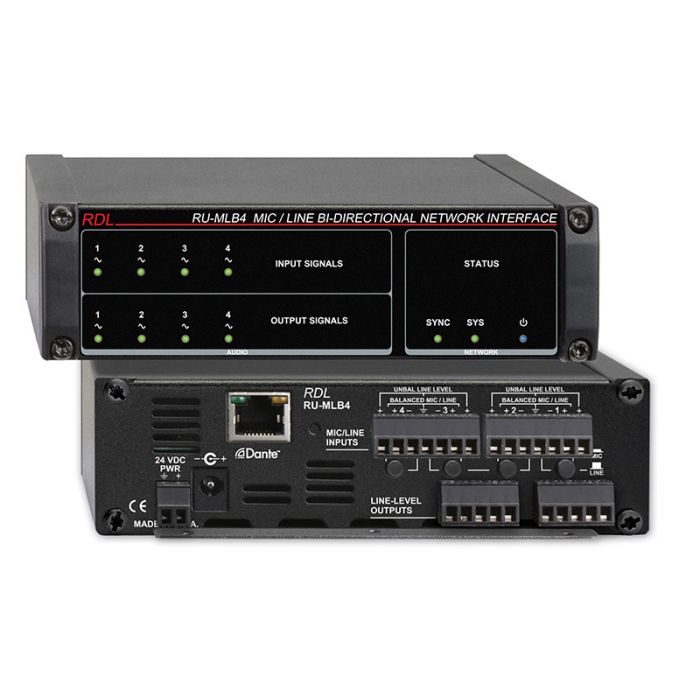

RDL RU-MLB4 Network Interface Dante

Die RU-MLB4 Module sind Dante Audio Schnittstellen zum Einsatz mit Audiogeräten mit Linepegel Ein- und Ausgängen. Diese Module sind geeignet zur Montage in Racks, Geräteschränken, auf Konferenztischen oder Backboards in kommerziellen oder industriellen Installationen.

ANWENDUNG: Das RU-MLB4 ist ein hochwertiger Konverter welcher professionelle Linepegel Ausgangssignale von zwei Dante Netzwerkkanälen liefert. Es wandelt auch zwei Consumer oder professionelle, oder Signale von dynamischen Mikrofonen oder Kondensatormikrofonen in Dante Netzwerkkanäle um.

Netzwerk zu Linepegel Schnittstelle

Das RU-LB4 wandelt zwei Dante Audio Netzwerkkanäle in symmetrische Linepegel um. Die symmetrischen Ausgangspegel betragen +4 dBu für Netzwerkpegel von -18 dBFS. Die Ausgänge sind zum Anschluss an Geräte mit professionellen und kommerziellen Eingängen ausgelegt. Es wird keine weitere Verstärkung erfordert. Übersprechen zwischen allen Kanälen ist unterhalb des Rauschpegels über den gesamten Audiofrequenzbereich. Restrauschen des Moduls ist 80 dB unterhalb des Betriebspegels mit mehr als 18 dB Übersteuerungsreserve.

Jedem Dante Eingangskanal ist eine grüne LED an der Frontplatte zugeordnet die mit variabler Intensität die anliegenden Eingangspegel anzeigt. Diese LEDs erleichtern Einstellung des Moduls wenn es sich nicht in Nähe eines Netzwerkcomputers befindet.

Mikrofon- oder Linepegel zu Netzwerk Schnittstelle

Das RU-MLB4 wandelt vier Audioquellen in Dante Netzwerkkanäle um. Jeder Eingang hat einen Schalter an der Rückplatte zur Wahl zwischen Mikrofon- oder Linepegel. In der MIC Position des Schalters wird P48 Phantomspannung an die Eingangsbuchse angelegt. Anschluss eines dynamischen Mikrofons stellt die Verstärkung auf 60 dB ein. Bei Anschluss eines Kondensatormikrofons geht die Verstärkung automatisch auf 40 dB zurück. Die automatische Verstärkungswahl ist immer aktiv so dass keine weiteren Einstellungen erforderlich sind bei Austausch eines Mikrofons.

In der LINE Position des Schalters, nimmt der Eingang symmetrische +4 dBu oder unsymmetrische -10 dBV an für normale Betriebspegel. Separate Anschlüsse sind vorhanden für symmetrische und unsymmetrische Eingangssignale.

Jedem Eingangskanal ist eine grüne LED an der Frontplatte zugeordnet die mit variabler Intensität die anliegenden Eingangspegel anzeigt.

Das RU-MLB4 wird von einem gesondert erhältlichen externen 24 Vdc Netzteil betrieben. Das RU-MLB4P erlaubt Betrieb von einer Netzwerk-Switch mit PoE. Das RU-MLB4P reserviert sich PoE Leistung von der Netzwerk-Switch auch bei Anschluss eines externen 24 Vdc Netzteils. Bei Anschluss an PoE und externem Netzteil, nimmt das Modul nur Leistung vom Netzteil auf, schaltet aber bei Ausfall des Netzteils automatisch und unterbrechungslos auf PoE Betrieb um.

Die hervorragende Audioleistung des RU-MLB4 macht dieses Modul zur idealen Wahl für anspruchsvollste Installationen in Netzwerk-Audiosystemen.

Das robuste Vollmetallgehäuse des RU-MLB4 ist geeignet für freistehenden Betrieb, sowie zur Montage auf Oberflächen oder in Geräteracks. Dieses von RDL entwickelte Produkt wird in den USA hergestellt.

Netzwerkanschluss:
RJ45-Buchse mit Link und Speed Anzeigen
Digitalaudio Netzwerkprotokoll:
Dante
Datenübertragungsrate:
100 Mbps
Sample Rates:
44,1 kHz, 48 kHz (Standard)
Bit Auflösung:
24 Bit
Audiobetriebspegel:
-18 dBFS = +4 dBu
Mikrofon- oder Linepegel zu Netzwerk Schnittstelle
Mikrofoneingänge
Eingänge (4):
Symmetrisch an entfernbarem Schraubanschlussblock
Verstärkung:
Automatisch, 40 dB für Kondensatormikrofone, 60 dB für dynamische Mikrofone
Eingangspegel für +4 dBu:
56 dBu (dynamische mikrofone), -36 dBu maximum, -36 dBu (Kondensatormikrofone), -19 dBu maximal (ohne Clipping), -14 dBu maximal (weiches Clipping)
Eingangsimpedanz:
> 1 kΩ
Phantomspannung:
P48, 48 Vdc
Phantomstandard:
IEC 61938: 2013
Frequenzgang:
20 Hz bis 20 kHz (± 0,5 dB)
Klirrfaktor (THD+N):
< 0,1%
Rauschabstand (bezogen auf +4 dBu):
> 70 dB
Gleichtaktunterdrückung:
> 70 dB (50 Hz bis 120 Hz)
Übersprechen:
< -70 dB (20 Hz bis 20 kHz)
Lineeingänge
Eingänge (8):
Symmetrisch an entfernbarem Schraubanschlussblock (2), Unsymmetrisch an entfernbarem Schraubanschlussblock (2)
Eingangspegel für +4 dBu:
+4 dBu (symmetrisch); -10 dBV (unsymmetrisch)
Eingangsimpedanz:
> 20 kΩ
Frequenzgang:
20 Hz bis 20 kHz (± 0,5 dB)
Klirrfaktor (THD+N):
< 0,1%
Rauschabstand (bezogen auf +4 dBu):
> 75 dB
Gleichtakunterdrückung:
> 60 dB (50 Hz bis 120 Hz)
Übersprechen:
< -75 dB (1 kHz, Line zu Mikrofon), < -70 dB (20 Hz bis 20 kHz)
Übersteuerungsresrve:
> 18 dB bezogen auf+4 dBu
Netzwerk zu Linepegel Schnittstelle
Ausgänge (4):
Symmetrisch an entfernbarem Schraubanschlussblock
Ausgangspegel:
+4 dBu (nominal)
Ausgangsimpedanz:
150 Ω symmetrisch; 75 Ω unsymmetrisch
Frequenzgang:
20 Hz bis 20 kHz (± 0,5 dB)
Klirrfaktor (THD+N):
< 0,05%
Rauschabstand (bezogen auf +4 dBu):
> 80 dB (Ausgang aktiv); > 95 dB (Ausgang stumm)
Übersprechen:
< -85 dB (20 bis 20 kHz)
Übersteuerungsresrve:
> 18 dB bezogen auf+4 dBu
Schalter (4):
MIC oder LINE (an der Rückplatte)
Anzeigen (13):
Power In (1); Ausgangsignal LEDs (4); Eingangssignal LEDs (4); Netzwerk Sys und Sync (2), Netzwerk Link und Speed (2)
Betriebsspannungsanschluss (2):
Hohlklinke; entfernbarer Schraubanschlussblock
Betriebstemperaturbereich:
0° C bis 40° C
Spannungsversorgung:
24 Vdc / 180 mA plus angeschlossene Phantomlasten, oder PoE (RU-MLB4P)
PoE (RU-MLB2P):
Klasse 0, IEEE 802.3af
Abmessungen:
5,8 Zoll (15 cm) Breite; 1,7 Zoll (4,3 cm) Höhe; 5,2 Zoll (13,2 cm) Tiefe
Verpackung:
Karton
Paketabmessungen:
15,24 cm x 15,24 cm x 6,67 cm
Versandgewicht:
0,807 kg (RU-MLB4) ; 0,819 kg (RU-MLB4P)
WEEE Gewicht:
0,689 kg (RU-MLB4) ; 0,701 kg (RU-MLB4P)
HS Code:
8517.18.0050
