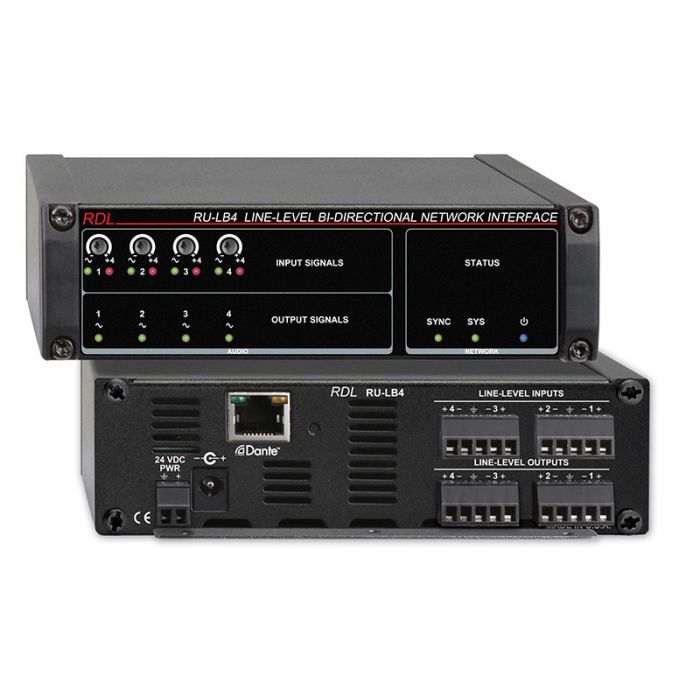

RDL RU-LB4 Network Interface Dante

Eigenschaften:

Wandelt Linepegelquellen Dante Audio Netzwerkkanäle um
Eingänge nehmen unsymmetrische -10 dBV oder symmetrische +4 dBu Signale an mit >18 dB Übersteuerungsreserve
Verstärkungseinstellung mit zwei-LED VU Meter für jeden Eingang
Wandelt vier Dante Audio Netzwerkkanäle in symmetrische Linepegel um
Linepegelausgänge auf +4 dBu mit >18 dB Übersteuerungsreserve
Signal LEDs zeigen Audiosignal an für jeden Netzwerkkanal
Schnittstelle für vier Dante Eingänge und vier Dante Ausgänge
Hohe 24 Bit Auflösung bei Umwandlung von analog in digital und digital in analog
Legändere RDL Analogfilter für höchste Übertragungsqualität
LEDs zeigen Netzwerkstatus an
Normaler oder Hot-Standby Betrieb durch PoE (Modell RU-LB4P)
Geeignet für Rackmontage oder auf Oberflächen

Beschreibung:

Die RU-LB4 Module sind Dante Audio Schnittstellen zum Einsatz mit Audiogeräten mit Linepegel Ein- und Ausgängen. Diese Module sind geeignet zur Montage in Racks, Geräteschränken, auf Konferenztischen oder Backboards in kommerziellen oder industriellen Installationen.

ANWENDUNG: Das RU-LB4 ist ein hochwertiger Konverter mit professionellen Linepegelausgängen von vier Dante Netzwerkkanälen. Es hat auch Eingänge zur Umwandlung von symmetrischen oder unsymmetrischen Linpegelquellen in Dante Netzwerkkanäle

Netzwerk zu Linepegel Schnittstelle

Das RU-LB4 Wandelt zwei Dante Audio Netzwerkkanäle in symmetrische Linepegel um. Beide symmetrische Ausgangspegel betragen +4 dBu für Netzwerkpegel von -18 dBFS. Beide symmetrische Ausgangspegel betragen +4 dBu für Netzwerkpegel von -18 dBFS. Die Ausgänge sind zum Anschluss an Geräte mit professionellen und kommerziellen Eingängen ausgelegt. Es wird keine weitere Verstärkung erfordert. Übersprechen zwischen allen Kanälen ist unterhalb des Rauschpegels über den gesamten Audiofrequenzbereich. Restrauschen des Moduls ist 80 dB unterhalb des Betriebspegels mit mehr als 18 dB Übersteuerungsreserve.

Jedem Eingangskanal ist eine grüne LED an der Frontplatte zugeordnet die mit variabler Intensität die anliegenden Eingangspegel anzeigt. Diese LEDs erleichtern Einstellung des Moduls wenn es sich nicht in Nähe eines Netzwerkcomputers befindet.

Linepegel zu Netzwerk Schnittstelle

Das RU-LB4 wandelt vier Linepegelquellen in Dante Netzwerkkanäle um. Jeder Eingang hat einen Verstärkungstrimmer und ein zwei LED VU-Meter an der Frontplatte zur optimalen Pegeleinstellung. Jeder Eingang kann unsymmetrische Signalpegel von -10 dBV bis zu symmetrischen +4 dBu annehmen. Eingangspegel die nach dem zwei LED VU-Meter eingestellt werden sichern höchste Übersteuerungsreserve und höchsten Rauschabstand.

Das RU-LB4 wird von einem gesondert erhältlichen externen 24 Vdc Netzteil betrieben. Das RU-LB4 erlaubt Betrieb von einer Netzwerk-Switch mit PoE. Das RU-LB4 reserviert sich PoE Leistung von der Netzwerk-Switch auch bei Anschluss eines externen 24 Vdc Netzteils. Bei Anschluss an PoE und externem Netzteil, nimmt das Modul nur Leistung vom Netzteil auf, schaltet aber bei Ausfall des Netzteils automatisch und unterbrechungslos auf PoE Betrieb um.

Die hervorragende Audioleistung des RU-LB4 macht dieses Modul zur idealen Wahl für anspruchsvollste Installationen in Netzwerk-Audiosystemen.

Das robuste Vollmetallgehäuse des RU-LB4 ist geeignet für freistehenden Betrieb, sowie zur Montage auf Oberflächen oder in Geräteracks. Dieses von RDL entwickelte Produkt wird in den USA hergestellt.


Technische Daten:


Netzwerkanschluss:
RJ45-Buchse mit Link und Speed Anzeigen
Digitalaudio Netzwerkprotokoll:
Dante
Datenübertragungsrate:
100 Mbps
Sample Rates:
44,1 kHz, 48 kHz (Standard)
Bit Auflösung:
24 Bit
Audiobetriebspegel:
-18 dBFS = +4 dBu
Linepegel zu Netzwerk Schnittstelle
Eingänge (4):
Symmetrisch, entfernbarer Schraubanschlussblock
Eingangspegel für +4 dBu:
-16 dBu bis +12 dBu, +22 dBu maximum
Eingangsimpedanz:
> 20 kΩ
Frequenzgang:
20 Hz bis 20 kHz (± 0,5 dB)
Klirrfaktor (THD+N):
< 0,05%
Rauschabstand (bezogen auf +4 dBu):
> 80 dB
Gleichtaktunterdrückung:
> 60 dB (50 Hz bis 120 Hz)
Übersprechen:
< -85 dB (20 Hz bis 20 kHz)
Übersteuerungsreserve:
> 18 dB, bezogen auf +4 dBu
Netzwerk zu Linepegel Schnittstelle
Ausgänge (2):
Symmetrisch, entfernbarer Schraubanschlussblock
Ausgangspegel:
+4 dBu (nominal)
Ausgangsimpedanz:
150 Ω symetrisch; 75 Ω unsymmetrisch
Frequenzgang:
20 Hz bis 20 kHz (± 0,5 dB)
Klirrfaktor (THD+N):
< 0,05%
Rauschabstand (bezogen auf +4 dBu):
> 80 dB (Ausgang aktiv); > 95 dB (Ausgang stumm)
Übersprechen:
< -85 dB (20 bis 20 kHz)
Übersteuerungsreserve:
> 18 dB bezogen auf +4 dBu
Anzeigen (17):
Power In (1); Ausgangssignal LEDs (4); zwei LED-VU Meter (8); Netzwerk Sys und Sync (2), Netzwerk Link und Speed (2)
Betriebsspannungsanschluss (2):
Hohlklinke; entfernbarer Schraubanschlussblock
Betriebstemperaturbereich:
0° C bis 40° C
Spannungsversorgung:
24 Vdc / 140 mA plus angeschlossenen Lasten, oder PoE (RU-LB4P)
PoE (RU-LB4P):
Klasse 0, IEEE 802.3af
Abmessungen:
5,8 Zoll (15 cm) Breite; 1,7 Zoll (4,3 cm) Höhe; 5,2 Zoll (13,2 cm) Tiefe
Verpackung:
Karton
Paketabmessungen:
15,24 cm x 15,24 cm x 6,67 cm
Versandgewicht:
0,773 kg (RU-LB4) ; 0,785 kg (RU-LB4P)
WEEE Gewicht:
0,655 kg (RU-LB4) ; 0,667 kg (RU-LB4P)
