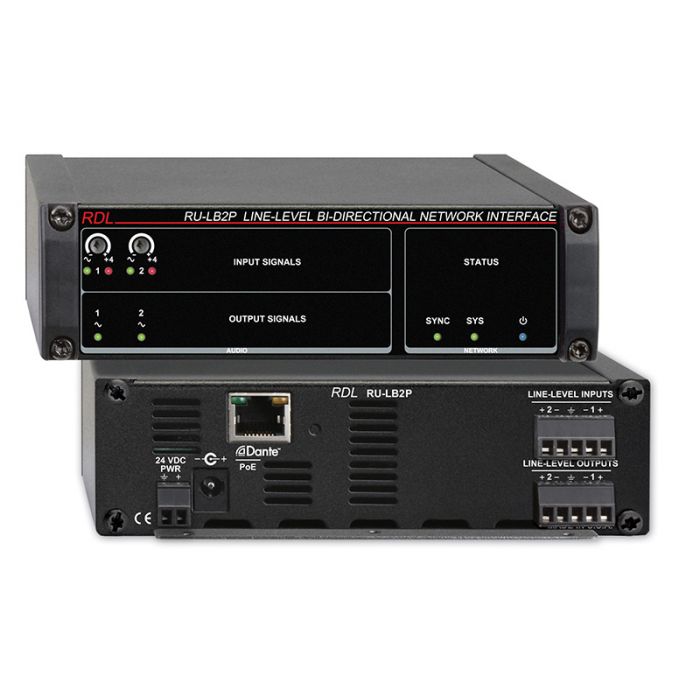

RDL RU-LB2P Network Interface

sofort lieferbar

Bestellnr.
164683

Bidirektionale Linepegel Netzwerk Schnittstelle

Die RU-LB2 Module sind Dante Audio Schnittstellen zum Einsatz mit Audiogeräten mit Linepegel Ein- und Ausgängen. Diese Module sind geeignet zur Montage in Racks, Geräteschränken, auf Konferenztischen oder Backboards in kommerziellen oder industriellen Installationen.

ANWENDUNG: Das RU-LB2 ist ein hochwertiger Konverter mit professionellen Linepegelausgängen von zwei Dante Netzwerkkanälen. Es hat auch Eingänge zur Umwandlung von symmetrischen oder unsymmetrischen Linpegelquellen in Dante Netzwerkkanäle

Netzwerk zu Linepegel Schnittstelle

Das RU-LB2 wandelt zwei Dante Audio Netzwerkkanäle in symmetrische Linepegel um. Beide symmetrische Ausgangspegel betragen +4 dBu für Netzwerkpegel von -18 dBFS. Die Ausgänge sind zum Anschluss an Geräte mit professionellen und kommerziellen Eingängen ausgelegt. Es wird keine weitere Verstärkung erfordert. Übersprechen zwischen allen Kanälen ist unterhalb des Rauschpegels über den gesamten Audiofrequenzbereich. Restrauschen des Moduls ist 80 dB unterhalb des Betriebspegels mit mehr als 18 dB Übersteuerungsreserve.

Jedem Dante Eingangskanal ist eine grüne LED an der Frontplatte zugeordnet die mit variabler Intensität die anliegenden Eingangspegel anzeigt. Diese LEDs erleichtern Einstellung des Moduls wenn es sich nicht in Nähe eines Netzwerkcomputers befindet.

Linepegel zu Netzwerk Schnittstelle

Das RU-LB2 wandelt zwei Linepegelquellen in Dante Netzwerkkanäle um. Jeder Eingang hat einen Verstärkungstrimmer und ein zwei LED VU-Meter an der Frontplatte zur optimalen Pegeleinstellung. Jeder Eingang kann unsymmetrische Signalpegel von -10 dBV bis zu symmetrischen +4 dBu annehmen. Eingangspegel die nach dem zwei LED VU-Meter eingestellt werden sichern höchste Übersteuerungsreserve und höchsten Rauschabstand.

Das RU-LB2 wird von einem gesondert erhältlichen externen 24 Vdc Netzteil betrieben. Das RU-LB2P erlaubt Betrieb von einer Netzwerk-Switch mit PoE. Das RU-LB2P reserviert sich PoE Leistung von der Netzwerk-Switch auch bei Anschluss eines externen 24 Vdc Netzteils. Bei Anschluss an PoE und externem Netzteil, nimmt das Modul nur Leistung vom Netzteil auf, schaltet aber bei Ausfall des Netzteils automatisch und unterbrechungslos auf PoE Betrieb um.

Die hervorragende Audioleistung des RU-LB2 macht dieses Modul zur idealen Wahl für anspruchsvollste Installationen in Netzwerk-Audiosystemen.

Das robuste Vollmetallgehäuse des RU-LB2 ist geeignet für freistehenden Betrieb, sowie zur Montage auf Oberflächen oder in Geräteracks. Dieses von RDL entwickelte Produkt wird in den USA hergestellt.

Netzwerkanschluss:
RJ45-Buchse mit Link und Speed Anzeigen
Digitalaudio Netzwerkprotokoll:
Dante
Datenübertragungsrate:
100 Mbps
Sample Rates:
44,1 kHz, 48 kHz (Standard)
Bit Auflösung:
24 Bit
Audiobetriebspegel:
-18 dBFS = +4 dBu
Linepegel zu Netzwerk Schnittstelle
Eingänge (4):
Symmetrisch, entfernbarer Schraubanschlussblock
Eingangspegel für +4 dBu:
-16 dBu bis +12 dBu, +22 dBu maximum
Frequenzgang:
20 Hz bis 20 kHz (± 0,5 dB)
Klirrfaktor (THD+N):
< 0,05%
Rauschabstand (bezogen auf +4 dBu):
> 80 dB
leichtaktunterdrückung:
> 60 dB (50 Hz bis 120 Hz)
Übersprechen:
< -85 dB (20 Hz bis 20 kHz)
Übersteuerungsreserve:
> 18 dB, bezogen auf +4 dBu
Netzwerk zu Linepegel Schnittstelle
Ausgänge (2):
Symmetrisch, entfernbarer Schraubanschlussblock
Ausgangspegel:
+4 dBu (nominal)
Ausgangsimpedanz:
150 Ω symetrisch; 75 Ω unsymmetrisch
Frequenzgang:
20 Hz bis 20 kHz (± 0,5 dB)
Klirrfaktor (THD+N):
< 0,05%
Rauschabstand bezogen auf +4 dBu:
> 80 dB (Ausgang aktiv); > 95 dB (Ausgang stumm)
Übersprechen:
< -85 dB (20 Hz bis 20 kHz)
Übersteuerungsreserve:
> 18 dB bezogen auf +4 dBu
Anzeigen (11):
Power In (1); Ausgangssignal LEDs (2); zwei LED-VU Meter (4); Netzwerk Sys und Sync (2), Netzwerk Link und Speed (2)
Betriebsspannungsanschluss (2):
Hohlklinke; entfernbarer Schraubanschlussblock
Betriebstemperaturbereich:
0° C bis 40° C
Spannungsversorgung:
24 Vdc / 120 mA plus angeschlossene Lasten, oder PoE (RU-LB2P)
PoE (RU-LB2P):
Klasse 0, IEEE 802.3af
Abmessungen:
5,8 Zoll (15 cm) Breite; 1,7 Zoll (4,3 cm) Höhe; 5,2 Zoll (13,2 cm) Tiefe
Verpackung:
Karton
Paketabmessungen:
15,24 cm x 15,24 cm x 6,67 cm
Versandgewicht:
0,773 kg (RU-LB2) ; 0,785 kg (RU-LB2P)
WEEE Gewicht:
0,655 kg (RU-LB2) ; 0,667 kg (RU-LB2P)
HS Code:
8517.18.0050

Mehr Informationen
Herkunftsland Vereinigte Staaten von Amerika
Zolltarifnummer 85176200
Marke RDL
