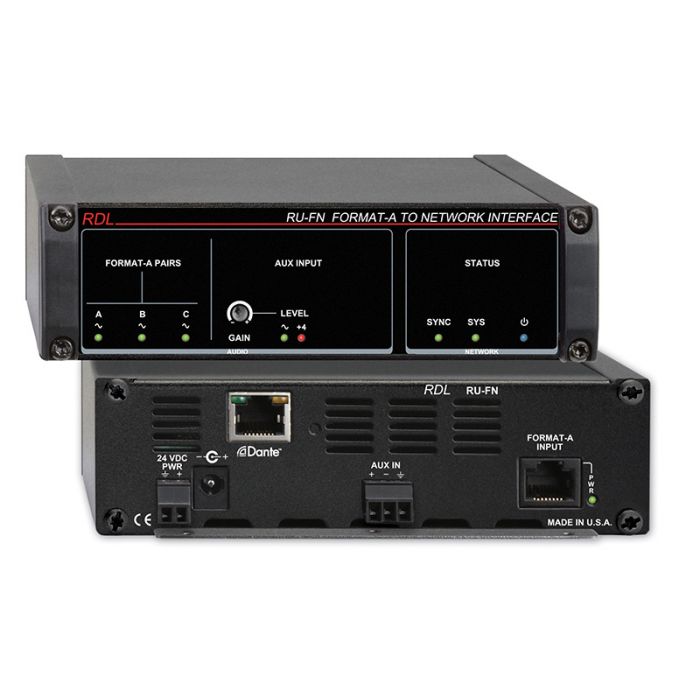

RDL RU-FN Network Interface Dante

Die RU-FN Module sind Dante Audionetzwerk Schnittstellen zum Einsatz mit RDL Format-A Twisted Pair Produkten. Diese Module sind geeignet zur Montage in Racks, Geräteschränken, auf Konferenztischen oder Backboards in kommerziellen oder industriellen Installationen.

ANWENDUNG: Das RU-FN ist ein RDL Format-A Empfänger zum Anschluss an Dante Netzwerk. Es wandelt drei Format-A Signalpaare in Dante Netzwerk digitale Audiokanäle um. Jeder Netzwerkkanal wird einem Format-A Signalpaar A, B oder C zugeordnet. Das Modul wandelt ein weiteres symmetrisches oder unsymmetrisches Linepegelsignal in Dante um.

Jedem Format-A Eingangskanal ist eine grüne LED an der Frontplatte zugeordnet die mit variabler Intensität die anliegenden Eingangspegel anzeigt. Diese LEDs erleichtern Einstellung des Moduls wenn es sich nicht in Nähe eines Netzwerkcomputers befindet. Ein zwei LED VU-Meter ist zur Pegeleinstellung dem AUX Linepegeleingang zugeordnet. Dieser AUX Eingang kann symmetrische und unsymmetrische Linepegelsignale annehmen.

Die Format-A Eingangsbuchse speist Betriebsspannung mit bis zu 200 mA an angeschlossene Format-A Sender. Es können mehrere Sender an den Format-A Eingang angeschlossen werden.

Der Format-A Eingang des RU-FN erlaubt Anschluss von allen Format-A Sendern von verschiedenen Orten an Wandmontageplatten sowie von weiteren Modulen in Racks oder Geräteschränken. Die große Auswahl an Format-A Sendern bietet Kompatibilität mit weiteren Audiogeräten die mit Standard professionellen Audiopegeln arbeiten. Digitalaudio mit hoher Auflösung in Verbindung mit hochwertiger RDL Filterung bieten sehr hohe Übertragungsqualität mit sehr geringem Rauschen. Jeder Format-A Sender kann in unmittelbarer Nähe des RU-FN, oder in Entfernungen von über 1000 Meter installiert werden.

Das RU-FN wird von einem gesondert erhältlichen 24 Vdc Netzteil betrieben. Das Netzteil speist das RU-FN und alle Format-A Sender die an den Eingang angeschlossen werden.

Das RU-FNP erlaubt PoE-Betrieb und speist ebenfalls alle angeschlossenen Format-A Sender. Format-A Audiosignale werden an die beiden übrigen Format-A Ausgangsbuchsen gespeist. Bei Anschluss an PoE und externem Netzteil, nimmt das Modul nur Leistung vom Netzteil auf, schaltet aber bei Ausfall des Netzteils automatisch und unterbrechungslos auf PoE Betrieb um.

PoE Betrieb erfordert eine Netzwerk-Switch mit PoE Speisung. Das RU-FNP reserviert sich Leistung von der Netzwerk-Switch auch wenn es an ein externes 24 Vdc Netzteil angeschlossen wird

Das robuste Vollmetallgehäuse des RU-FN ist geeignet für freistehenden Betrieb, sowie zur Montage auf Oberflächen oder in Geräteracks. Dieses von RDL entwickelte Produkt wird in den USA hergestellt.

Netzwerkanschluss:
RJ45-Buchse mit Link und Speed Anzeigen

Digitalaudio Netzwerkprotokoll:
Dante

Datenübertragungsrate:
100 Mbps

Sample Rates:
44,1 kHz, 48 kHz (Standard)

Bit Auflösung:
24 Bit

Audiobetriebspegel:
-18 dBFS = +4 dBu

Format-A Eingang:
RDL Format-A RJ45-Buchse

Format-A Signalpaare (3):
A, B, C

Frequenzgang:
20 Hz bis 20 kHz (± 0,5 dB)
Klirrfaktor (THD+N):
< 0,1%

Rauschabstand bezogen auf +4 dBu:
> 75 dB

Gleichtaktunterdrückung:
> 90 dB (50 bis 120 Hz, all Eingangspaare)

Übersprechen:
< -80 dB (20Hz bis 20 kHz)

Übersteuerungsreserve:
> 18 dB, bezogen auf +4 dBu

AUX Eingang
Eingang:
Symmetrisch, an entfernbarem Schraubanschlussblock

Eingangsimpedanz:
> 20 kΩ

Eingangspegel für +4 dBu:
-16 dBu bis +12 dBu, +22 dBu maximum

Frequenzgang:
20 Hz bis 20 kHz (± 0,75 dB)
Klirrfaktor (THD+N):
< 0,1%

Rauschabstand (bezogen auf +4 dBu):
> 75 dB

Gleichtaktunterdrückung:
> 60 dB (50 bis 120 Hz)

Übersprechen:
< -80 dB (20Hz bis 20 kHz)

Übersteuerungsreserve:
> 18 dB, bezogen auf +4 dBu

Anzeigen (11):
Power In (1); Power Out (1); Audiosignal LEDs (3), AUX zwei LED VU Meter (2), Netzwerk Sys und Sync (2), Netzwerk Link und Speed (2)

Betriebsspannungsanschlüsse (2):
Hohlklinke; entfernbarer Schraubanschlussblock

Betriebstemperaturbereich:
0° C bis 40° C

Spannungsversorgung:
24 Vdc / 100 mA plus angeschlossenen Lasten, oder PoE (RU-FN)

PoE (RU-FNP):
Klasse 0, IEEE 802.3af

Abmessungen:
5,8 Zoll (15 cm) Breite; 1,7 Zoll (4,3 cm) Höhe; 5,2 Zoll (13,2 cm) Tiefe

Verpackung:
Karton

Paketabmessungen:
5,24 cm x 15,24 cm x 6,67 cm

Versandgewicht:
0,719 kg (RU-FN) ; 0,730 kg (RU-FNP)

WEEE Gewicht:
0,601 kg (RU-FN) ; 0,612 kg (RU-FNP)

HS Code:
8517.18.0050
