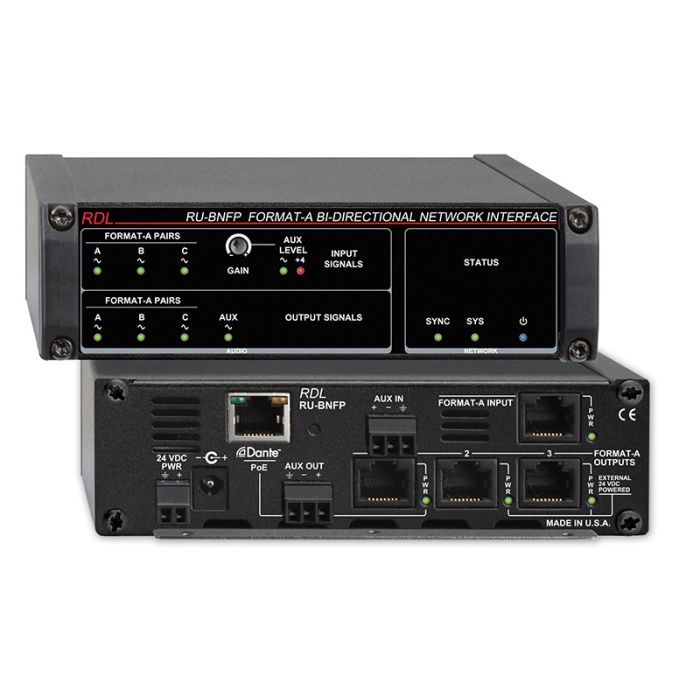

RDL RU-BNFP Network Interface Dante

Verfügbarkeit unbekannt

Bestellnr.
164679

Format-A bidirektionale Netzwerk Schnittstelle

Die RU-BNF Module sind Dante Audionetzwerk Schnittstellen zum Einsatz mit RDL Format-A Twisted Pair Produkten. Diese Module sind geeignet zur Montage in Racks, Geräteschränken, auf Konferenztischen oder Backboards in kommerziellen oder industriellen Installationen.

ANWENDUNG: Das RU-BNF ist ein RDL Format-A Sender/Empfänger zum Anschluss an ein Dante Netzwerk und bietet alle Eigenschaften einer RDL RU-FN Format A zu Dante Netzwerk Schnittstelle sowie einer RU-NFD Dante Netzwerk zu Format-A Schnittstelle/Verteiler.

Netzwerk zu Format-A Schnittstelle/Verteiler

Das RU-BNF wandelt drei Dante Audiokanäle in RDL Format-A um. Jeder Netzwerk Kanal ist an Format-A Ausgangspaaren A, B oder C erhältlich. Das Modul wandelt einen vierten Dante Audiokanal in einen symmetrischen Linepegelausgang um.

Jeder der vier Dante Eingangskanäle hat eine grüne LED an der Frontplatte die mit variabler Intensität die am jeweiligen Ausgang anliegenden Signalpegel anzeigt. Diese LEDs erleichtern Einstellung des Moduls wenn es sich nicht in Nähe eines Netzwerkcomputers befindet.

Format-A Ausgänge liegen an drei separaten RJ45-Buchsen an. Jede Format-A Ausgangsbuchse speist Betriebsspannung mit bis zu 200 mA an angeschlossene Format-A Empfänger. Es können mehrere Empfänger an den gleichen Format-A Ausgang durchgeschliffen werden. Die Ausgänge können aber auch individuell eingesetzt werden.

Format-A Empfänger mit höherem Strombedarf, wie die RDL D-PSP1 aktive Decora Lautsprecher, sollten nicht mehrfach durchgeschliffen werden. Diese sind individuell an eine Ausgangsbuchse anzuschließen.

Die Ausgänge des RU- BNF erlauben Anschluss von allen Format-A Empfängern an verschiedenen Endpunkten an Wandmontageplatten sowie zur Speisung von weiteren Modulen in Racks oder Geräteschränken. Die große Auswahl an Format-A Empfängern bietet Kompatibilität mit weiteren Audiogeräten die mit Standard professionellen Audiopegeln arbeiten. Digitalaudio mit hoher Auflösung in Verbindung mit hochwertiger RDL Filterung bieten sehr hohe Übertragungsqualität mit sehr geringem Rauschen. Jeder Format-A Empfänger kann in unmittelbarer Nähe des RU-BNF, oder in Entfernungen von über 1000 Meter installiert werden.

Format-A zu Netzwerk Schnittstelle

Das RU-BNF wandelt drei Format-A Signalpaare in Dante Netzwerk digitale Audiokanäle um. Jeder Netzwerkkanal wird einem Format-A Signalpaar A, B oder C zugeordnet. Das Modul wandelt ein weiteres symmetrisches oder unsymmetrisches Linepegelsignal in Dante um.

Jedem Format-A Eingangskanal ist eine grüne LED an der Frontplatte zugeordnet die mit variabler Intensität die anliegenden Eingangspegel anzeigt. Diese LEDs erleichtern Einstellung des Moduls wenn es sich nicht in Nähe eines Netzwerkcomputers befindet. Ein zwei LED VU-Meter ist zur Pegeleinstellung dem AUX Linepegeleingang zugeordnet. Dieser AUX Eingang kann symmetrische und unsymmetrische Linepegelsignale annehmen.

Die Format-A Eingangsbuchse speist Betriebsspannung mit bis zu 200 mA an angeschlossene Format-A Sender. Es können mehrere Sender an den Format-A Eingang angeschlossen werden.

Der Format-A Eingang des RU-BNF erlaubt Anschluss von allen Format-A Sendern von verschiedenen Orten an Wandmontageplatten sowie von weiteren Modulen in Racks oder Geräteschränken. Die große Auswahl an Format-A Sendern bietet Kompatibilität mit weiteren Audiogeräten die mit Standard professionellen Audiopegeln arbeiten. Digitalaudio mit hoher Auflösung in Verbindung mit hochwertiger RDL Filterung bieten sehr hohe Übertragungsqualität mit sehr geringem Rauschen. Jeder Format-A Sender kann in unmittelbarer Nähe des RU-BNF, oder in Entfernungen von über 1000 Meter installiert werden.

Das RU-BNF wird von einem gesondert erhältlichen 24 Vdc Netzteil betrieben. Das Netzteil speist das RU-BNF, Format-A Sender die an den Eingang angeschlossen werden, sowie alle Empfänger die an die drei Format-A Ausgänge angeschlossen werden.

Das RU-BNFP erlaubt PoE-Betrieb und speist ebenfalls alle angeschlossenen Format-A Sender und alle Format-A Empfänger die an den primären Format-A Ausgang angeschlossen werden. Format-A Audiosignale werden an die beiden übrigen Format-A Ausgangsbuchsen gespeist. Format-A Empfänger die an die beiden Sekundärausgänge angeschlossen werden erhalten nur Betriebsspannung vom RU-BNFP wenn ein Externes Netzteil angeschlossen wird.

Das RU-BNFP erlaubt Betrieb von einer Netzwerk-Switch mit PoE. Das RU-BNFP reserviert sich PoE Leistung von der Netzwerk-Switch auch bei Anschluss eines externen 24 Vdc Netzteils. Bei Anschluss an PoE und externem Netzteil, nimmt das Modul nur Leistung vom Netzteil auf, schaltet aber bei Ausfall des Netzteils automatisch und unterbrechungslos auf PoE Betrieb um.

Das robuste Vollmetallgehäuse des RU-BNF ist geeignet für freistehenden Betrieb, sowie zur Montage auf Oberflächen oder in Geräteracks. Dieses von RDL entwickelte Produkt wird in den USA hergestellt.

Netzwerkanschluss:
RJ45-Buchse mit Link und Speed Anzeigen

Digitalaudio Netzwerkprotokoll:
Dante

Datenübertragungsrate:
100 Mbps

Sample Rates:
44,1 kHz, 48 kHz (Standard)

Bit Auflösung:
24 Bit

Audiobetriebspegel:
-18 dBFS = +4 dBu

Format-A zu Netzwerk Schnittstelle
Format-A Eingang:

RDL Format-A RJ45-Buchse
Format-A Signalpaare (3):
A, B, C

Frequenzgang:
20 Hz bis 20 kHz (± 0,5 dB)

Klirrfaktor (THD+N):
< 0,1%

Rauschabstand bezogen auf +4 dBu:
> 75 dB

Gleichtaktunterdrückung:
> 90 dB (50 Hz bis 120 Hz, all Eingangspaare)

Übersprechen:
< -80 dB (20 Hz bis 20 kHz)

Übersteuerungsreserve:
> 18 dB, bezogen auf +4 dBu

AUX Eingang
Eingang:
Symmetrisch, an entfernbarem Schraubanschlussblock

Eingangsimpedanz:
> 20 kΩ

Eingangspegel für +4 dBu:
-16 dBu bis +12 dBu, +22 dBu maximum

Frequenzgang:
20 Hz bis 20 kHz (± 0,75 dB)

Klirrfaktor (THD+N):
< 0,1%

Rauschabstand (bezogen auf +4 dBu):
> 75 dB

Gleichtaktunterdrückung:
> 60 dB (50 Hz bis 120 Hz)

Übersprechen:
< -80 dB (20 Hz bis 20 kHz)

Übersteuerungsreserve:
> 18 dB, bezogen auf +4 dBu

Netzwerk zu Format-A Schnittstelle/Verteiler
Format-A Ausgänge:
RDL Format-A RJ45-Buchsen (3)

Format-A Signalpaare (3):
A, B, C (jeder Format-A Ausgang)

Frequenzgang:
20 Hz bis 20 kHz (± 0,75 dB)
Klirrfaktor (THD+N):
< 0,1%

Rauschabstand (bezogen auf +4 dBu):
> 85 dB (Signalpaar aktiv); > 100 dB (Signalpaar stumm)

Übersprechen:
< -80 dB (20 bis 20 kHz)

Übersteuerungsreserve:
> 18 dB, bezogen auf +4 dBu

AUX Ausgang
Ausgang:
Symmetrisch an entfernbarem Schraubanschlussblock

Ausgangspegel:
+4 dBu (nominal)

Ausgangsimpedanz:
150 Ω symmetrisch; 75 Ω unsymmetrisch

Frequenzgang:
20 Hz bis 20 kHz (± 0,5 dB)
Klirrfaktor (THD+N):
< 0,1%

Rauschabstand bezogen auf +4 dBu:
> 75 dB

Übersprechen:
< -80 dB (20 bis 20 kHz)

Übersteuerungsreserve:
> 18 dB, bezogen auf +4 dBu

Anzeigen (18):
Power In (1); Power Out (4); Audiosignal LEDs (7); AUX zwei LED VU-Meter (2); Netzwerk Sys und Sync (2), Netzwerk Link und Speed (2)

Betriebsspannungsanschlüsse (2):
Hohlklinke; entfernbarer Schraubanschlussblock

Betriebstemperaturbereich:
0° C bis 40° C

Spannungsversorgung:
24 Vdc / 150 mA plus angeschlossenen Lasten, oder PoE (RU-BNFP)

PoE (RU-BNFP):
Klasse 0, IEEE 802.3af

Abmessungen:
5,8 Zoll (15 cm) Breite; 1,7 Zoll (4,3 cm) Höhe; 5,2 Zoll (13,2 cm) Tiefe

Verpackung:
Karton

Paketabmessungen:
15,24 cm x 15,24 cm x 6,67 cm

Versandgewicht:
0,78 kg (RU-BNF) ; 0,792 kg (RU-BNFP)

WEEE Gewicht:
0,662 kg (RU-BNF) ; 0,674 kg (RU-BNFP)

HS Code:
8517.18.0050
