RDL RU-ASX4D Audio-Selector

Eigenschaften:

Lokales oder ferngesteuertes Schalten
Anschluss mehrerer Fernsteuerungen möglich
4 Stereo Eingänge auf einen Stereo Ausgang
Linepegel Audioschaltung
Eingänge und Ausgang erlauben symmetrischen oder unsymmetrischen Betrieb
Eingangspegeltrim für jeden Eingang
Steuerbar von verschiedenen RDL Fernsteuerungen
Aktiver Open-Collector Ausgang für gewählten Eingang

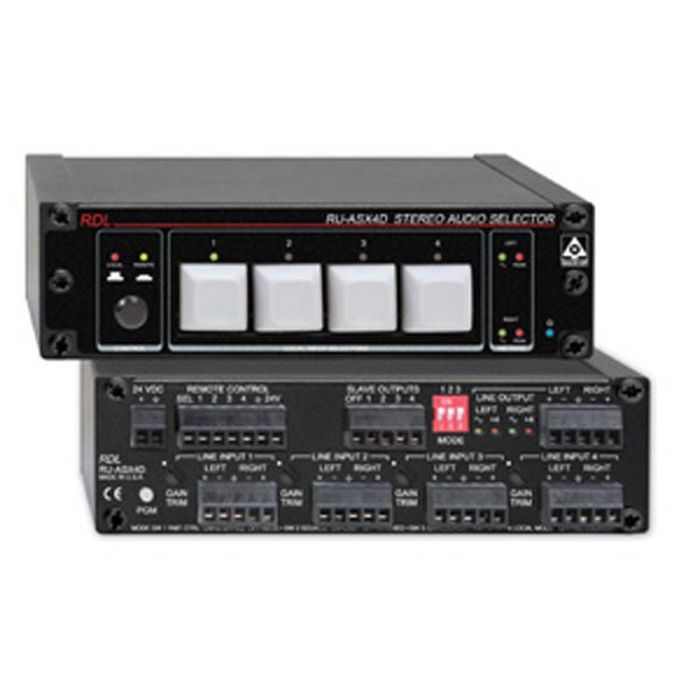

Das RU-ASX4D ist ein Stereo Audioselektor mit vier Eingängen, Eingangstrimmern, und Pegelanzeige für den Ausgangspegel. Ein- und Ausgänge sind an entfernbaren Schraubanschlussblöcken an der Rückplatte.

Die vier Eingänge nehmen symmetrische oder unsymmetrische Signale an. Jeder Eingang hat einen mittels Schraubenzieher einstellbaren Eingangspegelregler. Eingangspegel von -15 dBV bis +8 dBu können mit dem Eingangspegelregler und mit Hilfe der Zwei-LED VU-Meter auf den korrekten Ausgangspegel eingestellt werden. Somit ist optimale Übersteuerungsreserve für normale Arbeitspegel sichergestellt. Die identischen Stereo VU-Meter befinden sich auf der Frontplatte und auf der Rückplatte. Der Maximale Eingangspegel beträgt +25 dBu.

Das RU-ASX4D verwendet ausschließlich geräuschlose elektronische Schaltkreise zur Signalschaltung.

Das Modul hat einen Stereo Linepegelausgang. Beide Ausgangskanäle können symmetrisch oder unsymmetrsich eingesetzt werden. Die VU-Meter sind auf einen symmetrischen +4 dBu Ausgangspegel eingestellt. Durch den LOCAL/REMOTE Schalter an der Frontplatte wird gewählt ob das Modul durch die Tasten an der Front oder durch eine an der Rückseite angeschlossene Fernsteuerung gesteuert wird.

Im LOCAL Betrieb wird der gewünschte Eingang durch die Keyboard-Tasten angewählt. Die Wahl zwischen Eingangssignalen geschieht ohne jegliche Störgeräusche. Wird die Taste eines bereits gewählten Eingangs wieder betätigt, so wird das Modul stumm geschaltet. Der angewählte Eingang wird durch eine LED über der dazugehörigen Taste angezeigt. Im REMOTE Betrieb geschieht Eingangswahl entweder durch eine sequenziell arbeitende Fernsteuerung wie die RDL D-RCS4, durch eine momentan arbeitende Fernsteuerung wie die RDL D-RC4M, durch externe Open-Collector Ausgänge anderer Geräte oder durch direkten Kontaktschluss nach Erde. Zur Steuerung von mehreren Orten aus können mehrere Fernsteuerungen an das RU-ASX4D angeschlossen werden. Jeder Eingangskanal hat einen zugehörigen 25 mA Open Collector Ausgang zur Steuerung anderer Geräte oder weiterer Module.

Mittels eines DIP-Schalters an der Rückplatte wird Art der angeschlossenen Fernsteuerung (momentan oder sequenzieller Betrieb) gewählt sowie ob nach Einschalten des Moduls der zuletzt gewählte Eingang oder ein vorprogrammierter Eingang angewählt ist. Die Tasten an der Frontplatte können nach Bedarf gesperrt werden.

Das RU-ASX4D bietet hohe Übersteuerungsreserve, niedrige Verzerrungen, hohe Isolation zwischen den Eingängen, weiten Frequenzbereich und sehr gerringes Rauschen mit hoher Gleichtaktunterdrückung. Es bietet ausgezeichnete Audioleistung für anspruchvollste professionelle Installationen.

Das RU-ASX4D benötigt eine externe 24 Vdc Spannungsversorgung welche durch Schraubanschlussblock an der Rückplatte angeschlossen wird.


Audio-Eingänge (4): Stereo, Linepegel an entfernbaren Schraubanschlussblöcken
Eingangsimpedanz: > 20 kΩ symmetrisch, > 10 kΩ unsymmetrisch
Eingangspegel (für +4 dBu Ausgang): -15 dBV bis +8 dBu, durch trimmer an der Rückplatte einstellbar
Maximaler Eingangspegel: +25 dBu
Gleichtaktunterdrückung: > 60 dB (50 Hz bis 120 Hz)
Übersteuerungsreserve (bezogen auf +4 dBu): > 18 dB (0 dB Verstärkung)
Frequenzgang: 10 Hz bis 20 kHz (±0,2 dB)
Klirrfaktor (THD + N): < 0,01% (20 Hz bis 20 kHz)
Rauschabstand (bezogen auf +4 dBu): > 85 dB (mit angewähltem Eingang); > 95 dB (kein Eingang gewählt)
Aus Dämpfung: > 85 dB (1 kHz), > 70 dB (20 kHz)
Übersprechen: < -85 dB (1 kHz); < -65 dB (20 kHz)
Frontplattenschalter: Taster (4, eine pro Eingang), LOCAL/REMOTE Schalter
Frontplattenanzeigen(11): Power, gewählter Kanal (4), LOCAL/REMOTE Selektor (2), L und R Zwei-LED VU-Meter (4)
Audioausgang: Stereo Linepegel an entfernbarem Schraubanschlussblock
Ausgangsimpedanz: 150 Ω symmetrisch, 75 Ω unsymmetrisch
Ausgangspegel: +4 dBu symmetrisch, unsymmetrisch, 6 dB unterhalb symmetrischem Ausgangspegel
Audioausgang: Stereo Linepegel an entfernbarem Schraubanschlussblock
Steuereingänge (5): 1 mA, Anschluss nach Erde (4, Eingangswahl); 1 mA, nach +15 Vdc (SEL
Steuerausgänge (5): 25 mA, Open Collector nach Erde
RDL Fernsteuerungen: D-RC4M, D-RCS4
Spannungsanschluss: Entfernbarer Schraubanschlussblock
Spannungsversorgung: 24 Vdc / 150 mA, Minus an Erde
Betriebstemperatur: 0° C bis 55° C
