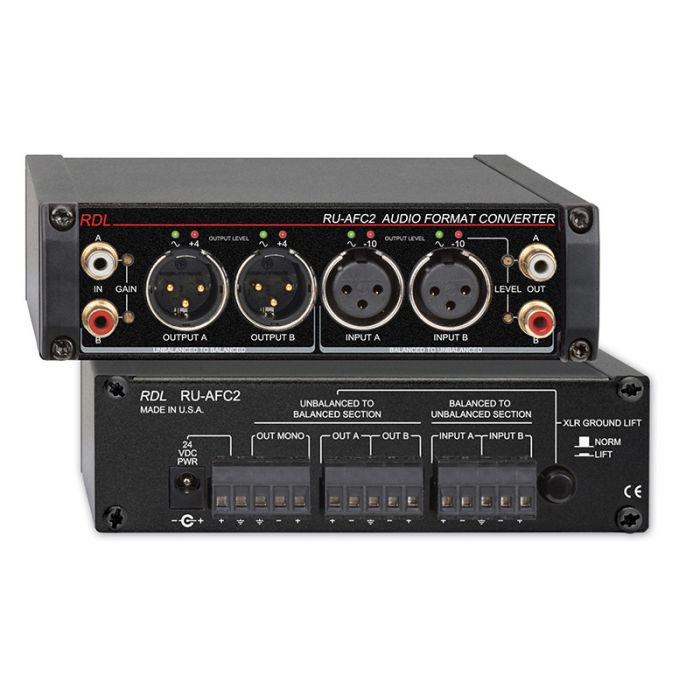

RDL RU-AFC2 Converter

Eigenschaften:

Umwandlung von sym. nach unsym.
Zusätzlicher Mono Summenausgang
Masseanschluss der XLR-Buchsen durch Schalter vom Gehäuse trennbar
Umwandlung von unsym. nach sym.
Cinchbuchsen an der Frontplatte
XLR-Buchsen an der Frontplatte
Sym. Anschlüsse durch Anschlussblöcke an der Rückplatte
Mehrgang Trimmer zur Pegeleinstellung an der Frontplatte
Zwei LED VU-Meter für jeden Kanal
Vergoldete Anschlussbuchsen
Hohe Übersteuerungsreserve und sehr weiter Frequenzgang
1/3 Rackbreite, kompakte Montage


Das RU-AFC2 ist ein bidirektionaler Stereo Audio-Formatkonverter. Es erlaubt Umwandlung von unsymmetrischen Consumer Ausgangssignalen in profesionelle symmetrische Signale und Umwandlung von professionellen symmetrischen Ausgangssignalen in unsymmetrischen Cosumer Standard. Die hohe Audioleistung mit geringem Rauschen, niedrigem Klirrfaktor und ausgezeichneter Kanaltrennung des RU AFC2 sind ideal für hochwertigste Anwendungen. Der Schaltungsentwurf sowie die sorgfältige mechanische Bauweise des RU-AFC2 bietet die optimale Audio Schnittstelle.

Unsymmetrische Signalanschlüsse sind durch Cinchbuchsen an der Frontplatte zugänglich. Symmetrische Signalanschlüsse sind durch XLR-Buchsen an der Frontplatte sowie entfernbaren Schraubanschlussblöcken an der Rückplatte zugänglich. Der Masseanschluss (Pin 1) der XLR-Ausgangsbuchsen kann durch einen Schalter an der Rückplatte vom Gehäuse elektrisch getrennt werden. Der unsymmetrisch nach symmetrische Teil des Moduls hat an der Rückplatte einen Mono Summenausgang welcher symmetrisch oder unymmmetrisch Eingesetzt werden kann. Dieser Ausgang wird eingesetzt zur Speisung von Linepegeleingängen, aktiven Monitoren oder Subwoofer-Endstufen.

Alle Ausgänge haben ein LED VU-Meter zur genauen Pegeleinstellung. Die grüne LED leuchtet proportional zum Audiopegel. Die rote LED leuchtet wenn der Audiopegel dem Normwert entspricht, -10 dBV für unsymmetrische oder +4 dBu symmetrische Ausgangssignale. Individuelle Präzisionstrimmer sind für jeden Kanal an der Frontplatte zugänglich.

Das RU-AFC2 benötigt eine erdbezogene 24 Vdc Spannungsquelle. Das RU-AFC2 kann individuell oder in Kombination mit weiteren RDL Produkten als Teil eines kompletten Audio/Video Systems eingesetzt werden.


Unsym. nach sym: (Bezogen auf ‑10 dBV am Eingang, +4 dBu am Ausgang)
Eingänge (2): Unsym. Linepegel, +25 dBV max.
Eingangsanschlüsse (2): Cinchbuchsen (links und rechts)
Ausgänge (3): +4 dBu sym. (links, rechts, Mono Summe), +25 dBu max.
Ausgangsanschlüsse (4): XLR (2) und/oder Schraubanschlussblöcke (links und rechts); Schraubanschlussblock (Mono Summe)
Verstärkung: -25 dB bis +9 dB nominal, bezogen auf +4 dBu am Ausgang
Frequenzgang: 10 Hz bis 150 kHz (+/‑ 0,25 dB)
Klirrfaktor (THD+N): < 0,005%
Rauschabstand: > ‑90 dB (bezogen auf +4 dBu)
Kanaltrennung: > 80 dB (20 Hz bis 20 kHz)
Übersteuerungsreserve: > 20 dB
Sym. nach unsym.: (Bezogen auf +4 dBu am Eingang, ‑10 dBV am Ausgang)/
Eingänge (2): Sym. Linepegel, +25 dBu max.
Eingangsanschlüsse (3): XLR (2) oder Schraubanschlussblöcke (links und rechts)
Ausgänge (2): -10 dBV unsym. (links und rechts), +17 dBV max.
Ausgangsanschlüsse (2): Cinchbuchsen (links und rechts)
Verstärkung: ‑28 dB bis +5 dB bezogen auf -10 dBV am Ausgang
Gleichtaktunterdrückung: > 80 dB (50 bis120 Hz)
Frequenzgang: 10 Hz bis 150 kHz (+/‑ 0,25 dB)
Klirrfaktor (THD+N): < 0,001%
Rauschabstand: > 100 dB (bezogen auf ‑10 dBV)
Kanaltrennung: > 90 dB (10 Hz bis 20 kHz)
Übersteuerungsreserve: > 20 dB
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 60 mA (Ruhe), 100 mA (max)
Paketart: Karton
Paketabmessungen: 15.24 x 15.24 x 6.67 cm.
Versandgewicht: 0.705 kg
WEEE Gewicht: 0.608 kg
