RDL RU-ADL2 Audio-Delay

Eigenschaften:

Studio Qualität, DSP Verzögerung mit niedrigem Rauschen
Separate Verzögerungszeit für beide Ausgänge
Verzögerung einstellbar von 0 bis 135 ms
Anzeige der Verzögerungszeit
Fernsteuerbare Signalverzögerung
Tasten an der Front können gesperrt werden
XLR Buchsen und Schraubanschlüsse für Audiosignale
Exklusive RDL Sure-Lok™ Schaltung

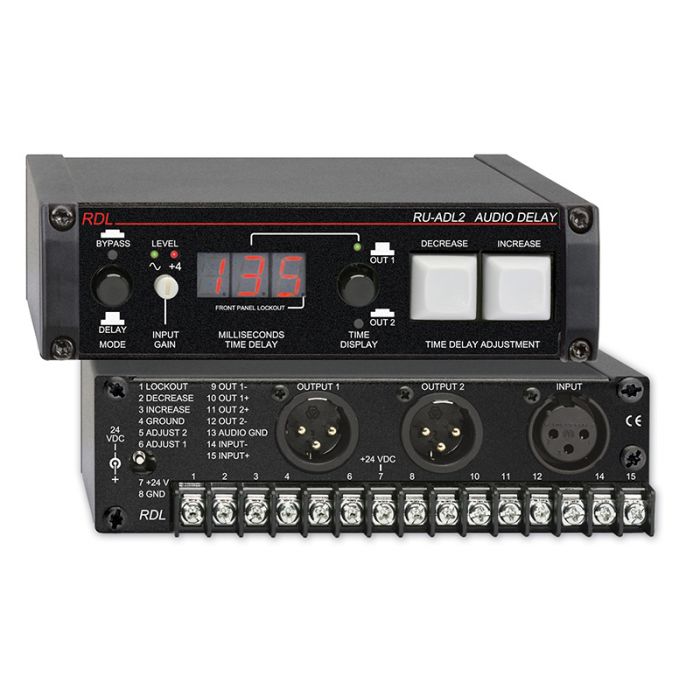

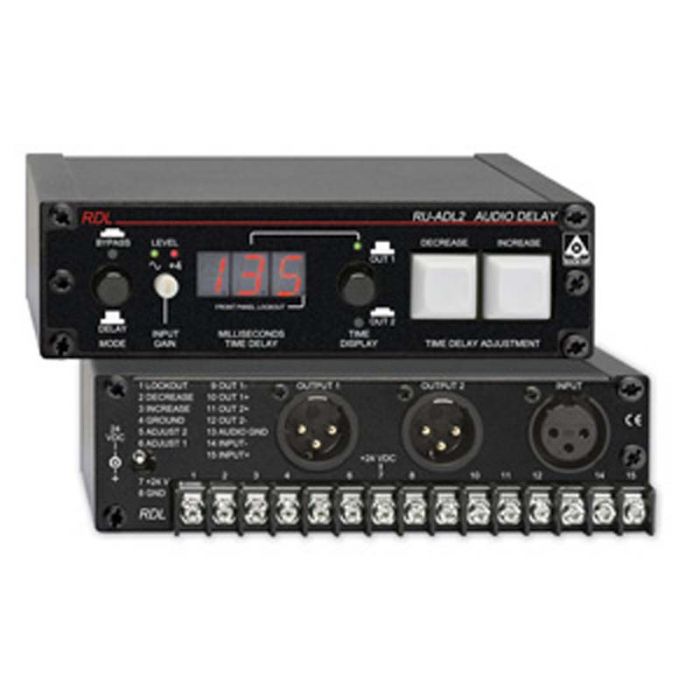

Das RU-ADL2 ist eine digitale Signalverzögerung mit zwei Ausgängen. Es ist für anforderungsvollste Anwendungen entwickelt worden. Das RU-ADL2 hat einen Mono-Signaleingang und zwei unabhängige Ausgänge. Die Verzögerungszeit kann für jeden Ausgang individuell von 0 bis 135 ms eingestellt werden. Eine große und helle 3 Ziffer LED Anzeige an der Front zeigt die eingestellte Verzögerungszeit für jeden Ausgang an. Mittels eines Schalters wird der Ausgang gewählt der eingestellt und angezeigt werden soll. Die Verzögerungszeit wird mit Keyoardtasten and der Frontplatte eingestellt. Wird eine der Tasten gedrückt ändert sich die Verzögerungszeit zuerst langsam, dann schnell. Dies erlaubt eine schnelle Grob-und Feineinstellung der Verzögerungszeit. Mittels eines Schalters kann die DSP Verzögerungsschaltung überbrückt werden ohne die eingestellten Werte der Verzögerungszeit zu verlieren. Die digital gespeicherten Einstellungen werden bei Stromausfall oder ausschalten des RU-ADL2 beibehalten. Anschlüsse an der Rücklpatte erlauben fernsteuerung vieler Funktionen des RU-ADL2. Ein LOCKOUT Anschluss erlaubt es die Tasten an der Frontplatte zu sperren. Audiosignale werden durch XLR Buchsen oder Schraubanschlüsse an der Rückplatte angeschlossen.

Der Eingangspegel wird mit der RDL 2-LED Anzeige eingestellt. Eine grüne LED beginnt zu leuchten für Signalpegel die 15 dB unterhalb des Normpegels liegen. Bei zunehmendem Signalpegel leuchtet die grüne LED proportional heller bis der Normpegel erriecht ist. Bei höheren Pegeln leuchtet die rote LED hell auf. So eingestellt arbeitet das RU-ADL2 mit 0 dB Verstärkung. Das RU-ADL2 benötigt eine 24 VDC Betriebsspannung welche durch Schraubklemmen oder Hohlklinkenstecker angeschlossen warden kann. Mehrere RU-ADL2 Module können am Eingang parallel angeschlossen werden um weitere verzögerte Ausgänge bereit zu stellen.


Eingang: +4 dBu nominal, 40 kΩ sym.
Maximaler Eingangspegel: +26 dBu
Verstärkung: Aus bis +16 dB
Frequenzgang: 20 Hz bis 20 kHz (± 0,5 dB)
Klirrfaktor (THD+N): < 0,05%
Rauschabstand: > 80 dB (bezogen auf +4 dBu Ausgangspegel)
Ausgänge (2): +4 dBu nominal, 150 Ω sym.
Verzögerungszeit: 0 bis 135 ms in 1 ms Abständen
Übersteuerungsreserve: >18 dB (bezogen auf +4 dBu Ausgangspegel)
LED Anzeigen (4): Zwei-LED VU meter; POWER; LOCKOUT
Temperaturbereich: 0° C bis 50° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 275 mA
Anzeigen: 3 Ziffer Digitalanzeige, Höhe: 0,4 Zoll (1 cm);
Paketart: Karton
Paketabmessungen: 11.11 x 17.78 x 5.72 cm.
Versandgewicht: 0.717 kg
WEEE Gewicht: 0.587 kg
