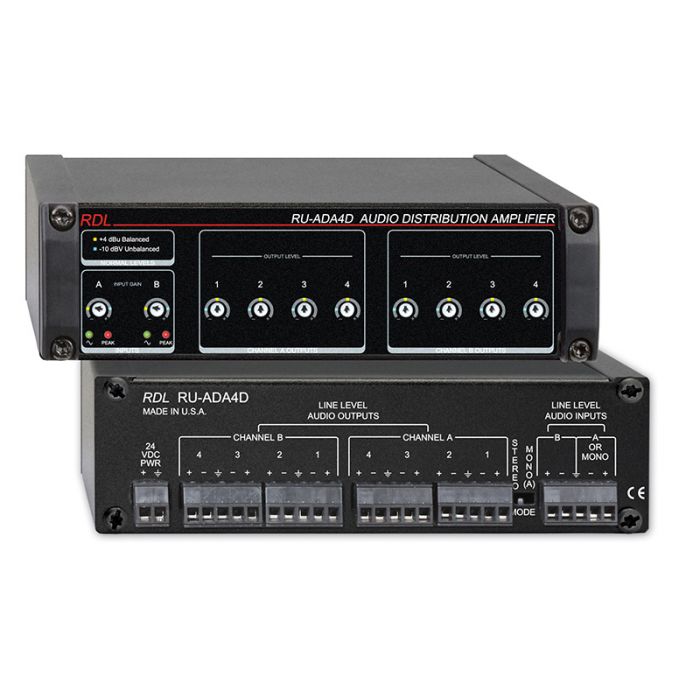

RDL RU-ADA4D Distribution-Amplifier

Eigenschaften:

Stereo Audioverteilung mit 4 Ausgängen
Mono Audioverteilung mit 8 Ausgängen
Eingangspegeltrimmer an der Frontplatte
Zwei-LED VU-Meter für jeden Eingangskanal
Ausgangspegeltrimmer an der Frontplatte
Signalanschlüsse an Schraubanschlussblöcken an der Rückplatte


Das RU-ADA4D ist ein Stereo Verteiler-Verstärker mit vier Ausgangskanälen, Pegeltrimmer für Ein-und Ausgangssignale und Pegelanzeige für Eingangspegel. Das Modul kann im Monobetrieb bis zu acht Signale verteilen. Ein- und Ausgänge stehen an Schraubanschlussblöcken an der Rückplatte zur Verfügung.

Die Linepegeleingänge können symmetrisch oder unsymmetrisch eingesetzt werden. Beide Eingänge haben einen INPUT GAIN Trimmer an der Frontplatte mit welchen Eingangspegel zwischen -14 dBV (unsym.) und +9 dBu (sym.) mit hilfe der VU-Meter auf optimalen Arbeitspegel eingestellt werden können. Maximaler Eingangspegel beträgt +25 dBu.

Mittels eines Schalters an der Rückplatte kann Monobetrieb gewählt werden. In diesem Fall wird nur der linke Eingang benutzt.

Die Ausgänge können symmetrisch oder unsymmetrisch eingesetzt werden. Mit den OUTPUT LEVEL Trimmern kann jeder Ausgangskanal eingestellt werden. Bezogen auf einen symmetrischen Ausgangspegel von +4 dBu kann der Pegel von -9 dB bis +6 dB variiert werden. Bezogen auf einen unsymmetrischen Ausgangspegel von -10 dBV kann der Pegel von -3 dB bis +12 dB variiert werden.

Das RU-ADA4D bietet sehr hohe Übersteuerungsreserve, sehr niedrige Verzerrungen, weiten Frequenzgang, hohe Kanaltrennung, geringes Rauschen und sehr hohe Gleichtaktunterdrückung für anspruchvollste professionelle Anwendungen.

Das RU-ADA4D wird von einer 24Vdc Spannungsquelle betrieben.


Eingänge (2): Stereo (A/links und B /rechts) an Schraubanschlussblöcken
Eingangsimpedanz: 20 kΩ sym. oder 10 kΩ unsym.
Eingangspegel: +4 dBu sym. +25 dB max; -10 dBV unsym.;
Eingangsverstärkung (2): -5 dB bis +15 dB bezogen auf +4 dBu sym. ; -3 dB bis +17 dB unsym. bezogen auf -10 dBV
Pegelanzeige (2): Zwei-LED VU-Meter für jeden Eingang
Monobetrieb: Wählbar mit Schalter an der Rückplatte (Eingang A speist alle Ausgänge)
Ausgänge (8): Stereo, A (4), B (4) an Schraubanschlussblöcken
Ausgangsimpedanz: 150 Ω sym.; 75 Ω un sym.
Ausgangspegel: +4 dBu sym. +24 dBu maximal; -10 dBV unsym.
Ausgangspegelbereich: Einstellbar, -9 dB bis +6 dB bezogen auf +4 dBu, sym.; -3 dB bis +12dB bezogen auf -10 dBV, unsym.
Frequenzgang: 10 Hz bis 165 kHz (+/- 0,25 dB); 10 Hz bis 35 kHz (+/- 0,01 dB)
Klirrfaktor (THD+N): < 0,0025% (20 Hz bis 20 kHz)
Übersteuerungsreserve: > 20 dB (bezogen auf +4 dBu am Eingang oder Ausgang)
Rauschabstand: > 92 dB (bezogen auf +4 dBu Ausgangspegel, 20 Hz bis 20 kHz)
Kanaltrennung: > 90 dB (20 Hz bis 5 kHz); > 80 dB (5 kHz bis 20 kHz)
Gleichtaktunterdrückung: > 90 dB (100 Hz)
Temperaturbereich: 0° C bis 50° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 82 mA (Ruhestrom), 120 mA (max.)
Abmessungen: 5,75 Zoll (14,6 cm) Breite x 1,65 Zoll (4,18 cm) Höhe x 3,54 Zoll (9,0 cm) Tiefe; 3,9 Zoll (9,9 cm) Tiefe mit Anschlüssen
Paketart: Karton
Paketabmessungen: 15.24 x 15.24 x 6.67 cm.
Versandgewicht: 0.626 kg
WEEE Gewicht: 0.513 kg
