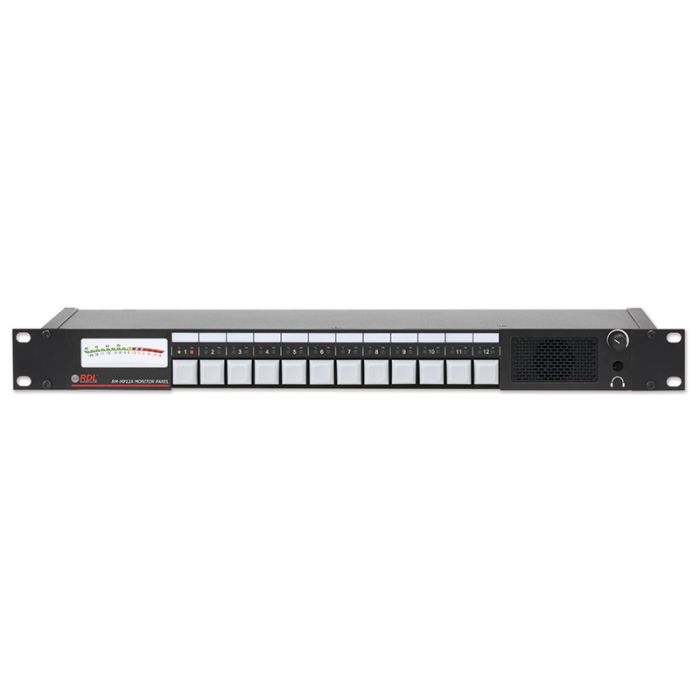

RDL RM-MP12A Audio-Monitor

Eigenschaften:

Zwölf über Tasten anwählbare Audio-Eingänge
Btriebsart wählbar als Mischer oder Selektor
LED über jeder Taste zur Wahlanzeige
LED mit VU Charakteristik über jeder Taste
Geeichte LED Pegelanzeige
VCA Lautstärkeregelung für Lautsprecher und Kopfhörer
Interne 4,5 W RMS Endstufe und Lautsprecher
Audio Ein-und Ausgänge durch Steckverbindung
Monitoring von Linepegel bis 1200 Watt Endstufen


Durch den weiten Eingangssignalbereich des RM-MP12A lassen sich Signale im Bereich von Linepegel (+4 dBu) bis zu Hochvolt-lautsprechersystemen und Endstufen bis zu 1200 Watt überwachen. Jeder Eingang ist separat durch Schalter in der Eingangsempfindlichkeit konfigurierbar. Feineinstellung erflogt durch Wendelpotentiometer. Das RM-MP12A kann Signalmischer oder als Signalselektor betrieben werden. Das Ausgangsignal kann über Kopfhörer, internem oder externem Lautsprecher abgehört werden und steht auch an zwei sym. Linepegelausgängen zur Ansteuerung anderer Geräte zur verfügung. Der erste Ausgang ist auf nominal +4 dBu eingestellt, der Zweite ist durch den Lautsärkeregler im Pegel einstellbar.


Eingänge (12): +4 dBu, 25 V, 70,7 V und 100 V (durch Schalter angewählt)
Eingangspegel: -11 dBu bis +9 dBu (+4 dBu Eingang) 25 V, 70,7 V und 100 V (Hochvolteingang)
Übersteuerungsreserve: > 18 dB (bezogen auf 0 dB Pegelanzeige)
Verstärkung: 0 dB bis 20 dB, Hochvolteingang -5 dB bis 15 dB, +4 dBu Eingang
Frequenzgang: 10 Hz bis 20 kHz (±0,25 dB)
Klirrfaktor (THD+N): < 0,010% (20 Hz bis 20 kHz)
Intermodulation (IMD): < 0,025% (20 Hz bis 20 kHz)
Übersprechen: < -80 dB (10 Hz bis 20 kHz)
Rauschabstand: > 80 dB (Kanal eingeschaltet, bezogen auf +4 dBu)
Aus Dämpfung: > 80 dB (10 Hz bis 20 kHz)
Anzeigen (2): Rote LED zeigt gewählten Kanal an. Grüne LED zeigt Pegel an (min. leuchten bei −15 dB, max. leuchten bei 0 dB)
Gleichtaktunterdrückung: > 75 dB (50 Hz bis 120 Hz)
Ausgänge (4): 150 Ω, +4 dBu (sym. oder unsym. mit Steckanschlüssen) Einstellbar 150 Ω, +4 dBu Pegel (sym., geregelt durch Lautstärke Potentiometer an der Frontplatte) 4,5 W RMS Lautsprecher Ausgang (gebrauch von externem Lautsprecher schaltet internen Lautsprecher aus) 100 mW ¼ Zoll stereo Kopfhörerbuchse
Temperaturbereich: 0° C bis 40° C
Spannungsvesorgung: Minus an Erde, 24 Vdc / 700 mA
Montage: Standard 19 Zoll Rackmontage, 1 HE
Abmessungen: Höhe: 1,75 Zoll 4,4 cm; Breite: 19 Zoll 48,8 cm; Tiefe: 5,35 Zoll 13,6 cm
Paketart: Karton
Paketabmessungen: 52.07 x 17.15 x 5.72 cm.
Versandgewicht: 2.064 kg
WEEE Gewicht: 1.798 kg
