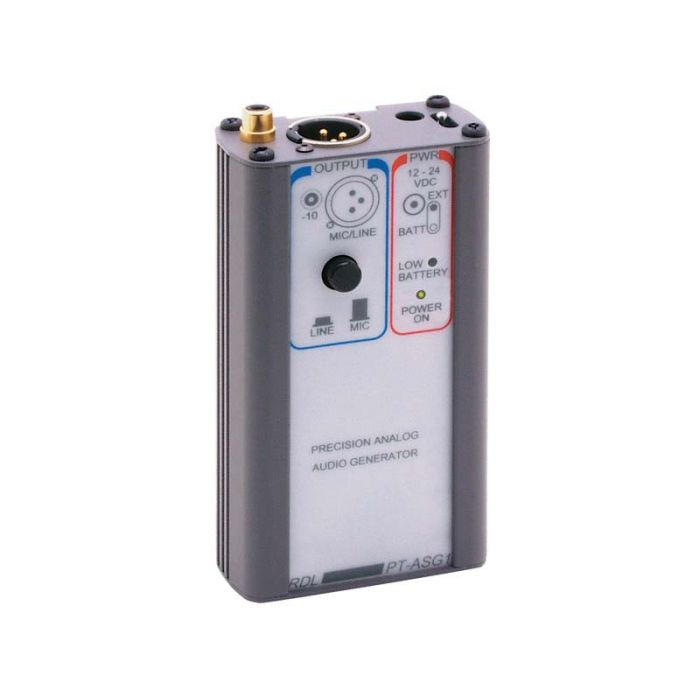

RDL PT-ASG1 Audio Singal-Generator

Eigenschaften:

Stabiler Tongenerator
Ausgangspegel wählbar Mic. oder Linepegel
Präzise Audio Referenzpegel
Buchsen für sym. und unsym. Ausgänge
Betrieb mit 9 Volt Batterie oder 24 Vdc
Stabile +4 dBu oder +6 dBu Referenzpegel


Das PT-ASG1 ist für Anwendungen gedacht in denen ein stabiles Referenzsignal für Messungen an Audiosystemen benötigt wird. Die Tonfrquenz ist 700 Hz und lässt sich leicht akustisch von den typischen 400 Hz und 1 kHz unterscheiden. Der Wert des Ausgangspegels wird mit einer internen Referenz verglichen und durch eine spezielle Regelschaltung auf konstantem Wert gehalten.

Das PT-ASG1 hat zwei Ausgänge. Am symmetrischen XLR Ausgang kann mittels eines Schalters zwischen Linepegel und Mikrofonpegel gewählt werden. Für Linepegel lässt sich mittels eines Schalters im Batteriefach zwischen +4 dBu, und +6 dBu wählen. In Shalterstellung Mic. wird am XLR Ausgang ein Pegel von -46 dBu erzeugt bzw. -50 dB bezogen auf +4 dBu. Das Mikrofon Ausgangsnetzwerk erzeugt den gleichen Ausgangspegel an niederohmigen (200 Ohm) und hochohmigen (>1000 Ohm) Mikrofoneingängen.

Spannungsversorgung ist entweder durch interne 9 Volt Batterie oder externe 24 Vdc. Messkabel und ein Stützwinkel werden mitgeliefert.


Ausgänge (2): XLR (wählbar, Mic./ Linepegel) Cinch (Consumer Linepegel)
Ausgangspegel sym. (wählbar):
Linepegel: +4 dBu oder +6 dBu* (2,5 kΩ Last)
Mikrofonpegel: -46 dBu (2,5 kΩ Last, -50 dB bezogen auf +4 dBu)
Ausgangspegel unsym.: -10 dBV
Tonfrequenz: 700 Hz nominal
Stabilität: 0,01 dB
*Referenzpegel: Wählbar, +4 dBu oder +6 dBu
Spannungsversorgung: Interne 9 V Batterie oder externe12 bis 30 Vdc / 20 mA
Paketart: Karton
Paketabmessungen: 15.24 x 15.24 x 6.67 cm.
Versandgewicht: 0.676 kg
WEEE Gewicht: 0.361 kg
