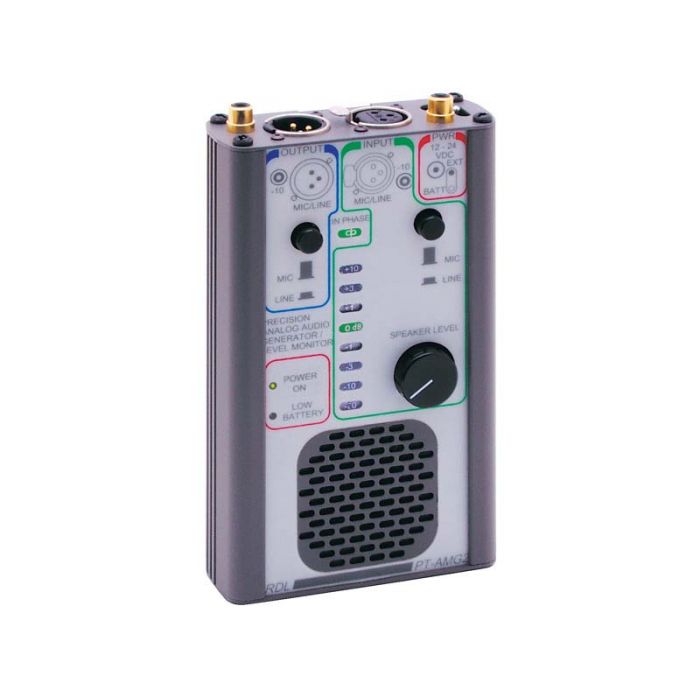

RDL PT-AMG2 Audio Generator / Monitor

Eigenschaften:

Mobilen-oder Werkstatteinsatz
Mic. und Linepegel Tongenerator und Messgerät
Mic. / Linepegel Ein-und Ausgang getrennt schaltbar
Symetrische und unsymmetrische Ein-und Ausgänge
Betrieb mit 9 Volt Batterien oder 24 Vdc
Stabiler +4 dBu oder +6 dBu Ausgangspegel


Das PT-AMG2 Handmessgerät enthält einen präzisen Tongenerator, Pegelmessgerät und einen Lautsprecher. Der 700 Hz Tongenerator hat zwei getrennte Ausgänge. Am symmetrischen XLR Ausgang kann mit einem Schalter zwischen Mikrofon umd Linepegel gewählt werden. Der unsymmetrische Cinchausgang liefert -10 dBV. Die hohe Stabilität des Ausgangssignals erlaubt präzise Messungen. Das Pegelmessgerät hat eine LED-Kette zur Pegelanzeige. Mit dem eingebauten Lautsprecher lassen sich Messtöne oder Tonquellen abhören, die Abhörautstärke lässt sich an der Frontplatte regeln. Für Signale am XLR Eingang kann mit einem Schalter zwischen Mikrofon oder Linepegel gewählt werden. Für symmetrische Linepegel entspricht die LED Anzeige 0 dB einem Pegel von +4 dBu und für unsymmetrische Linepegel -10 dBV. Die PHASE LED leuchtet wenn das Eingangssignal und das Signal vom Tongenerator phasengleich sind. Spannungsversorgung ist entweder durch interne 9 Volt Batterien oder externe 24 Vdc. Messkabel und ein Stützwinkel werden mitgeliefert. Für symmetrischen Betrieb kann zwischen +4 dBu oder +6 dBu am Messeingang und am Tongenerator Ausgang gewählt werden.


Ausgänge (2): XLR (wählbar, Mic./ Linepegel) Cinch (Consumer Linepegel)
Ausgangspegel sym.:
Linepegel: +4 dBu oder +6 dBu* (2,5 kΩ Last)
Mikrofonpegel: -46 dBu (2,5 kΩ Last, -50 dB bezogen auf +4 dBu)
Ausgangspegel unsym.: -10 dBV
Tonfrequenz: 700 Hz nominal
Stabilität: 0,01 dB
Eingänge (2): XLR (wählbar, Mic. / Linepegel) Cinch (Consumerpegel)
Eingangspegel sym. (wählbar):
Linepegel: +4 dBu oder +6 dBu*
Mikrofonpegel: -46 dBu (-50 dB bezogen auf +4 dBu)
Eingangspegel unsym.: -10 dBV
*Referenzpegel: Wählbar, +4 dBu oder +6 dBu
Temperaturbereich: 0° C bis 50° C
Spannungsversorgung Interne 9 V Batterie (2) oder externe12 bis 30 Vdc / 45 mA
Paketart: Karton
Paketabmessungen: 24.13 x 17.78 x 5.72 cm.
Versandgewicht: 1.043 kg
WEEE Gewicht: 0.735 kg
