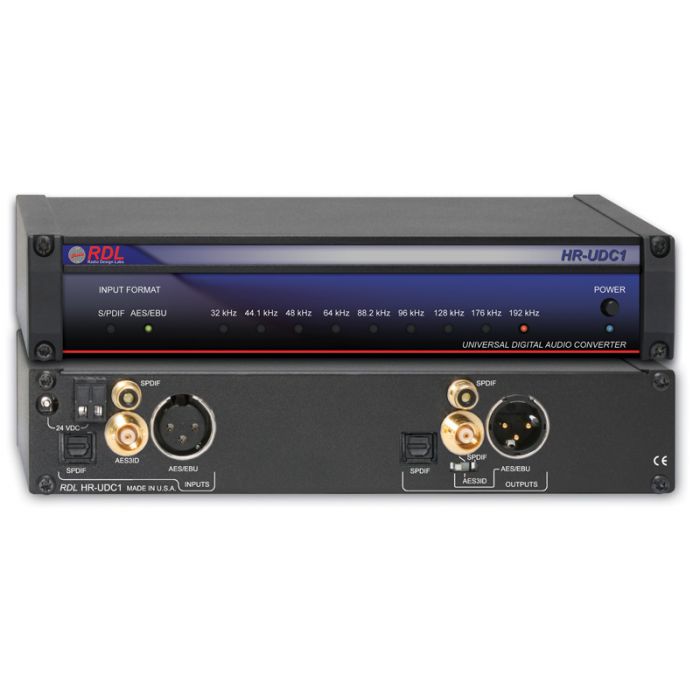

RDL HR-UDC1 Converter

Eigenschaften:

Umwandlung von S/PDIF und AES/EBU
Elektrische Umwandlung zwischen digitalen Audioformaten
Eingang: AES/EBU, koaxial oder optisch S/PDIF, AES-3ID
Ausgang: AES/EBU, koaxial oder optischer S/PDIF, AES-3ID
Betrieb bis 24 Bit / 96 kHz
Exklusive Sure-Lok™ Schaltung
Trafo-isolierter Eingang und Ausgang
Reclocking des digitalen Signals
Anzeige für Sample Rate
Signalanzeige für jedes Eingangsformat


Das HR-UDC1 ist die Wahl für Installationen in welchen digitale Signale zwischen Consumer und professionnellen Formaten umgewandelt werden sollen. Ein- und Ausgang stehen im AES/EBU, S/PDIF und AES-3ID Format zur Verfügung. Das HR-UDC1 erkennt automatisch ein gültiges Signal an einem der vier Eingänge: S/PDIF optisch, S/PDIF koaxial, AES-3ID oder AES/EBU. Das Eingangssignal wird dekodiert, neu synchronisiert und zum Ausgang gespeist. Alle Erforderlichen Bits für professionelles oder Consumer Format werden dem Ausgangssignal beigefügt. Format und Sample Rate werden durch LEDs an der Frontplatte angezeigt. Der Ausgang ist schaltbar auf AES/EBU, S/PDIF koaxial oder optisch, oder AES-3ID Formate. Der AES/EBU Ein-und Ausgang sind mit 110 Ω abgeschlossen und die S/PDIF koaxial und AES-3ID Eingänge mit 75 Ω.

Das HR-UDC1 benötigt eine Betriebsspannung von 24 Vdc welche entweder durch Schraubklemmen oder Hohlklinke angeschlossen werden kann.

Die RDL exklusive Sure-Lok™ Schaltung überwacht die häufigsten Ursachen von digitalem Latch-Up. Bei Erkennung eines Latch-Up Fehlers wird der digitale Datenstrom neu synchronisiert. Dies erlaubt sehr stabilen Betrieb in professionellen Installationen.


Eingänge (4):
110 Ω AES/EBU XLR, Trafo-isoliert;
S/PDIF optisch; 75 Ω S/PDIF koaxial, Cinch Buchse;
75 Ω AES-3ID, BNC Buchse
Ausgänge (4):
110 Ω AES/EBU XLR, Trafo-isoliert;
S/PDIF optisch; 75 Ω S/PDIF koaxial, Cinch Buchse;
75 Ω AES-3ID BNC Buchse
Selektor: Schalter an der Rückplatte zur Wahl des Ausgangsformats
Sample Rate: 32 kHz bis 192 kHz
Auflösung: 16 bis 24 Bit
Standarte: AES3-2003, IEC60958
Anzeigen (12): POWER LED; INPUT FORMAT LEDs (2); Sample Rate LEDs (9)
Temperaturbereich: 0° C bis 50° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 50 mA
Paketart: Karton
Paketabmessungen: 24.13 x 17.78 x 5.72 cm.
Versandgewicht: 1.059 kg
WEEE Gewicht: 0.898 kg
