RDL HR-MP2A Microphone-Preamp

Eigenschaften:

Zwei eigenständige Mikrofonvorverstärker
Symmetrische eingänge an XLR-Buchsen
Separate Regler für jeden Kanal
Mittels Schalter wählbares Hochpassfilter
Verstärkungsregler an der Frontplatte, 20 bis 60 dB
Mittels Schalter wählbare 24 oder 48 Volt Phantomspannung
Mittels Schalter wählbareres 15 dB Dämpfungsglied am Eingang
Mittels Schalter wählbare Ausgangspolarität
CLIP Anzeige für Pegel 3 dB unterhalb der Übersteuerungsgrenze
Symmetrische Linepegelausgänge
Beide Ausgänge können sym. oder unsym. eingesetzt werden
Beide Ausgänge an 6,3 mm Klinkenbuchsen und Anschlussblöcken
Separater Summenausgang, 1 + 2, an Anschlussblock

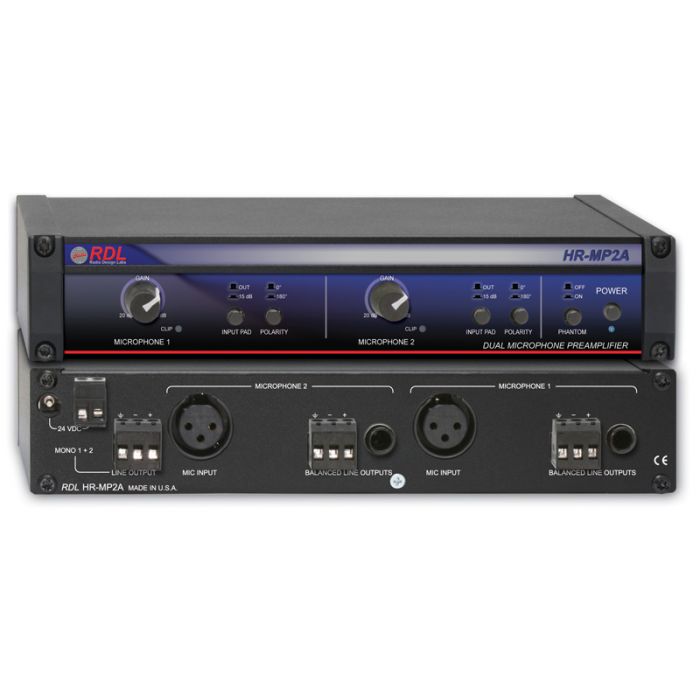

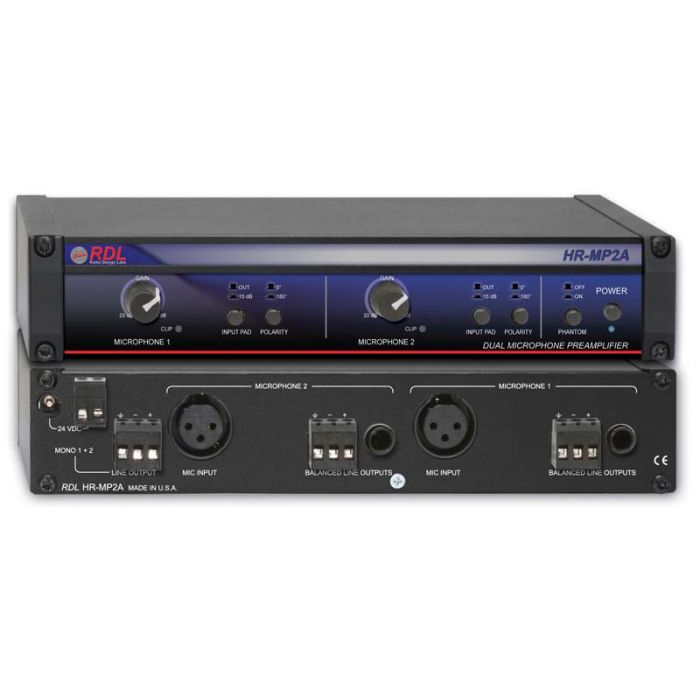

Das HR-MP2A ist ein zwei Kanal Mikrofonvorverstärker mit Linepegelausgängen. Beide Kanäle haben identische Signalanschlüsse an der Rückplatte und Regler an der Frontplatte. Schalter an jedem Eingang wählen 24 V oder 48 V Phantomspannung an wenn der PHANTOM Schalter in Stellung ON ist.

Mit den INPUT PAD Schaltern kann das Eingangssignal um 15 dB gedämpft werden. Dies erhöht den maximalen Eingangspegel von +5 dBu auf über +20 dBu. Die POLARITY Schalter erlauben Polaritätsänderung des Ausgangssignals, falls erforderlich. Die GAIN Regler erlauben kontinuierliche Einstellung der Verstärkung von 20 dB bis 60 dB. Eine CLIP LED pro Kanal leuchtet für Eingangspegel 3 dB unterhalb der Übersteuerungsgrenze. Der Schwellwert für die CLIP LED liegt 17 dB über dem nominalen Ausgangspegel von +4 dBu. Das HR-MP2A bietet überdurchschnittliche Übersteuerungsreserve, weiten Frequenzbereich, hohe Gleichtaktunterdrückung und sehr niedriges Rauschen. Klirrfaktor und Übersprechen liegen unterhalb des Rauschpegels. Das HR-MP2A kann als Stereo Vorverstärker oder als ein zwei Kanal Mono Vorverstärker eingesetzt werden. Das HR-MP2A bietet zwei symmetrische Linepegelausgänge pro Kanal: entfernbare Schraubaunschlussblöcke und 6,3 mm Klinkenbuchsen. Ein weiterer Ausgang mit einem Mono-Summensignal steht an einem entfernbarem Schraubanschlussblock zur Verfügung. Die symmetrischen Ausgänge können auch unsymmetrisch eingesetzt werden. An der Rückplatte befinden sich ebenfalls eine Hohlklinkenbuchse und ein entfernbarer Schraubanschlussblock zum Anschluss der benötigten 24 Vdc Betriebsspannung.


Eingänge (2): XLR-Buchsen (Rückplatte,1=Masse, 2+, 3-)
Eingangspegel (für +4 dBu am Ausgang): -56 dBu bis 0 dBu (max. Verstärkung mit Dämpfungsglied, min. Verstärkung ohne Dämpfungsglied)
Maximaler Eingangspegel: > +5 dBu (ohne Dämpfungsglied), +22 dBu (mit Dämpfungsglied)
Eingangsimpedanz: > 1 kΩ sym.,
Phantomspannung: Wählbar, 24 V oder 48 V (IEC 61938: 2013)
Eingangsdämfungsglied (2): 15 dB nominal (1 pro Kanal)
Ausgänge (5):
Pro Kanal (Rückplatte): Anschlussblock, 6,3 mm Klinenbuchse ein Monosummenausgang (Rückplatte): Anschlussblock
Ausgangspegel: +4 dBu sym., -4 dBV unsym.; +24 dBu max sym.
Ausgangsimpedanz: 150 Ω sym.
Kanäle: 2 (1 und 2; als Stereovorverstärker oder zwei separate Monovorverstärker)
Verstärkungsregler (2): 20 dB bis 60 dB (einen pro Kanal, an der Frontplatte einstellbar)
Frequenzgang: 10 Hz bis 70 kHz ± 0,5 dB
Klirrfaktor: Unterhalb des Rauschpegels
Gleichtaktunterdrückung: > 80 dB (50 Hz bis 5 kHz)
Rauschabstand: > 85 dB (20 Hz bis 20 kHz, 40 dB Verstärkung, 150 Ω Quelle); > 70 dB (20 Hz bis 20 kHz, Verstärkung, 150 Ω Quelle); bezogen auf +4 dBu Ausgangspegel
Übersprechen: Unterhalb des Rauschpegels
Anzeigen (3): POWER LED (blau), CLIP (2, rot)
Spannungsversorgung: Minus an Erde, 24 Vdc / 165 mA (190 mA mit Phantom)
Montage: Rackmontage mit Rackadaptern wie HR-RA2; oder freistehend (Gimmifüsse mitgeliefert)
Abmessungen: Höhe: 1,7 Zoll, 4,3 cm; Breite: 8,6 Zoll, 20,6 cm; Tiefe: 4,59 Zoll, 11,66 cm
Paketart: Karton
Paketabmessungen: 24.13 x 17.78 x 5.72 cm.
Versandgewicht: 1.216 kg
WEEE Gewicht: 1.052 kg
