RDL HR-DSX4 Audio-Selector

Eigenschaften:

4 x 1 Digital Audio Selektor mit Reclocking
Alle Eingänge: AES/EBU, koaxial oder optisch S/PDIF
Ausgang: AES/EBU, koaxial oder optisch S/PDIF
Wählbare Art der Formatumwandlung
Betrieb bis 24 Bit, 192 kHz
Anzeige für gültiges digitales Signal
Trafo-isolierte Eingänge und Ausgang
Betrieb durch Tasten oder Fernbedienbar
Open-Collector Ausgang für selektierten Eingang
LED blinkt wenn kein gültiges Signal anliegt


Das HR-DSX4 ist die Wahl in Installationen in denen zwischen bis zu 4 digitalen SPDIF Signalen gewählt werden soll. Die Signalwahl erfolgt rein elektronisch ohne Relaiskontakte. Jeder der vier Eingänge ist durch S/PDIF optisch, S/PDIF (oder AES-3ID) koaxial oder AES/EBU zugänglich. Der Ausgang kann mittels eines Schalters auf AES/EBU, S/PDIF koaxial, S/PDIF optisch oder AES-3ID eingestellt werden. Der Schalter aktiviert die entsprechende Ausgangsbuchse und stellt alle geforderten elektrischen Werte und Umwandlungsparameter ein. Die AES/EBU Eingänge sind mit 110 Ω abgeschlossen, die S/PDIF koaxial und AES-3ID Eingänge mit 75 Ω.

Die RDL exklusive Sure-Lok™ Schaltung überwacht die häufigsten Ursachen von digitalem Latch-Up. Bei Erkennung eines Latch-Up Fehlers wird der digitale Datenstrom neu synchronisiert. Dies erlaubt sehr stabilen Betrieb in professionellen Installationen.

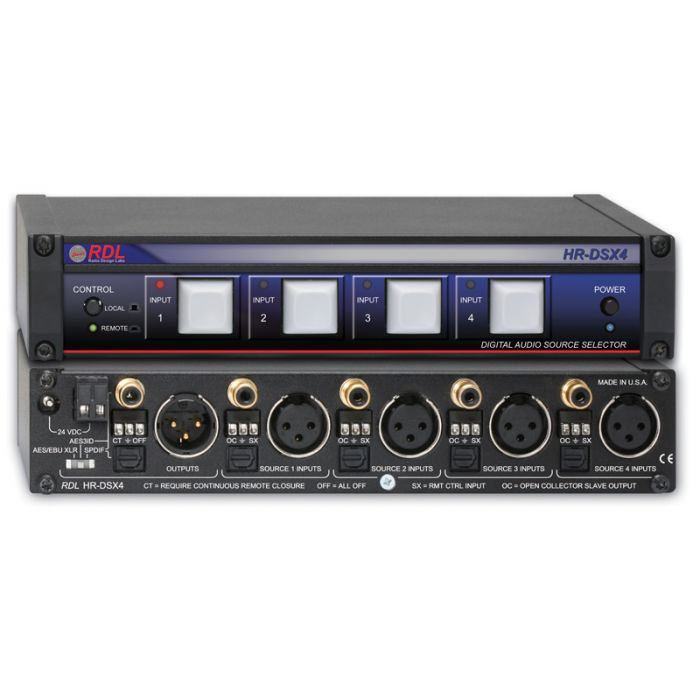

Auf der Frontplatte befinden sich 4 hochwertige Keyboard-Tasten zur Kanalwahl mit dazugehörigen LEDs. Wird ein Eingang angewählt so leuchtet die LED auf wenn ein Signal ansteht. Bei fehlendem Signal blinkt die LED. Wenn die gleiche Taste wieder gedrückt wird, werden alle Eingänge ausgeschaltet. Der LOCAL / REMOTE Schalter wählt an ob das HR-DSX4 von der Frontplatte bedient wird oder durch Schraubklemmen fernbedient wird. Im REMOTE Betrieb wird der Eingangskanal durch externe Taster oder durch Open Collector Ausgänge einer Fernbedienung angewählt. Für eine angewählte Quelle steht ein Open Collector Ausgang zur ansteuerung anderer Geräte zur Verfügung.

Das HR-DSX4 benötigt eine Betriebsspannung von 24 Vdc welche entweder durch Schraubklemmen oder Hohlklinke angeschlossen werden kann.


Eingänge (12):
110 Ω AES/EBU XLR (4), Trafo-isoliert; S/PDIF optisch (4);
75 Ω S/PDIF oder AES-3ID koaxial Cinch Buchse (4)
Ausgänge (3):
110 Ω AES/EBU XLR, trafo-isoliert;
S/PDIF optisch; 75 Ω S/PDIF oder AES-3I Cinch Buchse
Selektor: Ausgang an der Rückplatte, AES/EBU, S/PDIF oder AES-3ID
Sample Rate: 32 kHz bis 192 kHz
Auflösung: 16 bis 24 Bit
Anzeigen (6): POWER LED; INPUT Eingangswahl LED (4); REMOTE Fernbedienung LED
Standarte: AES3-2003, IEC60958
Spannungsversorgung: Minus an Erde, 24 Vdc / 50 mA
Temperaturbereich: 0° C bis 50° C
Paketart: Karton
Paketabmessungen: 24.13 x 17.78 x 5.72 cm.
Versandgewicht: 1.15 kg
WEEE Gewicht: 0.989 kg
