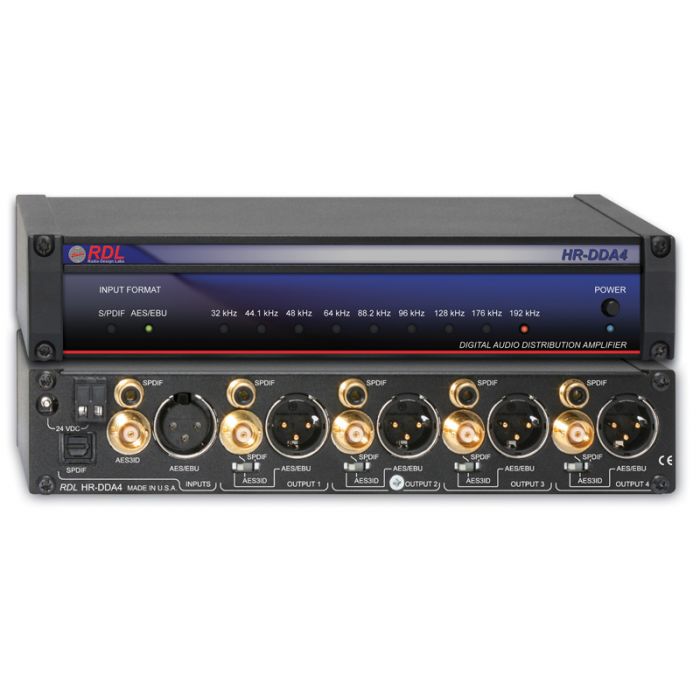

RDL HR-DDA4 Signal-Distributor

Eigenschaften:

AES/EBU Signal-Verteilung (1 x 4)
Eingang: AES/EBU, koaxial oder optisch S/PDIF, AES-3ID
Ausgänge: AES/EBU, S/PDIF oder AES-3ID
Formatumwandlung am gewählten Ausgang
Betrieb bis 24 Bit, 192 kHz
Exclusive Sure-Lok Schaltung
Trafo-isolierter Eingang und Ausgänge
Digitales Reclocking
Anzeige für Sample Rate
Anzeige für alle gültiges Signalformate


Das HR-DDA4 ist die Wahl für Installationen in welchen hochwertige Verteilung von digitalen Audiosignalen benötigt wird. Der Eingang und alle vier Ausgänge erlauben Betrieb im AES/EBU, S/PDIF oder AES-3ID Format. Das HR-DDA4 erkennt automatisch Eingangssignale an einem der vier Eingangsbuchsen: S/PDIF optisch, S/PDIF koaxial, AES-3ID oder AES/EBU. Das Eingangssignal wird dekodiert, neu synchronisiert und zu den Ausgängen gespeist. LEDs an der Frontplatte zeigen gültiges Signal und Sample Rate an.

Mit einem Schalter kann an jedem Ausgang zwischen AES/EBU, S/PDIF koaxial oder AES-3ID gewählt werden. Der AES/EBU Eingang und Ausgänge sind mit 110 Ω abgeschlossen und die S/PDIF koaxial und AES-3ID Ausgänge mit 75 Ω.

Das HR-DDA4 benötigt eine Betriebsspannung von 24 Vdc welche entweder durch Schraubklemmen oder Hohlklinke angeschlossen werden kann.

Die RDL exklusive Sure-Lok™ Schaltung überwacht die häufigsten Ursachen von digitalem Latch-Up. Bei Erkennung eines Latch-Up Fehlers wird der digitale Datenstrom neu synchronisiert. Dies erlaubt sehr stabilen Betrieb in professionellen Installationen.


Eingänge (4):
110 Ω AES/EBU XLR, Trafo-isoliert;
S/PDIF optisch; 75 Ω S/PDIF koaxial Cinch buchse; 75 Ω AES-3ID BNC
Ausgänge (12):
110 Ω AES/EBU XLR (4), Trafo-isoliert;
75 Ω S/PDIF coaxial phono jack (4); 75 Ω AES-3ID BNC (4)
Schalter (4): Formatselektor für jeden Ausgang
Sample Rate: 32 kHz bis 192 kHz
Auflösung: 16 bis 24 Bit
Anzeigen (12): POWER LED; INPUT FORMAT LEDs (2); Sample Rate LEDs (9)
Standarte: AES3-2003, IEC60958
Temperaturbereich: 0° C bis 50° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 50 mA
Paketart: Karton
Paketabmessungen: 24.13 x 17.78 x 5.72 cm.
Versandgewicht: 1.141 kg
WEEE Gewicht: 0.98 kg
