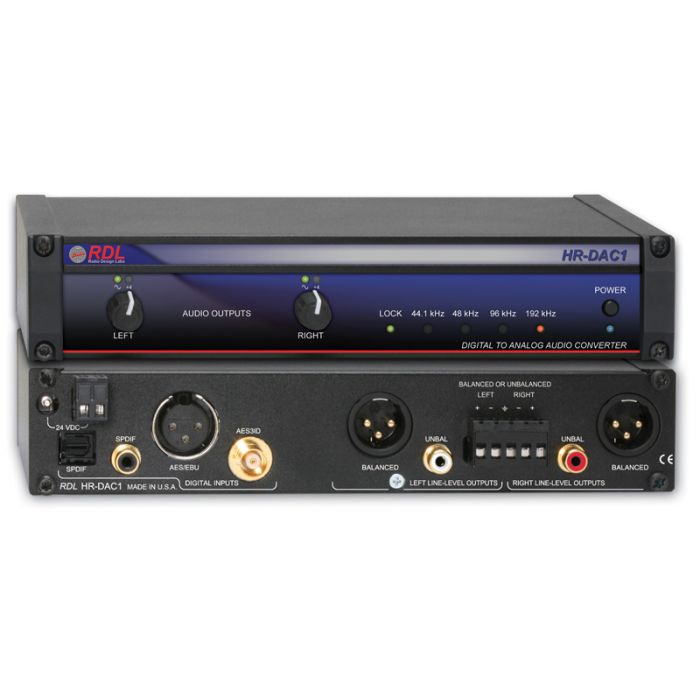

RDL HR-DAC1 Converter

Eigenschaften:

Digital in Analog Wandlung in professioneller Qualität
Eingang: AES/EBU, koaxial oder optisch S/PDIF, AES-3ID
Ausgänge: sym. und unsym. Stereo Audio
Einstellbare Ausgangspegel
RDL 2 -LED VU Meter für Ausgangspegeleinstellung
Betrieb bis 24 Bit und 192 kHz
Exklusive Sure-Lok™ Schaltung
AES/EBU Trafo-isolierter Eingang
Automatische Sample Rate erkennung
Anzeige für gültige Eingangssignale


Das HR-RA2 ist ein 1HE Rack Chassis zur Montage von zwei RDL Half Rack Serie Modulen. Montageplatten oder Zubehör. Die Module werden in das Chassis installiert und mit mitgelieferten Schrauben gesichert.

Das HR-DAC1 ist die ideale Wahl für Installationen in welchen hochwertige analoge Signale von AES/EBU, AES-3ID oder S/PDIF Quellen gefordert werden. Das HR-DAC1 erkennt automatisch ein an einem der vier Eingänge anliegendes gültiges Signal: S/PDIFoptisch, S/PDIF koaxial, AES-3ID oder AES/EBU. Der AES/EBU Eingang ist mit 110 Ω abgeschlossen und die S/PDIF koaxial und AES-3ID Eingänge mit 75 Ω. Eine LOCK LED and der Frontplatte zeigt ein gültiges digitales Signal am Eingang an. Betrieb von 32 kHz bis 192 kHz ist möglich. Standard Frequenzen werden durch LEDs an der Frontplate angezeigt.

Die RDL exklusive Sure-Lok™ Schaltung überwacht die häufigsten Ursachen von digitalem Latch-Up. Bei Erkennung eines Latch-Up Fehlers wird der digitale Datenstrom neu synchronisiert. Dies erlaubt sehr stabilen Betrieb in professionellen Installationen.

Das digitale Eingangssignal wird mittels eines Delta-Sigma Konverters in analog umgewandelt. Ausgangspegel können getrennt durch Regler an der Frontplatte eingestellt werden. Ein 2 LED VU Meter für jeden Kanal dient zur genauen Einstellung der Ausgangspegel. Die symmetrischen Ausgangssignale stehen and der Rückplatte an XLR Buchsen oder Schraubklemmen zur Verfügung, unsymmetrische Signale an Cinch Buchsen.

Das HR-DAC1 benötigt eine Betriebsspannung von 24 Vdc welche entweder durch Schraubklemmen oder Hohlklinke angeschlossen werden kann.


Eingänge (4):
110 Ω AES/EBU XLR, Trafo-isoliert, S/PDIF optisch;
75 Ω S/PDIF koaxial Cinch Buchse; 75 Ω AES-3ID BNC Buchse
Ausgänge(6):
Links und rechts: 150 Ω sym. XLR und Schraubanschlüsse, +4 dBu;
-10 dBV unsym. Cinch Buchse
Sample Rate: 32 kHz bis 192 kHz
Bit Auflösung: 16 bis 24 Bit
Frequenzgang: 5 Hz bis 24 kHz (± 0,2 dB an hoher Impedanz)
Klirrfaktor (THD+N): < 0,002% (20 Hz bis 20 KHz, unterhalb +22 dBu)
Harmonische Anteile:
H2: -105 dB; H3: -108 dB; H4, H6: -115 dB; H5,H7: -110 dB;
oberhalb H7: <-115 dB, typisch
Übersprechen: < -100 dB (5 Hz bis 3 kHz) < -90 dB(3 kHz bis 20 kHz)
Ausgangspegel: Einstellbar aus bis +21 dBu (Eingangs-Signal = 0 dBFS)
Phasengang LóR: ±0,15° 5 Hz bis 20 kHz
Rauschabstand:
> 100 dB (10 bis 20 kHz, -120 dBFS Eingang, (0 dBFS = +22 dBu)
< -110 dB (mit digitalem Signal ohne Audioanteil
Dynamikbereich: > 110 dB (24-bit Auflösung)
Anzeigen (10):
POWER LED, blau; LOCK LED, grün;
SAMPLE RATE: 44.1 kHz, 48 kHz, 96 kHz
192 kHz;, 2-LED VU Meter, links und rechts
Standarte: AES3-2003, IEC60958
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 175 mA
Paketart: Karton
Paketabmessungen: 24.13 x 17.78 x 5.72 cm.
Versandgewicht: 1.168 kg
WEEE Gewicht: 1.009 kg
