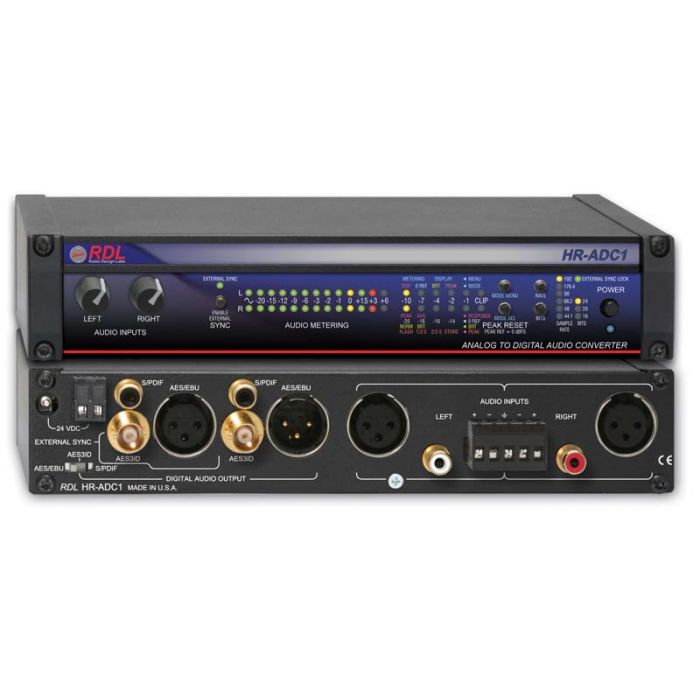

RDL HR-ADC1 Converter

Eigenschaften:

Analog zu Digital Audio-Konversion in Studioqualität
Eingänge: Stereo, symmetrisch und unsymmetrisch
Ausgang: AES/EBU, koaxial S/PDIF, AES-3ID
Externe Sync. Eingänge: AES/EBU, koaxial S/PDIF, AES-3ID
Einstellbare Verstärkung an den Eingängen
Spitzen-oder Durchschnittswert Pegelanzeige mit wählbarer 0 dB Referenz
Spitzenwertmessung mit wählbarer mit Peak Hold oder Peak Store Funktion
Betrieb bis zu 24 Bit, 192 kHz
Wählbare Sample Rate und Bit-Auflösung
An der Frontplatte wählbare externe Sync Funktion
Anzeigen für Sample Rate, Bit-Auflösung, externer Sync Lock
Transformator isolierter AES/EBU Ausgang


Das HR-ADC1 ist ein A/D Konverter in Studioqualität mit ausgezeichneter Audio-Klarheit für alle Signalarten. Die durch Hörproben feinabgestimmte Leistung des analogen Eingangs bietet extrem niedrigen Klirrfaktor (0,0006%), sehr geringes Rauschen (-135 dB), und ausgezeichneten Frequenzgang(+/- 0,05 dB). Zusätzlich bietet dieses Modul eine extrem flexible, programmierbare Pegelanzeige mit Durchschnittswert-Monitoring und Spitzenwertspeicherung. Mit an der Frontplatte wählbare Einstellungen bis zu 24 Bit und 192 kHz und externe Sync Möglichkeit ist das HR-ADC1 die ideale Wahl für anspruchvollste A/D Konversion. Das HR-ADC1 nimmt symmetrische +4 dBu oder unsymmetrische -10 dBV Stereosignale durch XLR-Buchsen, Cinchbuchsen oder Anschlussblöcken an der Rückplatte an. Ein externes AES/EBU, AES-3ID oder S/PDIF Synchronisationssignal kann an der Rückplatte an XLR-Buchsen, Cinchbuchsen oder BNC-Buchsen angeschlossen werden. Durch Schalter wählbare digitale Ausgangssignale stehen im AES/EBU, AES-3ID oder S/PDIF Format an entsprechender XLR-Buchse, Cinchbuchse oder BNC-Buchse zur Verfügung. Pegelregler an der Frontplatte erlauben genaue Einstellung der Arbeitspegel. Die Referenz (0 dB) der Pegelanzeige kann auf -14, -16, -18 oder -20 dBFS programmiert werden. Die Pegelanzeige kann auch auf VU-Messung oder Spitzenwertmessung programiert werden. Spitzenwerte im Audiosignal zwischen -10 dBFS und 0 dBFS (Clipping) werden getrennt, rechts auf einer eigenen Pegelanzeige angezeigt. Diese Spitzenwertanzeige kann eingestellt werden nur momentan zu leuchten oder die Spitzenwerte zu speichern. Leuchtdauer kann auf 1/3 oder 2/3 Sekunden eingestellt werden. Bei Betrieb mit Spitzenwertspeicherung bleibt der höchste gemessene Spitzenwert angezeigt bis die PEAK RESET Taste gedrückt wird. Das HR-ADC1 kann an eine externe Sync-Quelle angeschlossen werden was durch leuchten der EXTERNAL SYNC LOCK LED angezeigt wird. Diese Betriebsart wird mittels einer Taste angewählt. Mittels einer Taste an der Frontplatte wird die interne SAMPLE RATE des HR-ADC1 angewählt. Gewünschte Bit-Auflösung des HR-ADC1 ist mit der BITS Taste an der Frontplatte wählbar. Während programmierung des HR-ADC1 dienen die PEAK LEDS als Anzeigen. Bei progammierung des HR-ADC1 bietet das MODE MENU vier Kategorien: METERING RSP für die Pegelanzeige (Spitzenwertmessung oder VU-Messung); METERING 0 REF (wählt -14, -16, -18 oder -20 dBFS als 0 dB Referenzwert) an; DISPLAY BRT (stellt die Helligkeit der LEDs ein); DISPLAY PEAK (stellt die PEAK LED Leuchtdauer ein auf 1/3 oder 2/3 Sekunden oder auf STORE zur Speicherung. Programmierung ist nach fünf Sekunden automatisch gespeichert und wird nach Ausschalten des HR-ADC1 beibehalten.

Das HR-ADC1 wird von 24 Vdc betrieben. Betriebsspannung kann durch eine Hohlklinke oder einen Anschlussblock angeschlossen werden.


Audioeingänge (5): Sym. (2): 30 kΩ XLR; sym. Anschlussblock; unsym. (2): 30 kΩ Cinchbuchsen
Eingangspegel: Regler für links und rechts, sym.: +4 dBu nominal; +2 dBu bis +26 dBu;Unsym.: -10 dBV nominal; -11 dBV bis +11 dBV (für 0 dBFS)
Externe Sync Eingänge (3): 110 Ω AES/EBU XLR, trafoisoliert; 75 O S/PDIF Cinchbuchse; 75 Ω AES-3ID BNC-Buchse
Ausgänge (3): 110 Ω AES/EBU XLR, trafoisoliert; 75 Ω S/PDIF Cinchbuchse; 75 Ω AES-3ID BNC-Buchse (wählbar)
Sample Rate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
Bit-Auflösung: 16, 20 oder 24 Bit (wählbar an der Frontplatte)
Frequenzgang: 10 Hz bis 20 kHz (± 0,125 dB); 20 Hz bis 20 kHz (± 0,05 dB)
Klirrfaktor (THD+N): < -105 dBFS (0,0006%, 20 Hz bis 20 KHz, mit interner Sample Rate)
Übersprechen: < -115 dB (1 kHz)
Rauschabstand: > 135 dB (10 Hz bis 20 kHz)
Dynamikbereich: > 114 dB (24-Bit Auflösung, unbewertet)
Programmierbare Eigenschaften(4): Pegelanzeige: Ansprechart; Referenz für 0 dB; Peak leuchten oder speichern; Helligkeit
Anzeigen (49): Power; External sync lock; Sample Rate (6); BIT (3): Pegelmessung (26); Peak-Messung (12)
Spannungsversorgung: Minus an Erde, 24 Vdc / 300 mA
Abmessungen: Höhe: 1,7 Zoll 4,3 cm;Länge: 8,6 Zoll 20,6 cm;Tiefe: 4,59 Zoll 11,66 cm
Paketart: Karton
Paketabmessungen: 24.13 x 17.78 x 5.72 cm.
Versandgewicht: 1.168 kg
WEEE Gewicht: 1.007 kg
