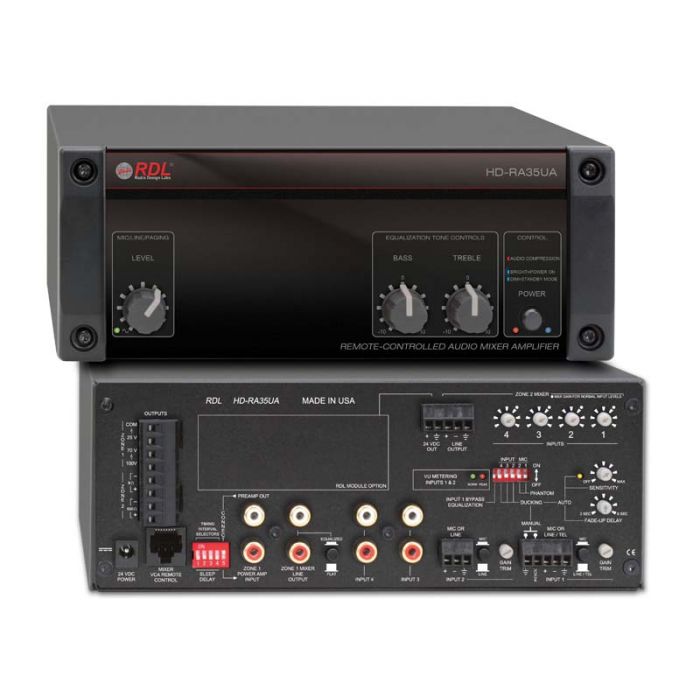

RDL HD-RA35UAX Mixer-Amplifier

Eigenschaften:

Personenrufeingang mit Lautstärkeregler an der Frontplatte
Drei Eingänge mit VCA Lautstärkeregelung durch RDL Fernsteuerung
Klangregler für Bässe und Höhen
Für Hintergrundmusik mit Personenruf und Telefonmusikeinspeisung
Manuelle oder automatische Stummschaltung während Durchsagen
Symmetrische Eingänge und Ausgänge an Schraubanschlussblöcken
Unsymmetrische Eingänge an Cinchbuchsen
Mitgeliefertes Schaltnetzteil
Automatischer Energiesparmodus entspricht höchstem Energiesparstandart


Das HD-RA35U ist ein Mischverstärker mit vier Eingängen und umfangreichen Funktionen für Installtionen in welchen höchste Energieeinsparung gefordert wird. Beide Leistungsausgänge des Verstärkers, 35 Watt (Zone 1) und 4 Watt (Zone 2), werden von Klasse-D Schaltkreisen mit hohem Wirkungsgrad gespeist. Mischer und Verstärker befinden sich normalerweise im Energiesparmodus und werden nur nach Erkennung eines Eingangssignals eingeschaltet. Eine Personenrufquelle wird normalerweise an Eingang 1 angeschlossen. Zone 1 Lautstärke für Eingänge 2, 3 und 4 wird mit VCA Schaltkreisen mittels RDL Fernsteuerungen geregelt. Die Fernsteuerung kann wo benötigt montiert werden. Audiosignale werden nicht durch die Fernsteuerung geleitet. Der Ausgang für Zone 1 treibt 4 Ohm oder 8 Ohm Laustsprecher. Gewünschte Anschlussimpedanz wird mittels eines Schalters an der Rückplatte gewählt. Der Ausgang für Zone 2 treibt 8 Ohm Laustsprecher und 600 Ohm Eingänge von Telefonanlagen. Das HD-RA35U wurde in den U.S.A. entwickelt und wird von RDL zu höchstem Energiesparstandart hergestellt. Der Verstärker verbraucht im Energiesparmodus weniger als 1 Watt und entspricht durch die beiden Klasse-D Endstufen mit analogen Ausgangsfiltern den für Verstärker empfohlenen Wirkungsgradrichtlinien. Das HD-RA35U hat zwei separate Mischer. Regler für den Zone 1 (35 Watt Ausgang) Mischer befinden auf der Frontplatte als Regler für Personenrufeingang 1 und Klangregler und an der Rückplatte als Eingang für die Fernsteuerung für Eingänge 2, 3 und 4. Die Klangregler wirken auf den Zone 1 Verstärkerausgang und Wahlweise auf den unsymmetrischen Linepegelausgang an der Rückplatte. Der Mischer für Zone 2 besteht aus Trimmern an der Rückplatte. Diese werden vom Installateur für Einspeisung in Telefonanlagen oder zur Beschallung von kleinen Zonen mit einem 8 Ohm Lautsprecher eingestellt. Der Zone 2 Ausgang besteht aus dem 4 Watt Leistungsausgang, dem 600 Ohm Transformator isoliertem Ausgang und einem aktiven symmetrischen Linepegelausgang.

Eingänge 1 und 2 nehmen symmetrische Mikrofon- oder Linepegel an. Eingänge 3 und 4 sind zum Anschluss an unsymmetrische Mono oder Stereo Linepegelquellen vorgesehen.

Eingang 1 ist durch Schalter auf Mikrofon- oder Linepegel wählbar. Phantomspannung (IEC Standard 24 Vdc) steht mittels Schalter für Mikrofonbetrieb zur Verfügung. Der Linepegeleingang ist durch einen Transformator isoliert und nimmt symmetrische Quellen beliebiger Impedanz an. Der Eingangstrimmer elraubt optimale Pegeleinstellung.
Eine Personenrufquelle wird normalerweise an Eingang 1 angeschlossen. Dieser Eingang kann wahlweise Eingänge 2, 3 und/oder 4 während einer Durchsage um 25 dB abschwächen. Dieser Vorgang kann manuel mittels eines externen Schalters oder automatisch durch das Personenrufsignal aktiviert werden. Ein Trimmer and der Rückplatte stellt die Empfindlichkeit bei automatischem Betrieb ein. Die Einblendezeit der abgeschwächten Eingänge kann von 2 bis 6 Sekunden eingestellt werden.
Eingang 2 kann mittels eines Schalters auf Mikrofon- oder Linepegelbetrieb eingestellt werden. Im Mikrofonbetrieb kann Phantomspannung angewählt werden (IEC standard 24 Vdc). Der Linepegeleingang ist symmetrisch und nimmt hoch oder niederohmige Quellen an. Ein Trimmer an der Rückplatte erlaubt optimale Pegeleinstellung.
Ein RDL zwei LED VU Meter an der Rückplatte dient zur genauen Pegeleinstellung für Eingänge 1 und 2. Korrekte Einstellung garantiert ausreichende Übersteuerungsreserve.
Eingänge 3 und 4 sind unsymmetrische Summiereingänge an Cinchbuchsen.

Ein Eingangssignal an einem der 4 Eingänge des HD-RA35U schaltet den Verstärker ein und Zonen 1 und 2 sowie alle anderen Schaltkreise und Funktionen werden aktiviert. Wenn Eingangssignale fehlen wird die Zeitverzögerung für den Ausschaltvorgang aktiviert. Mit einem DIP-Schalter an der Rückplatte kann die Ausschaltverzögerung in Abstufungen von 10 Minuten zwischen 10 Minuten und 2 Stunden eingestellt werden. Mit dem DIP-Schalter kann der Auschaltvorgang ausgeschaltet werden für Installationen welche Dauerbetrieb vorschreiben. Bei fehlenden Eingangssignalen und nach abgelaufener Auschaltverzögerung geht das HD-RA35U in den Energiesparmodus über. Das HD-RA35U hat eine RJ45 Buchse zum direkten Anschluss einer dreifachen RDL Fernsteuerung (separat erhältlich). Diese Fernsteuerungen wie zum Beispiel die Modelle D-RC3 und D-RC3M haben 3 Regler zur Pegelregelung und sind erhältlich mit Stummschalt-Taster und LED Anzeige für jeden Eingang. Mit einem Schalter an der Rückplatte kann die Klangregelung für Eingang 1 ausgeschaltet werden. Ein Mono Ausgang mit zwei Cinchbuchsen dient zur Speisung von Mono oder Stereo Eingängen von Endstufen oder anderen Geräten. Ein Schalter and der Rückplatte erlaubt es die Klangregelung für den LINE OUT Ausgang auszuschalten. Der Ausgang des Zone 1 Mischers speist die 35 Watt Endstufe durch eine Effektschleife an Cinchbuchsen. Diese Effektschleife ist normalerweise durch einen Schalter intern überbrückt. Eine 24 Vdc Betriebsspannung steht an einem Schraubanschlussblock an der Rückplatte zur speisung optionaler RDL Module wie zum Beispiel Filter, Mischer, Isolationsmodule oder Twisted Pair Module zur Verfügung. Der Zone 1 Verstärker beinhaltet einen analogen Kompressor mit hörbar besseren Klangeigenschaften als konventionelle Klasse-D Verstärker mit digitaler Pegelbegrenzung. Der Kompressor erlaubt deutlich höhere durchschnittliche Ausgangsleistung als normalerweise von einem 35 Watt Verstärker erwartet werden kann. Eine rote LED leuchtet wenn der Kompressor aktiv ist und Übersteuerung verhindert. Normale Audiopegel bleiben vom Kompressor unbeeinflusst wodurch normale Dynamik erhalten bleibt. Audiosignale werden nach drei dynamischen Zeitkonstanten komprimiert. Signalklarheit wird erhalten für Eingangspegel bis zu 20 dB über Werte die normalerweise Übersteuerung verursachen würden. Während dem Einschalten des Verstärkers sind alle Ausgänge durch spezielle Schaltkreise gegen Störgeräusche geschützt. Eine blaue POWER LED leuchtet wenn das HD-RA35U vom mitgeliefertem 24 Vdc Netzteil gespeist wird. Die POWER LED leuchtet schwach wenn der Verstärker im Energiesparmodus ist und leuchtet hell auf wenn der Verstärker aktiviert ist. Mittels eines Schalters an der Frontplatte kann der Verstärker manuell ein- und ausgeschaltet werden. Beide Endstufen sind gegen Kurzschlüsse am Ausgang und Thermische Überlastung geschützt. Die Klasse-D Schaltkreise mit hohem Wirkungsgrad erzeugen nur geringe Wärme für alle zu erwartenden Sprach- und Musiksignale.


Verstärker Zonen (2): Zone 1 (Hauptzone): 35 W RMS, ferngesteuerter Mischer (3 Regler) mit Regler für Personenrufeingang an der Frontplatte; Zone 2: 4 W RMS (8 Ohm), Mischer Trimmer an der Rückplatte
Audioeingänge (5): 2, sym., mit Schalter wählbar Mic. oder Linepegel an Schraubanschlussblöcken; 2, unsym. Summiereingänge an Cinchbuchsen; 1, unsym. Endstufeneingang an Cinchbuchse
Verstärkungseinstellung (2): Eingänge 1 und 2: Trimmer an der Rückplatte
Maximale Eingangspegel: Mikrofoneingänge: -9 dBu; symmetrische Linepegeleingänge: + 20 dBu; unsym. Eingänge: + 5 dBV (+11 dBV, ein Eingang); (für 1% THD+N am Ausgang)
Phantomspannung: 24 Vdc (IEC 61938: 2013), mit Schalter wählbar für jeden Mikrofoneingang
Aktivierung der Personenruf Signaldämpfung: Automatisch (Eingang 1 VOX: Empfindlichkeitstrimmer an der Rückplatte mit LED Anzeige) oder manuell (Kontaktschluss)
Einblendezeitverzögerung: Einstellbar 2 bis 6 Sekunden mit Trimmer an der Rückplatte
Personenruf Abdämpfung: Mit Schalter wählbar für Eingänge 2, 3 und/oder 4, 25 dB Dämpfung nominal
Schleifenausgang: unsym. an Cinchbuchsen (Vorverstärker Ausgang, Eingang zur Endstufe)
Betriebsspannungsausgang für externes RDL Modul: 24 Vdc, 100 mA maximal, Minus an Erde
Eingangspegel (um Kompressorschwelle zu erreichen, 23 W am Verstärkerausgang):
Mikrofoneingänge: -50 dBu (2,5 mV), (Frontplattenregler und Trimmer an der Rückplatte auf maximum)
Sym. Linepegeleingänge: -21 dBu (70 mV), (Frontplattenregler und Trimmer an der Rückplatte auf maximum)
Unsym. Linepegeleingänge: -15 dBV (180 mV), (Frontplattenregler und Trimmer an der Rückplatte auf maximum., beide Eingänge gespeist)
Rauschabstand (Line- oder Endstufenausgang): Mikrofon oder sym. Linepegeleingänge: >70 dB (bezogen auf Kompressorschwelle bei max. Verstärkung); unsym Eingänge: >75 dB (max. Verstärkung)
Klirrfaktor (THD+N): < 0,5% (1 kHz bei Kompressorschwelle, 35 Watt Ausgang); < 0,1% (Linepegelausgang)
Gleichtaktunterdrückung: Mikrofoneingänge: > 50 dB (50 Hz bis 120 Hz); sym. Linepegeleingänge: > 80 dB (50 Hz bis 120 Hz, Transformatoreingang)
Kompressor: Schwelle ist 2 dB unterhalb maximaler Ausgangsleistung, automatische Zeitkonstanten
Frequenzgang (Mischer): Mikrofon zu Linepegelausgang: ±1,5 dB (40 Hz bis 25 kHz); sym. Linepegel zu Linepegelausgang: ±1 dB (20 Hz bis 20 kHz); unsym. Linepegel zu Linepegelausgang: ±0,5 dB (20 Hz bis 20 kHz)
Frequenzgang (Endstufen): Konstantspannungsausgang: ±3 dB (50 Hz bis 18 kHz); 4/8 Ohm Ausgang: ±1 dB (50 Hz bis 20 kHz)
Klangregler: ±10 dB bei 10 kHz, ±9 dB bei 100 Hz Regler an der Frontplatte
Audioausgänge (2): -10 dBV nominal (316 mV), unsym. zweifach Mono an Cinchbuchsen (Zone 1 Mischer; FLAT oder EQUALIZED, mit Schalter wählbar); 0 dBu nominal sym., Schraubanschlüsse (Zone 2 Mischer)
Telefonausgang: 0 dBu nominal (775 mV), 600 Ohm transformatorisoliert, 16 dB Übersteuerungsreserve
Leistungsausgänge (2): Zone 1 ( <1% THD+N): 35 W RMS (4 Ohm), 32 W (8 Ohm) an Schraubanschlussblockk (mit Schalter wählbar 4 oder 8 Ohm Betrieb) Zone 2: 4 W (8 Ohm, an Schraubanschlussblock)
Frontplatte: Signal (4; eine pro Eingang, grün), Kompressor aktiv (rot), Power (hell= eingeschaltet, schwach=Energiesparmodus, blau); Rückplatte: zwei-LED VU Meter (für Eingänge 1 und 2, grün/rot), Personenruf Signaldämpfung Schwellwert (gelb)
VCA (3): Zone 1 Eingänge 2, 3 und 4, 0 bis 10 Vdc Regelspannung, RJ45 Buchse (Anschluss an RDL Fernsteuerungen)
Bedienelemente an der Frontplatte (4): Zone 1 Personenrufpegel (input 1), EQ (2, Bässe und Höhen), Power (Momentaner Schalter Ein/Aus)
Bedienelemente an der Rückplatte (22): Eingänge 1 und 2), MIC/LINE Schalter (2, Eingang 1 und 2), Zone 1 Lineausgang PRE/POST-EQ Schalter, Effektschleife Wahlschalter, Energiesparmodus Zeitverzögerung (4 DIP-Schalter), Trimmer für Personenruf Signaldämpfungsempfindlichkeit, Schalter für Phantomspannung (2, Eingänge 1 und 2), Signaldämpfung Wahlschalter (3, um Eingänge 2, 3, und/oder 4), Schalter zur Wahl von EQ für Personenrufeingang, Zone 2 Mischer Pegelregler (4, Eingänge 1 bis 4)
Wirkungsgrad Standard: “Energy Star® Program Requirements for Audio/Video” Version 2.0, für passiv ferngesteuerte Modelle (ohne Stummschaltung)
Leistungsaufnahme im Energiesparmodus: < 1 W (Verstärker mit Netzteil)
Ausschaltverzögerung: 10 Minuten bis 2 Stunden (mit Schaltern wählbar in Abstufungen von 10 Minuten)
Auschaltverzögerung: Ausschaltbar
Einschaltzeit: 2 Sekunden (nominal) nach Erkennung eines Eingangssignals
Audiodetektor Schwellwert: -80 dBu Mikrofon (bei max. Verstärkung), -55 dBu sym. Linepegeleingang (bei max. Verstärkung), -42 dBV unsym. Linepegeleingang
Temperaturbereich: 0° C bis 50° C Maximum; 20° C Empfohlen
Netzteil (mitgeliefert): 100 is 240 Vac, 50 bis 60 Hz, 50 W; 24 Vdc Ausgang zum Verstärker
Abmessungen und Gewicht: Breite: 3,5 Zoll 8,89 cm; Länge: 8,5 Zoll 21,6 cm; Höhe: 10 Zoll 25,4 cm; Gewicht: 2,5 kg
Paketart: Karton
Paketabmessungen: 45.09 x 23.18 x 10 cm.
Versandgewicht: 4.454 kg
WEEE Gewicht: 3.697 kg
