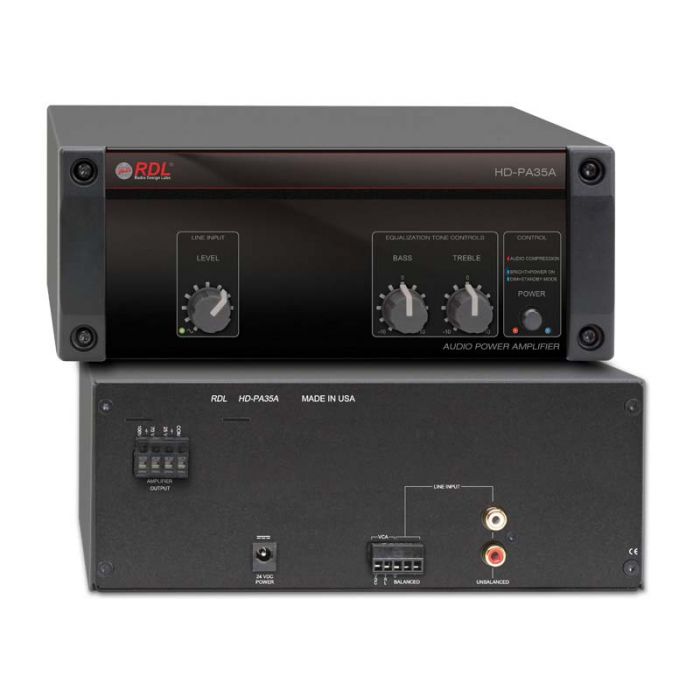

RDL HD-PA35AX Audio-Amplifier

Eigenschaften:

Ein Eingang mit Pegelregler an der Frontplatte
Klangregler für Bässe und Höhen
Verstärker zum Betrieb in einer Zone
Pegel durch VCA- Regelung mit Fernsteuerung
Verstärkerausgang an Schraubanschlussblock
Unsymmetrischer Summiereingang an Cinchbuchsen
Mitgeliefertes Schaltnetzteil
Klasse D Verstärker mit hohem Wirkungsgrad


Das HD-PA35A ist ein Verstärker mit einem Eingang für Installtionen in welchen hohe Energiesparung gefordert wird. Es wird eingesetzt als ein Verstärker zum Betrieb in einer Zone, gespeist von RDL Mischern oder Mischern anderer Hersteller. Es ist ideal zur geeignet zur Erweiterung von Systemen in dennen bereits ein RDL HD Serie Mischerverstärker im Betrieb ist. Der 35 Watt Leistungsausgang wird von einem Klasse-D Schaltkreis mit hohem Wirkungsgrad gespeist. Der Ausgangspegel kann mit der internen VCA Schaltung mit RDL Fernsteuerungen oder Industrie Standard 0 bis 10 Vdc Quellen oder 0 bis 10 kOhm Reglern geregelt werden. Der Konstantspannungsausgang treibt 100 V, 70 V oder 25 V Lautsprechersysteme. Das HD-PA35A wurde in den U.S.A. entwickelt und wird von RDL hergestellt.

Das HD-PA35A hat einen Pegelregler an der Frontplatte. Eine optionale Fernsteuerung kann an den Schraubanschlussblock an der Rückplatte angeschlossen werden zur Pegelregelung von einem entfernten Ort. An der Frontplatte sind weiterhin Klangregler für Bässe und Höhen.

Der Verstärker beinhaltet einen analogen Kompressor mit hörbar besseren Klangeigenschaften als konventionelle Klasse-D Verstärker mit digitaler Pegelbegrenzung. Der Kompressor erlaubt deutlich höhere durchschnittliche Ausgangsleistung als normelerweise von einem 35 Watt Verstärker erwartet werden kann. Eine rote LED leuchtet wenn der Kompressor aktiv ist und Übersteuerung verhindert. Normale Audiopegel bleiben vom Kompressor unbeeinflusst wodurch normale Dynamik erhalten bleibt. Audiosignale werden nach drei dynamischen Zeitkonstanten komprimiert. Signalklarheit wird erhalten für Eingangspegel bis zu 20 dB über Werte die normalerweise Übersteuerung verursachen würden.

Eine blaue POWER LED leuchtet wenn das HD-PA35A vom mitgeliefertem 24 Vdc Netzteil gespeist wird. Die POWER LED leuchtet schwach wenn der Verstärker im Energiesparmodus ist und leuchtet hell auf wenn der Verstärker aktiviert ist. Mittels eines Schalters an der Frontplatte kann der Verstärker manuell ein- und ausgeschaltet werden. Die Endstufe ist gegen Kurzschlüsse am Ausgang und thermische Überlastung geschützt. Der Klasse-D Schaltkreis mit hohem Wirkungsgrad erzeugt nur geringe Wärme für alle zu erwartenden Sprach- und Musiksignale.


Ausgangsleistung: 35 W RMS
Audioeingang: Unsym. Summiereingang an 2 Cinchbuchsen
Maximaler Eingangspegel: + 5 dBV (+11 dBV, ein Eingang); (für 1% THD+N am Ausgang)
Eingangspegel: -15 dBV (180 mV, zum erreichen der Kompressorschwelle von 23 W am Verstärkerausgang, beide Buchsen gespeist)
Rauschabstand: > 75 dB (max. Verstärkung)
Klirrfaktor (THD+N): < 0.5% (1 kHz bei Kompressorschwelle)
Kompressor: Schwelle 2 dB unterhalb max. Ausgangsleistung, automatische Zeitkonstanten
Frequenzgang: Konstantspannungsverstärker: ± 3 dB (50 Hz bis 18 kHz)
Klangregler: ±10 dB bei 10 kHz, ±9 dB bei 100 Hz, Regler an der Frontplatte
Leistungsverstärkerausgang: 35 W RMS (25, 70 oder 100 V); <1% THD+N
Anzeigen (3): Frontplatte: Signal (grün), Kompressor aktiv (rot), Power (hell=eingeschaltet, schwach=Energiesparmodus, blau)
VCA: Ausgangspegel, 0 bis 10 Vdc Steuerung, Schraubanschlussblock (zum Einsatz mit RDL Fernsteuerungen)
Bedienelemente an der Frontplatte (4): Eingangspegel, EQ (2, Bässe und Höhen), Power (Momentaner Schalter)
Temperaturbereich: 0° C bis 50° C Maximum; 20° C Empfohlen
Netzteil (mitgeliefert): 100 is 240 Vac, 50 bis 60 Hz, 50 W; 24 Vdc Ausgang zum Verstärker
Abmessungen und Gewicht: Höhe: 3,5 Zoll 8,89 cm; Breite: 8,5 Zoll 21,6 cm; Tiefe: 6,75 Zoll 17,1 cm; Gewicht: 2,7 kg
Paketart: Karton
Paketabmessungen: 27.31 x 23.18 x 10 cm.
Versandgewicht: 3.173 kg
WEEE Gewicht: 2.663 kg
