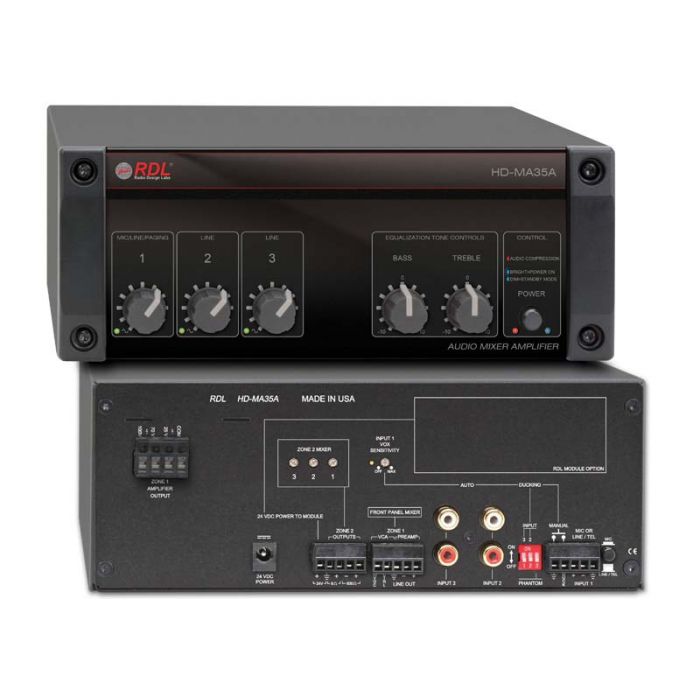

RDL HD-MA35AX Mixer-Amplifier

Eigenschaften:

Drei Eingänge mit Reglern an der Frontplatte
Klangregler für Bässe und Höhen
Für Hintergrundmusik mit Personenruf und Telefonmusikeinspeisung
Gesamtpegel durch VCA- Regelung mit Fernsteuerung
Manuelle oder automatische Stummschaltung während Durchsagen
Symmetrische Eingänge und Ausgänge an Schraubanschlussblöcken
Unsymmetrische Eingänge an Cinchbuchsen
Mitgeliefertes Schaltnetzteil
Klasse D Verstärker mit hohem Wirkungsgrad


Das HD-MA35A ist ein Mischverstärker mit drei Eingängen und umfangreichen Funktionen für Installtionen in welchen hohe Energiesparung gefordert wird. Der Leistungsausgang des Verstärkers, 35 Watt (Zone 1) wird von einem Klasse-D Schaltkreis mit hohem Wirkungsgrad gespeist.

Ausgangspegel für Zone 1 kann mit der internen VCA Schaltung mit RDL Fernsteuerungen oder Industrie Standard 0 bis 10 Vdc Quellen oder 0 bis 10 kOhm Reglern geregelt werden. Der Konstantspannungsausgang für Zone 1 treibt 100 V, 70 V oder 25 V Lautsprechersysteme. Der Ausgang für Zone 2 treibt 8 Ohm Lautsprecher und 600 Ohm Eingänge von Telefonanlagen. Das HD-MA35A wurde in den U.S.A. entwickelt und wird von RDL hergestellt.

Das HD-MA35A hat zwei separate Mischer. Der Zone 1 Mischer ist an der Frontplatte und erlaubt Pegel- und Klangregelung für den 35 Watt Ausgang. Der Mischer für Zone 2 besteht aus Trimmern an der Rückplatte. Diese werden vom Installateur für Einspeisung in Telefonanlagen oder zur Beschallung von kleinen Zonen mit einem 8 Ohm Lautsprecher eingestellt. Der Zone 2 Ausgang besteht aus dem 2 Watt Leistungsausgang, dem 600 Ohm Transformator isoliertem Ausgang und einem aktiven symmetrischen Linepegelausgang. Eingang 1 nimmt symmetrische Mikrofon- oder Linepegel an. Eingänge 2 und 3 sind zum Anschluss an unsymmetrische Mono oder Stereo Linepegelquellen vorgesehen.

Eingang 1 ist durch Schalter auf Mikrofon- oder Linepegel wählbar. Phantomspannung (IEC Standard 24 Vdc) steht mittels Schalter für Mikrofonbetrieb zur Verfügung. Der Linepegeleingang ist durch einen Transformator isoliert und nimmt symmetrische Quellen beliebiger Impedanz an. Der Eingangstrimmer elraubt optimale Pegeleinstellung.
Eine Personenrufquelle wird normalerweise an Eingang 1 angeschlossen. Dieser Eingang kann wahlweise Eingänge 2 und 3 während einer Durchsage um 25 dB abschwächen. Dieser Vorgang kann manuel mittels eines externen Schalters oder automatisch durch das Personenrufsignal aktiviert werden. Ein Trimmer and der Rückplatte stellt die Empfindlichkeit bei automatischem Betrieb ein. Signale von Eingängen 2 und 3 werden nach einer durchsage automatisch eingeblendet.
Eingänge 2 und 3 sind unsymmetrische Summiereingänge an Cinchbuchsen.

Der Gesamtpegel für Zone 1 des HD-MA35A ist VCA geregelt. Ein Schraubanschlussblock an der Rückplatte ist zum Anschluss an eine optionale RDL Fernsteuerung vorgesehen.

Ein symmetrischer Linepegelausgang and der Rückplatte dient zur Speisung von Endstufen oder anderen Geräten. Eine 24 Vdc Betriebsspannung steht an einem Schraubanschlussblock an der Rückplatte zur Speisung optionaler RDL Module wie zum Beispiel Filter, Mischer, Isolationsmodule oder Twisted Pair Module zur Verfügung.

Der Zone 1 Verstärker beinhaltet einen analogen Kompressor mit hörbar besseren Klangeigenschaften als konventionelle Klasse-D Verstärker mit digitaler Pegelbegrenzung. Der Kompressor erlaubt deutlich höhere durchschnittliche Ausgangsleistung als normelerweise von einem 35 watt Verstärker erwartet werden kann. Eine rote LED leuchtet wenn der Kompressor aktiv ist und Übersteuerung verhindert. Normale Audiopegel bleiben vom Kompressor unbeeinflusst wodurch normale Dynamik erhalten bleibt. Audiosignale werden nach drei dynamischen Zeitkonstanten komprimiert. Signalklarheit wird erhalten für Eingangspegel bis zu 20 dB über Werte die normalerweise Übersteuerung verursachen würden. Eine blaue POWER LED leuchtet wenn das HD-MA35A vom mitgeliefertem 24 Vdc Netzteil gespeist wird. Die POWER LED leuchtet im Energiesparmodus schwach, und leuchtet hell auf wenn der Verstärker aktiviert ist. Mittels eines Schalters an der Frontplatte kann der Verstärker manuell ein- und ausgeschaltet werden. Beide Endstufen sind gegen Kurzschlüsse am Ausgang und thermische Überlastung geschützt. Der Klasse-D Schaltkreis für Zone 1 mit hohem Wirkungsgrad erzeugt nur geringe Wärme für alle zu erwartenden Sprach- und Musiksignale.


Vesrtärker Zonen (2): Zone 1, 35 W RMS, Mischer an der Frontplatte (Regler); Zone 2: 2 W RMS (8 Ohm), Mischer an der Rückplatte (Trimmer)
Audioeingänge (3): 1, sym., mit Schalter wählbar Mic. oder Linepegel an Schraubanschlussblöcken; 2, unsym. Summiereingänge an Cinchbuchsen
Maximale Eingangspegel: Mikrofoneingang: -9 dBu; symmetrischer Linepegeleingang: + 20 dBu; unsym. Eingänge: + 5 dBV (+11 dBV, ein Eingang); (für 1% THD+N am Ausgang)
Phantomspannung: 24 Vdc (IEC 61938: 2013), mit Schalter wählbar für jeden Mikrofoneingang
Aktivierung der Personenruf Signaldämpfung: Automatisch (Eingang 1 VOX: Empfindlichkeitstrimmer an der Rückplatte mit LED Anzeige) oder manuell (Kontaktschluss)
Einblendezeitverzögerung: 4 Sekunden nominal
Personenruf Abdämpfung: Mit Schalter wählbar für Eingänge 2, und/oder 3, 25 dB Dämpfung nominal
Betriebsspannungsausgang für externes RDL Modul: 24 Vdc, 100 mA maximal, Minus an Erde
Eingangspegel:
(um Kompressorschwelle zu erreichen, 23 W am Verstärkerausgang) :
Mikrofoneingang: -50 dBu (2,5 mV), (Frontplattenregler auf maximum)
Sym. Linepegeleingang: -21 dBu (70 mV), (Frontplattenregler auf maximum)
Unsym. Linepegeleingänge: -15 dBV (180 mV), Frontplattenregler auf maximum., beide Eingänge gespeist)
Rauschabstand (Linepegelausgang): Mikrofon: > 68 dB; sym. Linepegeleingang: > 72 dB (bezogen auf Kompressorschwelle bei max. Verstärkung); unsym; Eingänge: > 85 dB (max. Verstärkung)
Rauschabstand (Verstärkerausgänge): Mikrofon: > 68 dB; sym. Linepegeleingang: > 72 dB (bezogen auf Kompressorschwelle bei max. Verstärkung); unsym; Eingänge: > 75 dB (max. Verstärkung)
Klirrfaktor (THD+N): < 0,5% (1 kHz bei Kompressorschwelle, 35 W Ausgang); < 0,25% (Linepegelausgang)
Gleichtaktunterdrückung: Mikrofoneingang: > 50 dB (50 Hz bis 120 Hz); sym. Linepegeleingänge: > 80 dB (50 Hz bis 120 Hz, Transformatoreingang)
Kompressor: Schwelle ist 2 dB unterhalb maximaler Ausgangsleistung, automatische Zeitkonstanten
Frequenzgang (Mischer): Mikrofon zu Linepegelausgang: ±1,5 dB (40 Hz bis 25 kHz); sym. Linepegel zu Linepegelausgang: ±1 dB (20 Hz bis 20 kHz); unsym. Linepegel zu Linepegelausgang: ± 0,5 dB (20 Hz bis 20 kHz)
Frequenzgang (Zone 1 Endstufe): Konstantspannungsausgang: ± 3 dB (50 Hz bis 18 kHz); 4/8 Ohm Ausgang: ±1 dB (50 Hz bis 20 kHz)
Frequenzgang (Zone 2): 8 Ohm ±1,5 dB (50 Hz bis 20 kHz); 600 Ohm: ± 1 dB (30 Hz bis 18 kHz)
Klangregler: ±10 dB bei 10 kHz, ±9 dB bei 100 Hz Regler an der Frontplatte
Audioausgänge (2): +4 dBu nominal (1,23V), sym. ; 0 dBu nominal sym., Schraubanschlüsse (Zone 2 Mischer 600 Ohm Ausgang)
Telefonausgang: 0 dBu nominal (775 mV), 600 Ohm transformatorisoliert, 16 dB Übersteuerungsreserve
Leistungsausgänge (2): Zone 1: 35 W RMS (25, 70 oder 100 V) ; Zone 2: 2 W (8 Ohm, an Schraubanschlussblock)
Anzeigen (6): Frontplatte: Signal (3; eine pro Eingang, grün), Kompressor aktiv (rot), Power (hell= eingeschaltet, schwach= Energiesparmodus, blau); Rückplatte: Signaldämpfung Schwellwert (gelb)
VCA: Zone 1 Gesamtpegel, 0 bis 10 Vdc, Schraubanschlussblock (zum Anscluss von RDL Fernbeinungen)
Bedienelemente an der Frontplatte (6): Zone 1 Eingangspegel für Eingänge 1 bis 3, EQ (2, Bässe und Höhen), Power (Momentaner Schalter Ein/Aus)
Bedienelemente and der Rückplatte (9):
MIC/LINE Schalter (1, Eingang), Trimmer für Personenruf Signaldämpfungsempfindlichkeit, Schalter für Phantomspannung
(Eingang 1), Wahlschalter für Signaldämpfung (2, für Eingang 2, und/oder 3), Zone 2 Mischer Pegelregler (3, Eingänge 1 bis 3),
HD-MA35: Schalter zur Wahl von 4 Ohm oder 8 Ohm Betrieb
Temperaturbereich: 0° C bis 50° C Maximum; 20° C Empfohlen
Netzteil (mitgeliefert): 100 is 240 Vac, 50 bis 60 Hz, 50 W; 24 Vdc Ausgang zum Verstärker
Abmessungen und Gewicht: Höhe: 3,5 Zoll 8,89 cm; Breite: 8,5 Zoll 21,6 cm; Tiefe: 6,75 Zoll 17,1 cm;; Gewicht: 2,7 kg
Paketart: Karton
Paketabmessungen: 27.31 x 23.18 x 10 cm.
Versandgewicht: 3.218 kg
WEEE Gewicht: 2.71 kg
