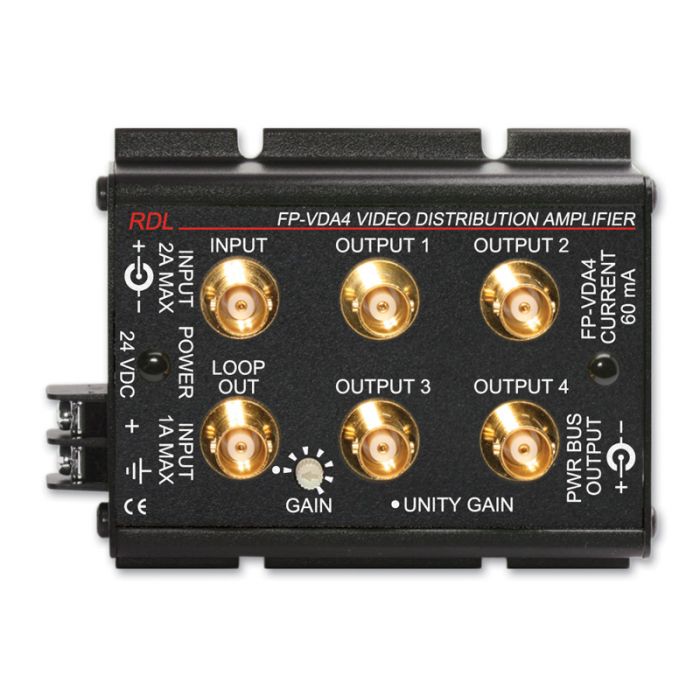

RDL FP-VDA4 Video Distribution-Amplifier

Eigenschaften:

Video Signalverteilung mit 4 Ausgängen
Einstellbare Verstärkung
Durchschleifausgang
Bandbreite - Flach bis 10 MHz
NTSC oder PAL
Ultra-kompakte Metall Konstruktion
Bedienungskomfort typisch für RDL FLAT-PAKs™


Das FP-VDA4 ist die Wahl in Anwendungen in welchen Videosignale verteilt werden müssen. Video Eingang und Ausgänge auf der Frontplatte sind durch BNC Buchsen zugänglich. Das FP-VDA4 hat zwei BNC-Buchsen am Eingang. Eine Buchse ist für das Eingangssignal, die andere Buchse dient als Durchschleifausgang. Wenn 75 Ω Eingangsimpedanz benötigt wird kann der mitgelieferte Abschlusswiderstand an den Durchschleifausgang angeschlossen werden. Die Verstärkung kann vom Benutzer im Bereich von 0 dB bis + 6 dB an der Frontplatte eingestellt werden. Alle Ausgänge sind als BNC-Buchsen ausgeführt. Unbenutzte Ausgänge können offen gelassen werden.

Anschluss der Betriebsspannung erfolgt seitlich entweder über Schraubanschlüsse oder Buchse. Am anderen Ende des FP-VDA4 ist eine weitere Buchse angebracht mit der Betriebsspannung an weitere FLAT-PAK Module geleitet werden kann.

Eingangsimpedanz: 1 kΩ ( 75 Ω mit Abschluss)
Verstärkung: 0 dB bis +6 dB (einstellbar)
Lastimpedanz: 75 Ω
Ausgänge (5): 1 Durchschleifausgang, 4 Verstärker Ausgänge
Ausgangspegel: 1 V p-p (an 75 Ω Last)
Frequenzgang: 10 Hz bis 10 MHz (± 0,2 dB)
Rauschabstand: > 75 dB (bezogen auf 1 V p-p)
Ausgangsisolation: > 45 dB
Differentialverstärkung: 0,1%
Differentialphasengang: 0,1 Grad
Anschlüsse: BNC
Temperaturbereich: -10° C bis 55° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 60 mA
Abmessungen: Höhe: 1,34 Zoll 3,40 cm; Breite: 3,25 Zoll 8,26 cm; Länge: 4,43 Zoll 11,25 cm
Paketart: Karton
Paketabmessungen: 9.21 x 11.75 x 5.4 cm.
Versandgewicht: 0.32 kg
WEEE Gewicht: 0.229 kg
