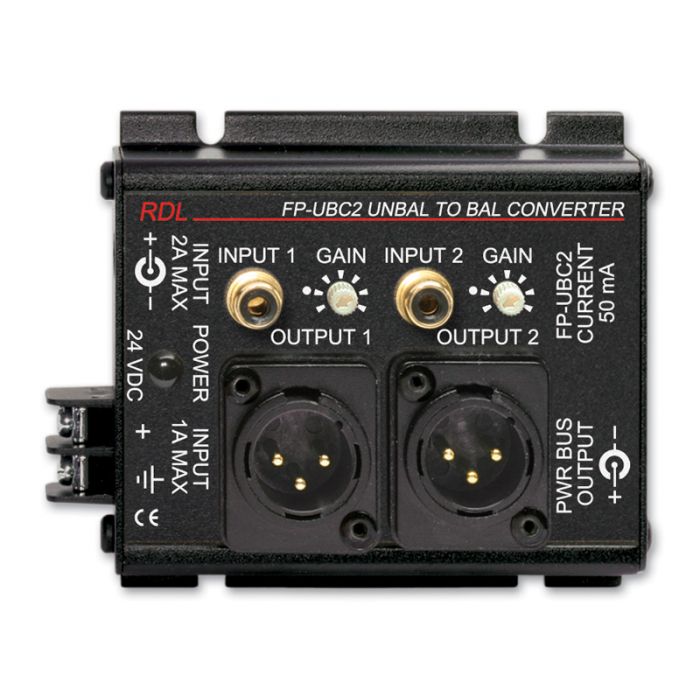

RDL FP-UBC2 Audio-Converter

Eigenschaften:

Stereo Umwandlung von unsym. in sym.
Konverter mit Cinch Buchsen
Niedriges Rauschen und geringer Klirrfaktor
Tisch, Gestell oder Rack Montage
Bedienungskomfort typisch für RDL® FLAT-PAKs™


Das FP-UBC2 ist die Wahl wenn unsymmetrische Audiosignale in symmetrische Audiosignale umgewandelt werden müssen. Dieses Modul hat zwei identische Kanäle. Die Eingänge sind als vergoldete Cinch Buchsen ausgeführt. Die Ausgänge sind symmetrisch als XLR Buchse ausgeführt. Jeder Kanal hat ein eigenes Potentiometer zur Einstellung der Verstärkung. Auf der Skala befindet sich eine Normposition für die sich bei einem unsymmetrischen Eingangssignal von −10 dBV ein Ausgangssignal von +4 dBu ergibt. Die Verstärkung reicht von -5 dB bis +10 dB. Somit lassen sich für Eingangssignale im Bereich von -20 dBV bis -5 dBV Ausgangspegel von +4 dBu erreichen.


Verstärker: 2 identische Kanäle (Stereo oder 2 X Mono Betrieb)
Verstärkung: -5 dB bis +10 dB getrennt für jeden Kanal einstellbar
Eingangspegel: -20 dBV bis -5 dBV (für +4 dBu Ausgangspegel)
Eingangsimpedanz: 10 kΩ
Eingangsart: Unsymmetrisch
Ausgangsimpedanz: 150 Ω sym., treibt 600 Ω oder 10 kΩ Last
Ausgangsbetrieb: Symmetrisch (kann auch unsym. eingesetzt werden)
Frequenzgang: 20 Hz bis 40 kHz (± 0,25 dB)
Klirrfaktor (THD+N): < 0,05%; typ. 0,01% (1 kHz)
Intermodulation (IMD): < 0,02%
Ausgangspegel: +4 dBu
Übersteuerungsreserve: > 18 dB (bezogen auf +4 dBu)
Rauschabstand: > 85 dB bezogen auf +4 dBu (20 Hz bis 20 kHz)
Übersprechen: < -70 dB (20 Hz bis 20 kHz);typ <-80 dB (1 kHz)
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 50 mA
Abmessungen: Höhe: 1,29 Zoll 3,28 cm; Breite: 3,25 Zoll 8,26 cm; Länge: 4,07 Zoll 10,34 cm;
Paketart: Karton
Paketabmessungen: 9.21 x 11.75 x 5.4 cm.
Versandgewicht: 0.329 kg
WEEE Gewicht: 0.261 kg
