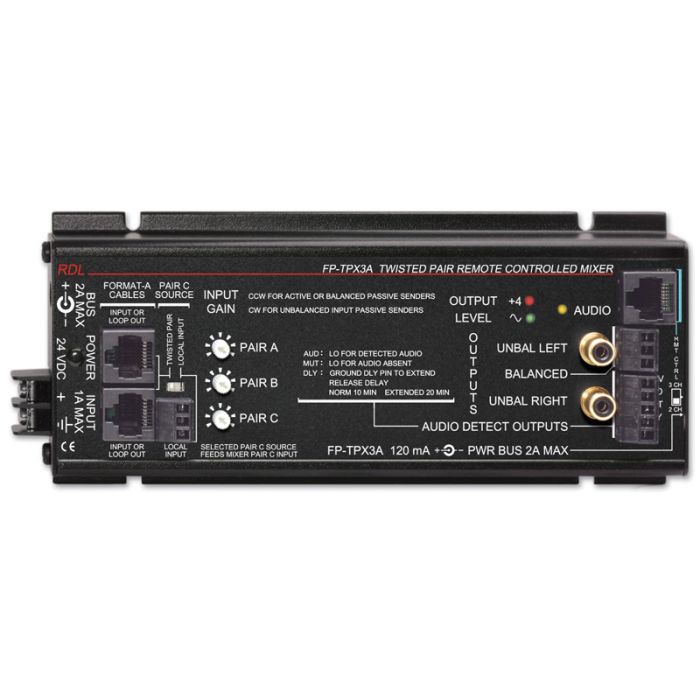

RDL FP-TPX3A Remote-Mixer

Eigenschaften:

Ferngesteuerter Mischer mit 3 Kanälen
VCA Pegelregelung für jeden Kanal
Format-A Twisted Pair Eingänge
Symmetrische und zwei unsym. Ausgänge zur Speisung einer Stereoendstufe
Twisted Pair Anschluss zur Fernsteuerung
Direkte Steuerung durch RDL zwei oder drei Kanal Fernsteuerungen
Dritter Eingang frei wenn nur zwei Twisted Pair Eingänge benutzt werden
Durchsagesignal kann an freien Kanal angeschlossen werden
Verstärkungsbereich für aktive und passive Format-A Sender ausgelegt
Zwei LED VU-Meter zeigt Ausgangspegel an
Audiodetektor aktiviert Open-Collector Ausgänge
Detektor Ausgänge zum Einschalten von Endstufen oder andere Geräte
Energiesparung möglich durch Detektor Ausgänge
Detektor Auschaltverzögerung wählbar, 10 oder 20 Minuten


Das FP-TPX3A ist die ideale Wahl wenn ein Mischer zur Pegelregelung mit Fernsteuerung benötigt wird. Symmetrische oder unsymmetrische RDL Format-A Twisted Pair Sender werden direkt an die Linepegeleingänge Angeschlossen. Die FP TPX3A Linepegelausgänge stehen symmetrisch oder unsymmetrisch zur Verfügung. Die zwei unsymmetrischen Monoausgänge können den Eingang eines Stereoverstärkers speisen. Durch Fernsteuerung der Pegel bleiben alle Audiosignale im Mischer. Pegelregelung geschieht durch Spannungsgeregelte Verstärker (VCA). Steuersignale kommen von der entfernt installierten Fernsteuerung.

Zwei Format-A Eingänge stehen zur Verfügung. Wenn die Format-A Sender in Reihe geschaltet angeschlossen werden, wird nur ein Eingang benutzt. Das FP-TPX3A speist Betriebsspannung and angeschlossene aktive Format-A Sender. Das FP-TPX3A mischt bis zu drei Format-A Audiosignale von Paaren A, B und C. Der LOCAL INPUT Schraubanschlussblock erlaubt direkten Anschluss eines Audiosignlas an Eingang C. Dieser Eingang kann benutzt werden wenn kein Sender an Twisted Pair Kabelpaar C angeschlossen ist. Deiser Eingang dient zur Einspeisung von Musik-oder Durchsagesignalen wenn Paar C nicht von einem Sender benutzt wird. Die INPUT GAIN Regler sind vorgesehen bei Anschluss von passiven Sendern ganz nach rechts und bei Anschluss von aktiven Sendern oder passiven Sendern mit symmetrischen Eingängen ganz nach links eingestellt zu werden.

Ein RDL zwei LED VU-Meter zeigt den Ausgangspegel des Mischers an. Bei Einstellung des Reglers an der Fernsteuerung auf maximum, arbeitet der entsprechende Kanal mit 0 dB Verstärkung (=1). Somit wird maximale Übersteuerungsreserve für normale Pegel beibehalten. Das Ausgangssignal ist Mono und steht symmetrisch an einem Schraubanschlussbock und unsymmetrisch an zwei Cinchbuchsen zur Verfügung. Die Cinchbuchsen sind vorgesehen den Eingang einer Stereoendstufe zu speisen.

Bei Ausgangspegeln 35 dB unterhalb +4 dBu leuchtet die gelbe AUDIO LED. Wenn diese LED leuchtet werden beide AUDIO DETECT OUTPUTS aktiviert und stehen als Open-Collector Ausgänge an einem Schraubanschlussblock zur Verfügung. Ein Ausgang schaltet mach Masse durch wenn Audiosignale vorhanden sind und ist vorgesehen Endstufen oder andere Geräte einzuschalten. Der zweite Ausgang schaltet nach Masse durch wenn Audiosignale nicht vorhanden sind und ist vorgeshen digitale Endstufen stummzuschalten. Deise Ausgänge können auch eingesetzt werden andere RDL Module oder entsprechende Steuereingänge anderer Geräte anzusteuern. Nutzung dieser Ausgänge zum Auschalten von Geräten wenn diese nicht gebraucht werden kann erhebliche Energiesparung in Systemen bringen. Nach Aktivierung durch ein Audiosignal bleiben die Ausgänge für 10 Minuten aktiv. Durch Installation einer Drahtbrücke am Schraubanschlussblock kann diese Zeitdauer auf 20 Minuten verlängert werden. Die Pegel im Mischer werden durch RDL Fernsteuerungen eingestellt. Anschluss der Fernsteuerung am FP-TPX3 ist durch eine RJ45-Buchse mit Standard Twisted Pair Kabel. Diese Anschlüsse an der Fernsteuerung und am Mischer sind blau gekennzeichnet um sie klar von Format-A Anschlüssen zu unterscheiden.

Je nach Bedarf kann eine zwei oder drei Kanal Fernsteuerung eingesetzt werden. Bei Einsatz einer zwei Kanal Fernsteuerung kann der dritte Kanal des Mischers, PAIR C/LOCAL INPUT, durch Schalterwahl and der Fernsteuerung Stummgeschaltet werden. Ist dies nicht erwünscht, kann dieser Kannal aktiv gelassen werden und dient zum Beispiel zum Anschluss von Durchsagesignalen. Wird das Twisted Pair Steuerkabel von dem Mischer oder der Fernsteuerung entfernt, wird der Mischer stummgeschaltet.


Eingänge (3): RDL FORMAT-A; Linepegel, sym.
Eingangsanschlüsse: RJ45 (FORMAT-A); Anschlussblock (Paar C)
Ausgänge (3): 150 Ω sym.; 1 kΩ unsym. (2)
Ausgangsanschlüsse: Anschlussblock (sym.); Cinchbuchsen (unsym.)
Ausgangspegel: +4 dBu sym., -10 dBV unsym.
Frequenzgang: 20 Hz bis 20 kHz (± 0,25 dB)
Klirrfaktor (THD+N): < 0,05% (20 Hz bis 20 kHz); < 0,02% (1 kHz)
Rauschabstand: > 100 dB (alle Kanäle aus); > 75 dB (ein Kanal an); > 70 dB (alle Kanäle an), bez. auf +4 dBu
Übersteuerungsreserve: > 18 dB, bez. auf +4 dBu
Gleichtaktunterdrückung: > 80 dB (50 Hz bis 150 Hz)
VCA Regelbereich: >90 dB (jeder Eingang)
Anzeigen (3): Zwei-LED VU-Meter (2); Audio LED (Schwelle = 35 dB unterhalb +4 dBu)
Spannungsanschlüsse (3): Anschlussblock; Hohlklinke (2)
Spannungsversorgung: Minus an Erde, 24 Vdc / 120 mA plus angeschlossene FORMAT-A Sender
Abmessungen: Höhe: 1,42 Zoll 3,61 cm; Breite: 3,25 Zoll 8,26 cm; Länge: 8,14 Zoll 20,68 cm
Paketart: Karton
Paketabmessungen: 8.57 x 21.75 x 3.81 cm.
Versandgewicht: 0.524 kg
WEEE Gewicht: 0.424 kg
