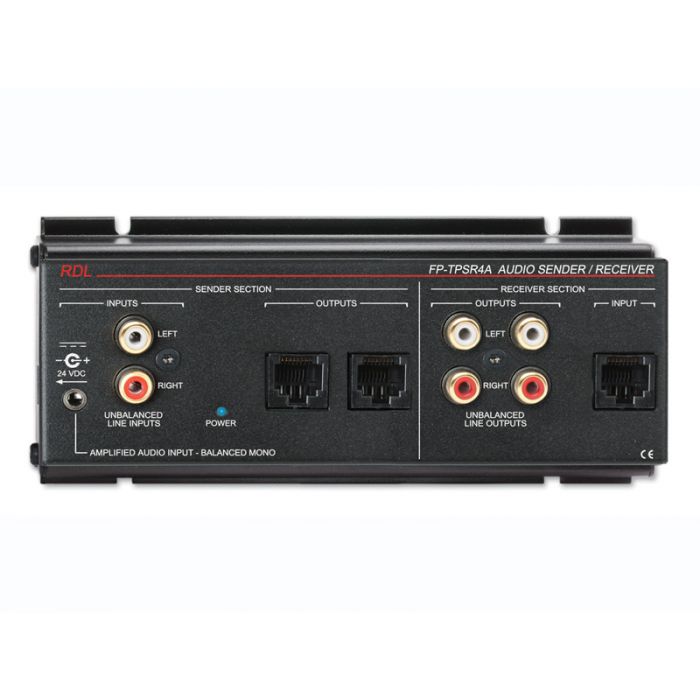

RDL FP-TPSR4A Audio Sender/Receiver

Eigenschaften:

Kombination von Sender und Empfänger in einem Modul
Ideal für Audiosysteme in Hotelzimmern
Speist Betriebsspannung an alle engeschlossenen Module
Automatisch gesicherte Ausgangsspannung
Ultra-Kompakte Vollmetallkonstruktion
Format-A Sender für Ferneherausgang
Sendet linkes und rechtes Audiosignal
Unsymmetrischer Stereo Eingang für eine ungeregelte Quelle
Symmetrischer Mono Eingang für Verstärkerausgang
Hochwertige Audioverteilung an alle RJ45 Ausgänge
Zwei Format-A Ausgänge an RJ45-Buchsen
Format-A Empfänger zum Einsatz mit Sendern wie D-TPS8A
Zwei -10 dBV Stereo unsymmetrische Ausgänge an Cinchbuchsen
L (links) von Kabelpaar B; R (rechts) von Kabelpaar C
Ausgang speist den AUX-Eingang eines Fernsehers


Das FP-TPSR4A ist ein Sender und Empfänger zum Anschluss zwischen einem Fernsher und Audio-Eingangsplatten und Abhörstationen in einem Hotelzimmer.

Der Sender ist ein RDL Format-A Sender und nimmt Stereo Linepegelquellen oder Mono Endstufensignale im Bereich von 1 bis 3 Watt von typischen Hotelfernsehern an. Das FP-TPS4A verteilt die Quellensignale durch zwei Format-A RJ45-Buchsen zum Anschluss an mehrere Format-A Empfänger.

Der Eingang nimmt entweder Stereo Linepegelquellen oder Mono Endstufensignale an. Das FP-TPSR4A sendet linkes und rechtes Signal über Twisted Pair Kabel and Paaren B und C. Bei Anschluss einer Mono Quelle wird das Signal gleichzeitig an Paaren B und C gesendet. Die aktiven Schaltkreise sind für optimale Leistung symmetrisch ausgelegt.

Der Empfänger ist ein RDL Format-A Empfänger mit einer RJ45 Eingangsbuchse zum Anschluss von Sendern wie das D-TPS8A mit angeschlossenen Signalquellen wie Computern oder MP3 Spielern. Audiosignale werden an Paaren B und C empfangen und auf -10 dBV verstärkt an Cinchbuchsen geführt. Ein Ausgang kann an den AUX-Eingang eines Fernsehers angeschlossen werden, der andere kann den Eingang eines Stereo Verstärkers speisen.

Das FP-TPSR4A wird hinter einem Fernseher in der Nähe einer Steckdose montiert. Ein 24 Vdc Netzteil, gesondert erhältlich, speist daß FP-TPSR4A und alle weiteren angeschlossenen Sender und Empfänger. Eine blaue LED an der Frontplatte zeigt Betriebsspannung an. Die RJ-45-Buchsen leiten die nötige 24 Vdc Betriebsspannung an angeschlossene Module. Diese Betriebsspannung ist automatisch gesichert so das bei Vedrahtungsfehlern kein Schaden enstehen kann. Bei einem Kurzschluss an einer dieser Ausgangsbuchsen erlischt die LED.

Das FP-TPSR4A ist ideal für Gästezimmer in Hotels mit Abhörstationen in der Nähe des Bettes. Ein-undAusgänge sind mit RDL Format-A Empfängern.

RDL Format-A Produkte bieten Audioleistung welche abgeschirmten Verkabelungen gleichwertig oder überlegen ist. Die Vielseitigkeit, einfache Installation, automatische Sicherung der Betriebsspannung, hohe Gleichtaktunterdrückung, geringes Rauschen und niedrige Verzerrungen machen diese Twisted Pair Modulserie zur idealen Wahl für System Entwickler und Installateure.


Eingänge (3): 20 kΩ unsymmetrisch (2, links und rechts); 100 kΩ symmetrisch (Mono Endstufensignal)
Eingangsanschlüsse: Cinchbuchse (unsymmetrisch); Klinkenbuchse (symmetrisch)
Eingangspegel: -10 dBV unsymmetrisch; 1 W bis 10 W (8 Ohm) symmetrisch, 2 W nominal
Format-A Signalpaare (2): B, C
Ausgang: RDL TP Format-A
Ausgangsanschluss: RJ45-Buchse
Frequenzgang: 10 Hz bis 50 kHz (± 0,1 dB)
Klirrfaktor (THD+N): < 0,05%
Rauschabstand: > 85 dB bezogen auf +4 dBu
Kanaltrennung: > 85 dB (10 Hz bis 10 kHz); > 80 dB (10 kHz bis 20 kHz)
Übersteuerungsreserve: > 18 dB, bezogen auf +4 dBu
Empfänger
Eingang: RDL FORMAT-A
Eingangsanschluss: RJ45-Buchse
Format-A Signalpaare (2): B (links); C (rechts)
Ausgang: 100 Ω unsymmetrisch
Ausgangsanschlüsse (2): Cinchbuchsen, Stereo
Frequenzgang: 10 Hz bis 40 kHz (± 0,1 dB)
Klirrfaktor (THD+N): < 0,005%
Rauschabstand bezogen auf +4 dBu: > 90 dB
Kanaltrennung: > 90 dB (1 kHz); <75 dB (20 Hz bis 20 kHz)
Übersteuerungsreserve: > 20 dB bezogen auf -10 dBV
Gleichtaktunterdrückung: > 65 dB (50 Hz bis 150 Hz)
Anzeige: Power LED (Ein-und Ausgänge aktiv)
Maximaler Laststrom: 500 mA
Spannungsversorgung: 24 Vdc bei 35 mA plus angeschlossenen Modulen
Abmessungen: 6,58 Zoll (16,7 cm) L; 3,25 Zoll (8,6 cm) B; 1,68" Zoll (4,27 cm) H
Paketart: Karton
Paketabmessungen: 11.11 x 17.78 x 5.72 cm.
Versandgewicht: 0.456 kg
WEEE Gewicht: 0.352 kg
