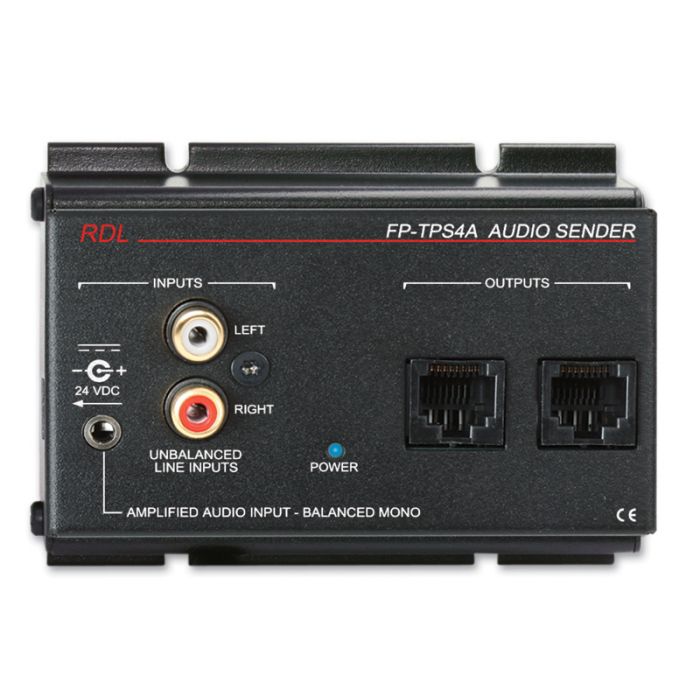

RDL FP-TPS4A Audio-Sender

Eigenschaften:

Format-A Sender zum Anschluss an Fernseher
Übertragung von linkem und rechtem Kanal
Anschluss an unsym. ungeregelten Fernseherausgang
Symmetrischer Eingang für Monosignale
Hochwertige Übertragung durch RJ45-Kabel
Zwei Format-A Ausgänge an RJ45-Buchsen
Speist Betriebsspannung an angeschlossene Empfänger
Gesicherte Spannung speist angeschlossene Module
Ultrakompakte Metallkonstruktion


Das FP-TPS4A ist ein RDL Format-A Sendermodul zum Anschluss einer Stereo Linepegelquelle oder zum Anschluss an den Monoausgang einer 1 bis 3 Watt Endstufe eines Fernsehers. Das FP TPS4A hat zwei Format-A Ausgänge zur Speisung von Format-A Empfängern.

Der Eingang nimmt unsymmetrische Stereo oder symmetrische Mono Signalquellen an. Das FP-TPS4A sendet das linke und rechte Signal symmetrisch über Twisted Pair Kabel an Kabelpaaren B und C. Wenn eine Monoquelle angeschlossen wird, wird das Signal gleichzeitig an Paaren B und C übertragen. Signalübertragung ist in Studioqualität.

Das FP-TPS4A wird normalerweise hinter einem Fermseher montiert wo Netzspannung erhältlich ist. Das Modul benötigt eine 24 Vdc Spannungsquelle, gesondert erhältlich, zum Betrieb und zur Speisung angeschlossener Module mit Betriebsspannung. Daher ist es ist nicht notwending angeschlossene Empfänger separat mit Betriebsspannung zu versorgen. Eine blaue LED leuchtet am FP-TPS4A wenn das Modul Betriebsspannung hat. Durchgespeiste Betriebsspannung ist durch automatische Sicherungen geschützt. Im Fall eines Kurzschlusses am angeschlossenen Empfänger geht die blaue LED am FP-TPS4A aus.

Das FP-TPS4A ist ideal geeignet für Gästezimmer in welchen Kopfhörer in der nähe vom Bett, sowie ein Lautsprecher im Badezimmer betrieben werden sollen. Die Ausgänge sind mit allen RDL Format-A Empfängern kompatibel.

RDL Format A Produkte bieten Audioleistung welche abgeschirmten Verkabelungen gleichwertig oder überlegen ist. Die Vielseitigkeit, einfache Installation, automatische Sicherung der Betriebsspannung, hohe Gleichtaktunterdrückung, geringes Rauschen und niedrige Verzerrungen machen diese Twisted Pair Modulserie zur idealen Wahl für System Entwickler und Installateure.


Eingänge (3): 20 kΩ unsym. (2, links und rechts); 100 kΩ sym (summiert auf Mono)
Eingangsanschluss: Cinchbuchse (unsym..); 3,5 mm Klinkenbuchse (sym.)
Eingangspegel: -10 dBV unsym.; 1 W (8 Ohm) bis 10 W (8 Ohm) sym, 2 W nominal
Format-A Kabelpaare (2): B, C
Ausgang: RDL TP Format-A
Ausgangsanschluss: RJ45-Buchse
Frequenzgang: 10 Hz bis 50 kHz (± 0,1 dB)
Klirrfaktor (THD+N): < 0,05%
Rauschabstand: > 85 dB bezogen auf +4 dBu
Übersprechen: < -85 dB (10 Hz bis 10 kHz); < -80 dB (10 kHz bis 20 kHz)
Übersteuerungsreserve: > 18 dB bezogen auf +4 dBu
Anzeige: LED für Betriebsspannung (Eingang und Ausgänge aktiv)
Betriebsspannungsanschluss: Hohlklinke (mit Verschluss)
Maximaler Laststrom: 500 mA
Spannungsversorgung: 24 Vdc / 30 mA plus angeschlossenen Modulen
Abmessungen: 4,15 Zoll (10,5 cm) Länge; 3,25 Zoll (8,6 cm) Breite; 1,68Zoll (4,27 cm) Höhe
Paketart: Karton
Paketabmessungen: 9.21 x 11.75 x 5.4 cm.
Versandgewicht: 0.302 kg
