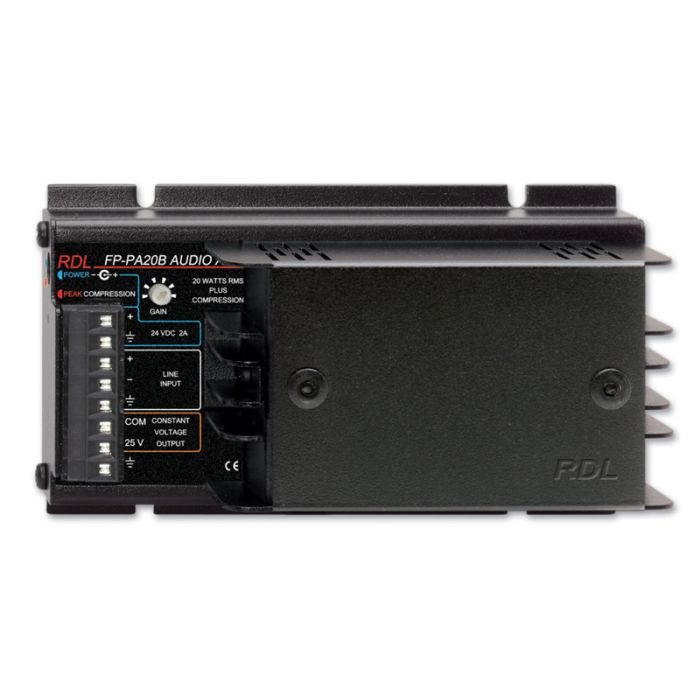

RDL FP-PA20B Audio-Amplifier

Eigenschaften:

20 Watt RMS Konstanntspannungs-Verstärker
25 V Ausgang
Integrierter Kompressor verhindert Übersteuerung
Hohe durchschnittliche Audiopegel
Maximale Ausnutzung der verfügbaren Ausgangsleistung
Höhere Signalqualität als standard Verstärker


Das FP-PA20B hat einen symmetrischen Eingang der auch unsymmetrisch angeschlossen werden kann. Eingangsempfindlichkeit wird mittels eines Trimmreglers eingestellt. Der Empfindlichkeitsbereich erlaubt den Anschluss von unsymmetrischen Consumerpegeln bis symmetrischen professionellen Pegeln. Das Ausgangssignal steht als 25 V Signal zur Verfügung. Audiopegel welche die Endstufe übersteuern könnten werden durch den integrierten Kompressor mit zwei dynamischen Zeitkonstanten komprimiert um höchste Signalklarheit zu bewahren. Zur Erhaltung guter Dynamik werden normale Signalpegel nicht durch den Kompressor beeinflusst. Dies vermindert ebenfalls die Gefahr von Rückkopplung wenn der Verstärker für Personnenruf eingesetzt wird. Das FP-PA20B bietet Durchschnittspegel und Signalklarheit die normalerweise nur von Verstärkern höherer Ausgangsleistung erwartet werden.


Eingang: Linepegel (+4 dBu sym.; -10 dBV unsym.)
Eingangsimpedanz: 20 kΩ sym.; 10 kΩ unsym.
Anschlüsse: Schraubanschlussblock
Verstärkungseinstellung: Audio Potentiometer
Mindesteingangspegel:
Sym.: -26 dBu (Kompressorschwelle)
Unsym.: -28 dBV (Kompressorschwelle)
Maximale Eingangspegel:
Sym.: +23 dBu
Unsym.: +15 dBV
Frequenzgang: 50 Hz bis 18 kHz (± 3 dB)*
Klirrfaktor (THD+N): *Gemessen bei 4 W RMS Ausgangsleistung Kompressorschwelle
< 0,1% (bei 1 kHz)*
< 0,5% (50 Hz bis 20 kHz)*
Rauschabstand: > 80 dB (bezogen auf 20 W RMS)
Kompressor: Einsatzschwelle 6 dB unter Normleistung, automatische Angriff/Abfall-Zeitkonstanten
Gleichtaktunterdrückung: > 55 dB (50 Hz bis 120 Hz)
Ausgangsleistung: 20 W RMS bei 25 V
Temperaturbereich: 0° C bis 30° C Max; 20° C empfohlen
Anzeigen (2):
Rote LED: PEAK LED zeigt Kompressor Aktivität an
Grüne LED: Power ON
Spannungsversorgung:
Minus an Erde, 24 Vdc bei 1650 mA, (für 20 Watt Dauerbetrieb)
Minus an Erde,24 Vdc bei 1000 mA, (für Normalbetrieb ohne Kompression)
Ambessungen: Höhe: 2,3 Zoll 5,85 cm; Breite: 3,25 Zoll 8,26 cm; Tiefe: 6,0 Zoll 15,3 cm
Paketart: Karton
Paketabmessungen: 11.11 x 17.78 x 5.72 cm.
Versandgewicht: 1.093 kg
WEEE Gewicht: 0.996 kg
