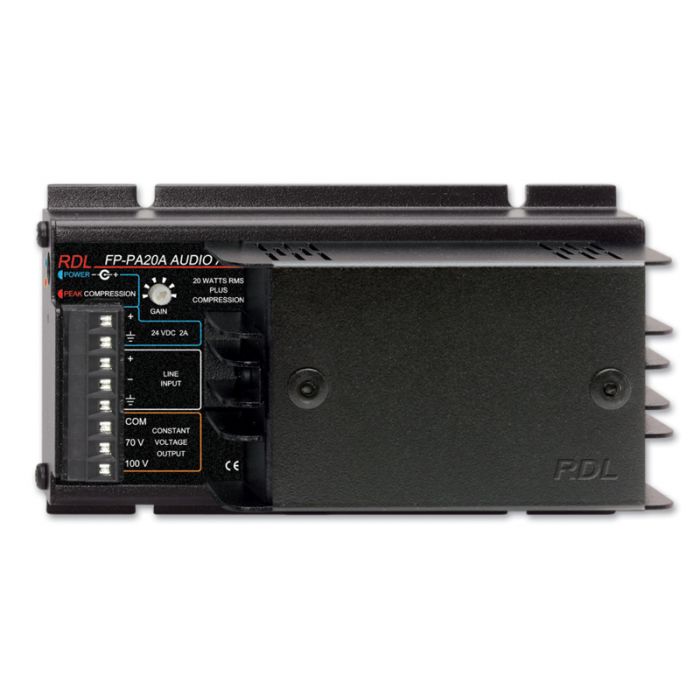

RDL FP-PA20A Audio-Amplifier

Eigenschaften:

20 Watt RMS Konstanntspannungs-Verstärker
70 V und 100 V Ausgänge
Integrierter Kompressor verhindert Übersteuerung
Hohe durchschnittliche Audiopegel
Maximale Ausnutzung der verfügbaren Ausgangsleistung


Das FP-PA20A hat einen symmetrischen Eingang der auch unsymmetrisch angeschlossen werden kann. Eingangsempfindlichkeit wird mittels eines Trimmreglers eingestellt. Der Empfindlichkeitsbereich erlaubt den Anschluss von unsymmetrischen Consumerpegeln bis symmetrischen professionellen Pegeln. Das Ausgangssignal steht als 70 Voder 100 V Signal zur Verfügung. Audiopegel welche die Endstufe übersteuern könnten werden durch den integrierten Kompressor mit zwie dynamischen Zeitkonstanten komprimiert um höchste Signalklarheit zu bewahren. Zur Erhaltung guter Dynamik werden normale Signalpegel nicht durch den Kompressor beeinflusst. Dies vermindert ebenfalls die Gefahr von Rückkopplung wenn der Verstärker für Personnenruf eingesetzt wird. Das FP-PA20A bietet Durchschnittspegel und Signalklarheit die normalerweise nur von Verstärkern höherer Ausgangsleistung erwartet werden.


Eingang: Linepegel (+4 dBu sym.; -10 dBV unsym.)
Eingangsimpedanz: 20 kΩ sym.; 10 kΩ unsym.
Anschlüsse: Schraubanschlussblock
Verstärkungseinstellung: Audio Potentiometer
Mindesteingangspegel:
Sym.: -26 dBu (Kompressorschwelle)
Unsym.: -28 dBV (Kompressorschwelle)
Maximale Eingangspegel:
Sym.: +23 dBu
Unsym.: +15 dBV
Frequenzgang: 50 Hz bis 20 kHz (± 3 dB)*
Klirrfaktor (THD+N): *Gemessen bei 4 W RMS Ausgangsleistung Kompressorschwelle
< 0,1% (bei 1 kHz)*
< 0,5% (50 Hz bis 20 kHz)*
Rauschabstand: > 80 dB (bezogen auf 20 W RMS)
Kompressor: Einsatzschwelle 6 dB unter Normleistung, automatische Angriff/Abfall-Zeitkonstanten
Gleichtaktunterdrückung: > 55 dB (50 Hz bis 120 Hz)
Ausgangsleistung: 20 W RMS bei 70 V oder 100 V
Temperaturbereich: 0° C bis 30° C Max; 20° C empfohlen
Anzeigen (2):
Rote LED: PEAK LED zeigt Kompressor Aktivität an
Grüne LED: Power ON
Spannungsversorgung:
Minus an Erde, 24 Vdc bei 1650 mA, (für 20 Watt Dauerbetrieb)
Minus an Erde,24 Vdc bei 1000 mA, (für Normalbetrieb ohne Kompression)
Ambessungen: Höhe: 2,3 Zoll 5,85 cm; Breite: 3,25 Zoll 8,26 cm; Tiefe: 6,0 Zoll 15,3 cm
Paketart: Karton
Paketabmessungen: 11.11 x 17.78 x 5.72 cm.
Versandgewicht: 1.086 kg
WEEE Gewicht: 0.989 kg
