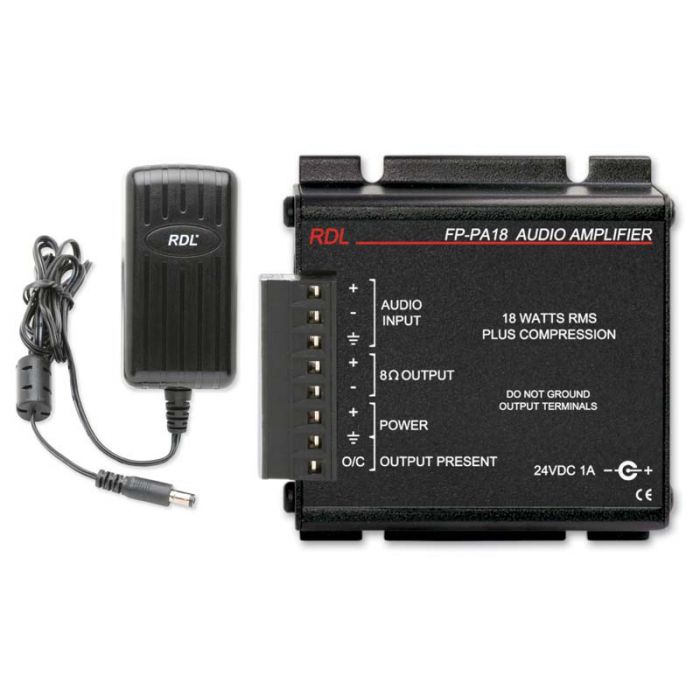

RDL FP-PA18X Audio-Amplifier

Eigenschaften:

18 Watt RMS an 8 Ω
Automatischer Energiesparmodus
Energiesparmodus Zeitverzögerung: Aus, 5, 15, 25 Minuten
Eingang / Ausgang an Schraubanschlussblöcken
Linepegeleingang sym. oder unsym.
Kompressor/Limiter verhindert Übersteuerung
LED zeigt Kompressoraktivität an
Kompressor erhöht maximale durchschnittliche Ausgangsleistung
Höhere Signalqualität als Standardverstärker
Ultrakompakte Vollmetallkonstruktion
Klasse -D Verstärker mit hohem Wirkungsgrad
Thermisch und kurzschlusssicher


Das FP-PA18 ist ein 18 Watt Liestungsverstärker mit hohem Wirkungsgrad, Linepegeleingang, 8 Ohm Ausgang, integriertem Kompressor und automatischem Energiesparmodus. Das FP-PA18 hat einen symmetrischen Eingang, der auch unsymmetrisch beschaltet werden kann. Der Eingangspegelregler neben dem Anschlussblock kann per Hand oder mit einem Schraubenzeiher eingestellt werden. Der Empfindlichkeitsbereich erlaubt Anschluss von unsymmetrischen Consumerpegeln bis zu professionellen symmetrischen Pegeln. Der Ausgang treibt 8 Ohm Lautsprecher oder mehrere Lautsprecher die als 8 Ohm Gesamtlast beschaltet werden. Der analoge Kompressor/Limiter des FP PA18 ist üblichen digitalen Kompressoren in Klasse D Verstärkern klanglich überlegen.

Die Einstellung des GAIN Reglers bestimmt ob nur der Limiter zur Verhinderung von kurzzeitigen Übersteuerungen eingesetzt wird oder ob der Kompressor auch zum vollen Einsatz kommt und somit die durchschnittlich abgebene Ausgangsleistung über den normalen Wert für einen 18 Watt Verstärker erhöht. Eine rote COMPRESSION LED leuchtet kurz auf wenn der Limiter Übersteuerungen verhindert. Normale Audiopegel bleiben dabei unbeeinflusst, wodurch Signaldynamik erhalten bleibt. Wird der Eingangspegel erhöht so das die LED an bleibt, ist der Kompressor im Einsatz. Audiosignale werden nach drei dynamischen Zeitkonstanten komprimiert. Signalklarheit wird erhalten für Eingangspegel bis zu 20 dB über Werte die normaler Weise Übersteuerungen verursachen würden.

Die Schaltkreise des FP-PA18 sind alle für sehr geringe Stromaufnahme ausgelegt. Bei fehlendem Eingangssignal wird ein digitaler Zeitgeber eingeschaltet welcher den Klasse D Verstärker ausschaltet. In diesem Energiesparmodus nimmt das Modul mit dem mittgeliefertem RDL Netzteil weniger als 1 Watt Gesamtleistung auf. Mittels eines Reglers kann die Zeitverzögerung für den Energiesparmodus auf 5, 15 oder 25 Minuten eingestellt werden. Mit diesem Regler kann der Energiesparmodus auch ganz ausgeschaltet werden für Installationen in welchen vorgeschrieben wird das der Verstärker immer aktiv sein muss. Nach Erkennung eines Eingangssignals ist der Verstärker nach weniger als 150 mS betriebsbereit.

Ein Ausgangssignaldetektor schaltet eine gelbe OUTPUT ACTIVE LED und einen Open Collector Ausgang ein. Dieser Ausgang dient zur Steuerung von anderen Geräten oder zur Bestätigung der Betriebsbereitschaft des Verstärkers mit niedrigen oder hohen Testsignalen. Der Detektor spricht an auf Ausgangssignale von nur 30 mW bei 20 Hz und 5 mW bei 20 kHz.

Eine blaue POWER LED leuchtet bei Anschluss des externen 24 Vdc Netzteils. Die LED leuchtet nur schwach im Energiesparmodus und leuchtet hell wenn der Verstärker im aktiven Betrieb ist. Das Modul ist gegen thermische Überlastung und gegen Kurzschlüsse am Verstärkerausgang geschützt. Der Klasse −D Schaltkreis erzeugt sehr geringe Wärme bei Betrieb mit Musik- oder Sprachsignalen.

Das FP-PA18 ist die ideale Wahl für Anwendungen in welchen ein ultra-kompakter, umweldfreundlicher und zuverlässiger Audioleistungsverstärker mit hohem Wirkungsgrad verlangt wird. Das FP-PA18 kann als Einzelgerät oder in Kombination mit anderen RDL Modulen als Teil eines kompletten Audio/Video Systems eingesetzt werden.


Eingang: Linepegel (+4 dBu nominal sym.; -10 dBV nominal unsym.)
Eingangsimpedanz: 10 kΩ sym.; 5 kΩ unsym.
Verstärkungseinstellung: Logarithmisches Potentiometer
Mindesteingangspegel:
Sym.: -18 dBu (Kompressor Schwellwert)
Unsym.: -20 dBV (Kompressor Schwellwert)
Maximale Eingangspegel:
Sym.: +23 dBu
Unsym.: +21 dBV
Frequenzgang: 20 Hz bis 20 kHz (± 1 dB)*
Klirrfaktor (THD+N): < 0,5% (20 Hz bis 20 kHz)*
Kompressor:
Schwellwert 3 dB unterhalb Nominalleistung,
Automatische Zeitkonstanten
Rauschabstand: > 72 dB (bezogen auf 18 W RMS, +4 dBu Eingangssignal)
Gleichtaktunterdrückung: > 45 dB (50 Hz bis 3 kHz)
Ausgangsleistung: 18 W RMS an 8 Ω
Ausgangsschaltkreis: Klasse -D
Ausgangsdetektor Schwellwert: 30 mW bei 20 Hz; 20 mW bei 30 Hz; 10 mW bei 50 Hz; 5 mW bei 65 Hz Hz bis 20 kHz
Ausgangsdetektor Ausgang: Open Collector, 5 mA
Energiesparmodus: < 1 W Leistungsaufnahme (Verstärker und Netzteil)
Ausschaltverzögerung: 5, 15 oder 25 Minuten
Energiesparmodus: Ausschaltbar
Einschaltverzögerung: < 150 mS nach Erkennung eines Eingangssignals
Eingangssignaldetektor: -50 dBu sym., -52 dBV unsym.
Betriebstemperaturbereich: 0° C bis 50° C Maximal; 20° C Empfohlen
Anzeigen (3):
Rote LED: COMP LED (zeigt Kompressoraktivität an)
Grüne LED: OUTPUT ACTIVE (zeigt aktiven Verstärkerausgang an)
Blaue LED: POWER; leuchtet schwach im Energiesparmodus; hell wen aktiv
24 Vdc Stromaufnahme: 16 mA (Energiesparmodus), 975 mA (max.), Minus an Erde
Netzteil (mitgeliefert): 100 bis 240 Vac, 50-60 Hz, 1A max.; 24 Vdc Ausgang zum Modul
Abmessungen: Höhe: 1,15 Zoll (2,92 cm); Breite: 3,25 Zoll (8.26 cm); Länge: 3 Zoll (7,62 cm) *Gemessen bei 12 W RMS (Kompressoreinsatzschwelle) Ausgangsleistung
Paketart: Karton
Paketabmessungen: 11.11 x 17.78 x 5.72 cm.
Versandgewicht: 0.465 kg
WEEE Gewicht: 0.342 kg
