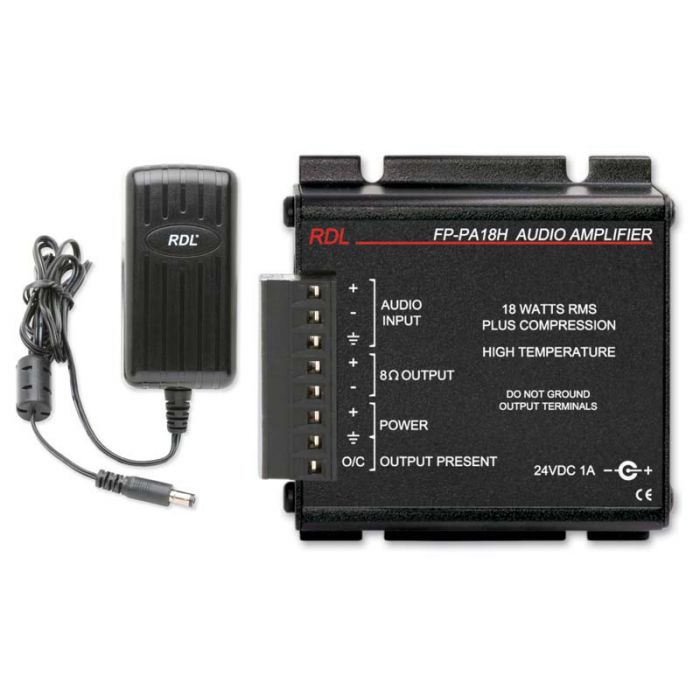

RDL FP-PA18HX Audio-Amplifier

Eigenschaften:

18 Watt RMS an 8 Ω
Betrieb in Umgebungstemperaturen bis 70°C
Eingang / Ausgang an Schraubanschlussblöcken
Linepegeleingang sym. oder unsym.
Kompressor/Limiter verhindert Übersteuerung
LED zeigt Kompressoraktivität an
Kompressor erhöht maximale durchschnittliche Ausgangsleistung
Höhere Signalqualität als Standardverstärker
Ultrakompakte Vollmetallkonstruktion
Klasse -D Verstärker mit hohem Wirkungsgrad
Thermisch und kurzschlusssicher


Das FP-PA18H ist ein 18 W Leistungsverstärker mit Linepegeleingang, 8 Ohm Ausgang und einem integriertem Audiokompressor zum Betrieb in hohen Umgebungstemperaturen. Die thermischen Eigenschaften des Gehäuses und Verwendung von Hochtemperaturkomponenten erlauben Betrieb in Umgebungen mit Temperaturen von 0° bis 70° C. Das FP-PA18H ist ideal geeignet zum Einsatz in Installationen wo normale Konvektion unzureichend ist.

(Anm.: Das mitgelieferte Netzteil darf in Umgebungstemperaturen von maximal 40 Grad C betrieben werden. Das FP-PA18H kann auch ohne Netzteil geliefert werden zum Betrieb mit anderen Netzteilen oder in Systemen mit vorhandenen 24 Vdc Betriebsspannung. Für weitere Information nehmen Sie bitte mit RDL Kontakt auf.)

Das FP-PA18H hat einen symmetrischen Eingang, der auch unsymmetrisch beschaltet werden kann. Der Eingangspegelregler neben dem Anschlussblock kann per Hand oder mit einem Schraubenzeiher eingestellt werden. Der Empfindlichkeitsbereich erlaubt Anschluss von unsymmetrischen Consumerpegeln bis zu professionellen symmetrischen Pegeln. Der Ausgang treibt 8 Ohm Lautsprecher oder mehrere Lautsprecher die als 8 Ohm Gesamtlast beschaltet werden. Der analoge Kompressor/Limiter des FP PA18H ist üblichen digitalen Kompressoren in Klasse D Verstärkern klanglich überlegen.

Die Einstellung des GAIN Reglers bestimmt ob nur der Limiter zur Verhinderung von kurzzeitigen Übersteuerungen eingesetzt wird oder ob der Kompressor auch zum vollen Einsatz kommt und somit die durchschnittlich abgebene Ausgangsleistung über den normalen Wert für einen 18 Watt Verstärker erhöht. Eine rote COMPRESSION LED leuchtet kurz auf wenn der Limiter Übersteuerungen verhindert. Normale Audiopegel bleiben dabei unbeeinflusst, wodurch Signaldynamik erhalten bleibt. Wird der Eingangspegel erhöht so das die LED an bleibt, ist der Kompressor im Einsatz. Audiosignale werden nach drei dynamischen Zeitkonstanten komprimiert. Signalklarheit wird erhalten für Eingangspegel bis zu 20 dB über Werte die normaler Weise Übersteuerungen verursachen würden.

Ein Ausgangssignaldetektor schaltet eine gelbe OUTPUT ACTIVE LED und einen Open Collector Ausgang ein. Dieser Ausgang dient zur Steuerung von anderen Geräten oder zur Bestätigung der Betriebsbereitschaft des Verstärkers mit niedrigen oder hohen Testsignalen bei aktivem Ausgang. Der Detektor spricht an auf Ausgangssignale von nur 30 mW bei 20 Hz und 5 mW bei 20 kHz.

Eine blaue POWER LED leuchtet bei Anschluss des externen 24 Vdc Netzteils. Das Modul ist gegen thermische Überlastung und gegen Kurzschlüsse am Verstärkerausgang geschützt. Der Klasse −D Schaltkreis erzeugt sehr geringe Wärme bei Betrieb mit Musik- oder Sprachsignalen.

Das FP-PA18H ist die ideale Wahl für Anwendungen in welchen ein ultra-kompakter und zuverlässiger Audioleistungsverstärker mit hohem Wirkungsgrad verlangt wird. Das FP-PA18H kann als Einzelgerät oder in Kombination mit anderen RDL Modulen als Teil eines kompletten Audio/Video Systems eingesetzt werden.


Eingang: Linepegel (+4 dBu nominal sym.; -10 dBV nominal unsym.)
Eingangsimpedanz: 10 kΩ sym.; 5 kΩ unsym.
Verstärkungseinstellung: Logarithmisches Potentiometer
Mindesteingangspegel:
Sym.: -18 dBu (Kompressor Schwellwert)
Unsym.: -20 dBV (Kompressor Schwellwert)
Maximale Eingangspegel:
Sym.: +23 dBu
Unsym.: +21 dBV
Frequenzgang: 20 Hz bis 20 kHz (± 1 dB)*
Klirrfaktor (THD+N): < 0,5% (20 Hz bis 20 kHz)*
Kompressor:
Schwellwert 3 dB unterhalb Nominalleistung,
Automatische Zeitkonstanten
Rauschabstand: > 72 dB (bezogen auf 18 W RMS, +4 dBu Eingangssignal)
Gleichtaktunterdrückung: > 45 dB (50 Hz bis 3 kHz)
Ausgangsleistung: 18 W RMS an 8 Ω
Ausgangsschaltkreis: Klasse -D
Ausgangsdetektor Schwellwert: 30 mW bei 20 Hz; 20 mW bei 30 Hz; 10 mW bei 50 Hz; 5 mW bei 65 Hz Hz bis 20 kHz
Ausgangsdetektor Ausgang: Open Collector, 5 mA
Betriebstemperaturbereich: 0° C bis 70° C Maximal; 20° C
Anzeigen (3):
Rote LED: COMP LED (zeigt Kompressoraktivität an)
Grüne LED: OUTPUT ACTIVE (zeigt aktiven Verstärkerausgang an)
Blaue LED: POWER (in Betrieb)
24 Vdc Stromaufnahme: 80 mA (ohne Signal), 975 mA (max.), Minus an Erde
Netzteil (mitgeliefert): 100 bis 240 Vac, 50-60 Hz, 1A max.; 24 Vdc Ausgang zum Modul
Abmessungen: Höhe: 1,15 Zoll (2,92 cm); Breite: 3,25 Zoll (8.26 cm); Länge: 3 Zoll (7,62 cm) *Gemessen bei Kompressorschwelle von 12 W RMS Ausgangsleistung
Paketart: Karton
Paketabmessungen: 11.11 x 17.78 x 5.72 cm.
Versandgewicht: 0.467 kg
WEEE Gewicht: 0.342 kg
