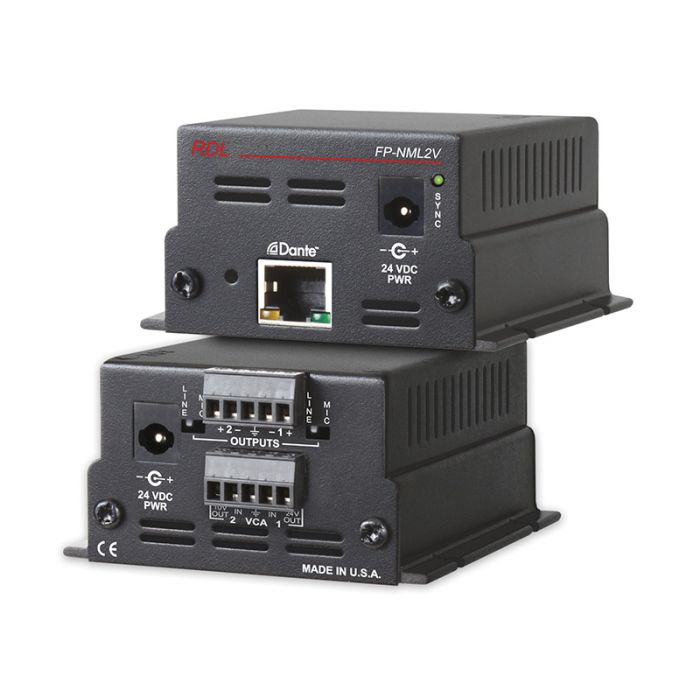

RDL FP-NML2V Mic / Line Interface Dante

Eigenschaften:

Erlaubt Anschluss beliebiger Verstärker an ein Dante Netzwerk
Umwandlung von zwei Dante Audiosignalen in professionelle Linepegel
Separater VCA für jeden Ausgang
Ausgangspegel einstellbar mit RDL oder OEM Fernsteuerungen oder 0 bis 10 Vdc
Getrennt einstellbare Ausgangspegel zur Speisung separater Verstärker
Beide Ausgänge wählbar als Mikrofon oder Linepegel
Linepegelausgänge auf +4 dBu mit VCA bei maximum
Ausgangsverstärker haben mehr als 18 dB Übersteuerungsreserve
Geringes Rauschen und niedriger Klirrfaktor
Übersprechen unterhalb des Rauschpegels
24 Vdc Betriebsspannung wird zum Anschluss von RDL Verstärkern durchgeschliffen (FP-NML2V)
Hohe 24 Bit Auflösung bei Umwandlung in analog
Legändere RDL Analogfilter für höchste Übertragungsqualität
Nicht aktive Ausgänge werden stummgeschaltet
Normaler Betrieb oder Hot-Standby Betrieb von PoE (Model FP-NML2VP)
Geeignet für Rackmontage oder auf Oberflächen

Die FP-NML2V Module sind Dante Audionetzwerk Schnittstellen zum Anschluss an Audiogeräte mit Mikrofon- oder Linepegeleingängen. Diese Module sind geeignet zur Montage in Racks, Geräteschränken, auf Konferenztischen oder Backboards in kommerziellen oder industriellen Installationen.

ANWENDUNG: Das FP-NML2V ist ein hochwertiger Konverter und bietet professionelle Linepegel von zwei Dante Netzwerk Kanälen. Beide symmetrische Ausgangspegel betragen +4 dBu für Netzwerkpegel von -18 dBFS. Die Ausgänge sind zum Anschluss an Geräte mit professionellen und kommerziellen Eingängen ausgelegt. Es wird keine weitere Verstärkung erfordert. Übersprechen zwischen allen Kanälen ist unterhalb des Rauschpegels über den gesamten Audiofrequenzbereich. Restrauschen des Moduls ist 80 dB unterhalb des Betriebspegels mit mehr als 18 dB Übersteuerungsreserve. Für beide Ausgänge steht ein eingelassener MIC/LINE Schalter zur Verfügung welcher 50 dB Signalabschwächung bietet zur Speisung von Mischverstärkern oder anderen Geräten mit Mikrofoneingängen.

Beide Ausgänge haben einen VCA Schaltkreis zur Pegelregelung. Die Ausgangspegel können entweder getrennt von eigenen Fernsteuerungen, oder zusammen von einer Fernsteuerung geregelt werden. Die VCA Steuerung ist durch Standard 0 bis 10 Volt und dadurch geeignet zum Anschluss an viele Industriegeräte. RDL bietet viele passive und aktive Fernsteuerungen, mit und ohne Stummschaltmöglichkeit, sowie elektronische Drehregler zum Einsatz mit diesen Modulen.

Das FP-NML2V wird von einem gesondert erhältlichen externen 24 Vdc Netzteil betrieben. Das FP-NML2VP erlaubt Betrieb von einem Netzwerk-Switch mit PoE. Das FP-NML2VP reserviert sich PoE Leistung von der Netzwerk-Switch auch bei Anschluss eines externen 24 Vdc Netzteils. Bei Anschluss an PoE und externem Netzteil, nimmt das Modul nur Leistung vom Netzteil auf, schaltet aber bei Ausfall des Netzteils automatisch und unterbrechungslos auf PoE Betrieb um.

Das FP-NML2VP hat einen Durchschleifausgang für angeschlossene 24 Vdc Betriebsspannung zur Speisung eines angeschlossenen RDL FLAT-PAK Verstärkers. Ein Audioausgang wird an den FLAT-PAK Verstärker angeschlossen, der zweite Ausgang kann einen anderen Verstärkereingang speisen.

Die hervorragende Audioleistung des FP-NML2VP macht dieses Modul zur idealen Wahl für anspruchsvollste Installationen in Netzwerk-Audiosystemen.

Das robuste Vollmetallgehäuse des FP-NML2VP ist geeignet für freistehenden Betrieb, sowie zur Montage auf Oberflächen oder in Geräteracks. Dieses von RDL entwickelte Produkt wird in den USA hergestellt.


Technische Daten:


Netzwerkanschluss:
RJ45-Buchse mit Link und Speed Anzeigen
Digitalaudio Netzwerkprotokoll:
Dante
Datenübertragungsrate:
100 Mbps
Sample Rates:
44,1 kHz, 48 kHz (Standard)
Bit Auflösung:
24 Bit
Audiobetriebspegel:
-18 dBFS = +4 dBu
Ausgänge (2):
Symmetrisch an entfernbaren Schraubanschlussblöcken
Ausgangspegel:
+4 dBu nominal
Ausgangsimpedanz:
150 Ω symmetrisch, 75 Ω unsymmetrisch
VCA Steuerung:
0 bis 10 Vdc oder 0 bis 10 kΩ
VCA Abschwächung:
0 bis > 90 dB, logarithmisch
Frequenzgang:
20 Hz bis 20 kHz (± 0,5 dB)
Klirrfaktor (THD+N):
< 0,1%
Rauschabstand (bezogen auf +4 dBu):
> 80 dB (Ausgang aktiv); > 95 dB (Ausgang stumm)
Übersprechen:
< -90 dB (1 kHz); < -80 dB (20 Hz bis 20 kHz)
Übersteuerungsreserve:
> 18 dB (bezogen auf +4 dBu)
Anzeigen (3):
Netzwerk Link und Speed, SYNC
Betriebsspannungsanschluss (2):
Hohlklinke; entfernbarer Schraubanschlussblock
Betriebstemperaturbereich:
0° C bis 40
Spannungsversorgung:
24 Vdc / 135 mA, oder PoE (FP-NML2VP)
PoE (FP-NML2VP):
Klasse 0, IEEE 802.3af
Abmessungen:
4,85 Zoll (12,3 cm) Breite; 1,75 Zoll (4,45 cm) Höhe; 3,25 Zoll (8,26 cm) Tiefe
Verpackung:
Karton
Paketabmessungen:
11,1 cm x 12,2 cm x 5,7 cm
Versandgewicht:
0,376 kg (FP-NML2V) ; 0,389 kg (FP-NML2VP)
WEEE Gewicht:
0,309 kg (FP-NML2V) ; 0,323 kg (FP-NML2VP)
HS Code:
8517.18.0050
