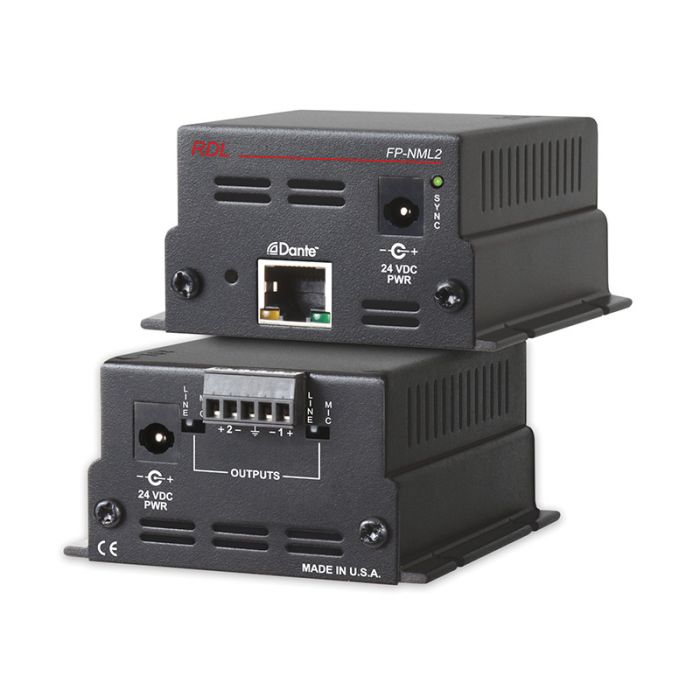

RDL FP-NML2 Mic / Line Interface Dante

Die FP-NML2 Module sind Dante Audionetzwerk Schnittstellen zum Anschluss an Audiogeräte mit Mikrofon- oder Linepegeleingängen. Diese Module sind geeignet zur Montage in Racks, Geräteschränken, auf Konferenztischen oder Backboards in kommerziellen oder industriellen Installationen.

ANWENDUNG: Das FP-NML2 ist ein hochwertiger Konverter und bietet professionelle Linepegel von zwei Dante Netzwerk Kanälen. Beide symmetrische Ausgangspegel betragen +4 dBu für Netzwerkpegel von -18 dBFS. Die Ausgänge sind zum Anschluss an Geräte mit professionellen und kommerziellen Eingängen ausgelegt. Es wird keine weitere Verstärkung erfordert. Übersprechen zwischen allen Kanälen ist unterhalb des Rauschpegels über den gesamten Audiofrequenzbereich. Restrauschen des Moduls ist 80 dB unterhalb des Betriebspegels mit mehr als 18 dB Übersteuerungsreserve. Für beide Ausgänge steht ein eingelassener MIC/LINE Schalter zur Verfügung welcher 50 dB Signalabschwächung bietet zur Speisung von Mischverstärkern oder anderen Geräten mit Mikrofoneingängen.

Das FP-NML2 wird von einem gesondert erhältlichen externen 24 Vdc Netzteil betrieben. Das FP-NML2P erlaubt Betrieb von einer Netzwerk-Switch mit PoE. Das FP-NML2P reserviert sich PoE Leistung von der Netzwerk-Switch auch bei Anschluss eines externen 24 Vdc Netzteils. Bei Anschluss an PoE und externem Netzteil, nimmt das Modul nur Leistung vom Netzteil auf, schaltet aber bei Ausfall des Netzteils automatisch und unterbrechungslos auf PoE Betrieb um.

Das FP-NML2 hat einen Durchschleifausgang für angeschlossene 24 Vdc Betriebsspannung zur Speisung eines angeschlossenen RDL FLAT-PAK Verstärkers. Ein Audioausgang wird an den FLAT-PAK Verstärker angeschlossen, der zweite Ausgang kann einen anderen Verstärkereingang speisen.

Die hervorragende Audioleistung des FP-NML2 macht dieses Modul zur idealen Wahl für anspruchsvollste Installationen in Netzwerk-Audiosystemen.

Das robuste Vollmetallgehäuse des FP-NML2 ist geeignet für freistehenden Betrieb, sowie zur Montage auf Oberflächen oder in Geräteracks. Dieses von RDL entwickelte Produkt wird in den USA hergestellt.


Technische Daten:


Netzwerkanschluss:
RJ45-Buchse mit Link und Speed Anzeigen
Digitalaudio Netzwerkprotokoll:
Dante
Datenübertragungsrate:
100 Mbps
Sample Rates:
44,1 kHz, 48 kHz (Standard)
Bit Auflösung:
24 Bit
Audiobetriebspegel:
-18 dBFS = +4 dBu
Ausgänge (2):
Symmetrisch an entfernbaren Schraubanschlussblöcken
Ausgangspegel:
+4 dBu nominal
Ausgangsimpedanz:
150 Ω symmetrisch, 75 Ω unsymmetrisch
Frequenzgang:
20 Hz bis 20 kHz (± 0,5 dB)
Klirrfaktor (THD+N):
< 0,1%
Rauschabstand (bezogen auf +4 dBu):
> 80 dB (Ausgang aktiv); > 95 dB (Ausgang stumm)
Übersprechen:
< -90 dB (1 kHz); < -80 dB (20 Hz bis 20 kHz)
Übersteuerungsreserve:
> 18 dB (bezogen auf +4 dBu)
Anzeigen (3):
Netzwerk Link und Speed, SYNC
Betriebsspannungsanschluss (2):
Hohlklinke; entfernbarer Schraubanschlussblock
Betriebstemperaturbereich:
0° C bis 40° C
Spannungsversorgung:
24 Vdc / 100 mA, oder PoE (FP-NML2P)
PoE (FP-NML2P):
Klasse 0, IEEE 802.3af
Abmessungen:
4,85 Zoll (12,3 cm) Breite; 1,75 Zoll (4,45 cm) Höhe; 3,25 Zoll (8,26 cm) Tiefe
Verpackung:
Karton
Paketabmessungen:
11,1 cm x 12,2 cm x 5,7 cm
Versandgewicht:
0,359 kg (FP-NML2) ; 0,370 kg (FP-NML2P)
WEEE Gewicht:
0,293 kg (FP-NML2) ; 0,304 kg (FP-NML2P)
HS Code:
8517.18.0050
