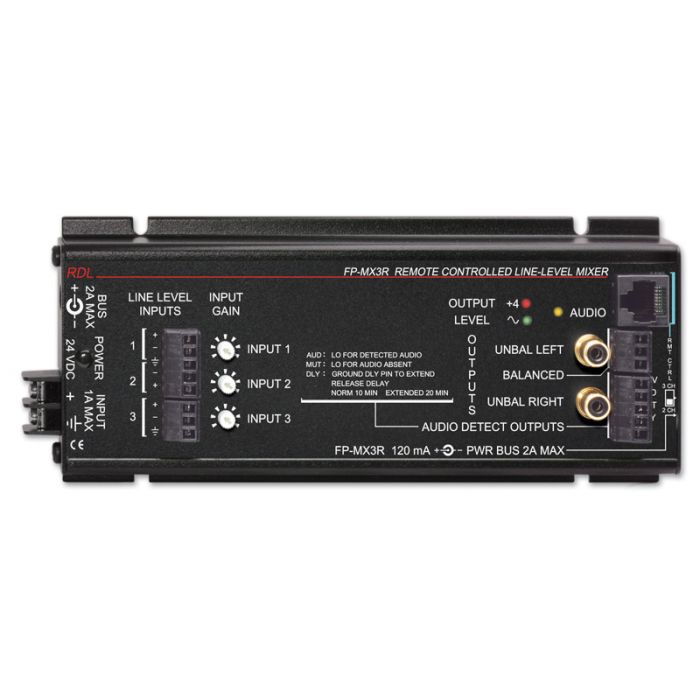

RDL FP-MX3R Remote-Mixer

Eigenschaften:

Ferngesteuerter Mischer mit 3 Kanälen
VCA Pegelregelung für jeden Kanal
Symmetrische oder unsym. Eingänge
Symmetrische und unsymmetrische Ausgänge
Zwei unsym. Ausgänge zur Speisung einer Stereoendstufe
Ein-und Ausgänge an Anschlussblöcken
Twisted Pair Anschluss zur Fernsteuerung
Direkte Steuerung durch RDL zwei oder drei Kanal Fernsteuerungen
Dritter Eingang frei wenn nur zwei Twisted Pair Eingänge benutzt werden
Durchsagesignal kann an freien Kanal angeschlossen werden
Verstärkungsbereich für aktive und passive Format-A Sender ausgelegt
Zwei LED VU-Meter zeigt Ausgangspegel an
Audiodetektor aktiviert Open-Collector Ausgänge
Detektor Ausgänge zum Einschalten von Endstufen oder andere Geräte
Energiesparung möglich durch Detektor Ausgänge
Detektor Auschaltverzögerung wählbar, 10 oder 20 Minuten


Das FP-MX3R ist die Wahl wenn ein Mischer zur Pegelregelung mit Fernsteuerung benötigt wird. Symmetrische oder unsymetrische Eingangssignale werden durch Anschlussblöcke angeschlossen. Die FP- MX3R Linepegelausgänge stehen symmetrisch oder unsymmetrisch zur Verfügung. Die zwei unsymmetrischen Monoausgänge können den Eingang eines Stereoverstärkers speisen. Durch Fernsteuerung der Pegel bleiben alle Audiosignale im Mischer. Pegelregelung geschieht durch Spannungsgeregelte Verstärker (VCA). Steuersignale kommen von der entfernt installierten Fernsteuerung.

Jeder Eingang hat einen INPUT GAIN Regler zur Einstellung der gewünschten Verstärkung. Ein RDL zwei LED VU-Meter zeigt den Ausgangspegel des Mischers an. Bei maximal eingestellter Verstärkung an der Fernsteuerung, wird der Regler des entsprechenden Kanals am Mischer mit hilfe der Pegelanzeige auf nominal +4 dBu eingestellt. Somit wird maximale Übersteuerungsreserve für normale Pegel beibehalten. Das Ausgangssignal ist Mono und steht symmetrisch an einem Schraubanschlussbock und unsymmetrisch an zwei Cinchbuchsen zur Verfügung. Die Cinchbuchsen sind vorgesehen den Eingang einer Stereoendstufe zu speisen.

Bei Ausgangspegeln 35 dB unterhalb +4 dBu leuchtet die gelbe AUDIO LED. Wenn diese LED leuchtet werden beide AUDIO DETECT OUTPUTS aktiviert und stehen als Open-Collector Ausgänge an einem Schraubanschlussblock zur Verfügung. Ein Ausgang schaltet mach Masse durch wenn Audiosignale vorhanden sind und ist vorgesehen Endstufen oder andere Geräte einzuschalten. Der zweite Ausgang schaltet nach Masse durch wenn Audiosignale nicht vorhanden sind und ist vorgeshen digitale Endstufen stummzuschalten. Deise Ausgänge können auch eingesetzt werden andere RDL Module oder entsprechende Steuereingänge anderer Geräte anzusteuern. Nutzung dieser Ausgänge zum Auschalten von Geräten wenn diese nicht gebraucht werden kann erhebliche Energiesparung in Systemen bringen. Nach Aktivierung durch ein Audiosignal bleiben die Ausgänge für 10 Minuten aktiv. Durch Installation einer Drahtbrücke am Schraubanschlussblock kann diese Zeitdauer auf 20 Minuten verlängert werden.

Die Pegel im Mischer werden durch RDL Fernsteuerungen eingestellt. Anschluss der Fernsteuerung am FP-MX3R ist durch eine RJ45-Buchse mit Standard Twisted Pair Kabel. Diese Anschlüsse an der Fernsteuerung und am Mischer sind blau gekennzeichnet um sie klar von den Format-A Anschlüssen zu unterscheiden. Der Mischer versorgt die Fernsteuerung mit Betriebssapnnung. Je nach Bedarf kann eine zwei oder drei Kanal Fernsteuerung eingesetzt werden. Bei Einsatz einer zwei Kanal Fernsteuerung kann der dritte Kanal des Mischers, INPUT 3, durch Schalterwahl and der Fernsteuerung Stummgeschaltet werden. Ist dies nicht erwünscht, kann dieser Kannal aktiv gelassen werden und dient zum Beispiel zum Anschluss von Durchsagesignalen. Wird das Twisted Pair Steuerkabel von dem Mischer oder der Fernsteuerung entfernt, ist der Mischer stummgeschaltet.


Eingänge (3): Sym. oder unsym., Linepegel
Eingangsanschlüsse: Anschlussblöcke
Eingangssignalbereich: -20 dBV bis +8 dBu, einstellbar (für +4 dBu Ausgang)
Ausgang (3): 150 Ω sym.; 1 kΩ unsym. (2)
Ausgangsanschlüsse: Anschlussblock (sym.); Cinchbuchsen (unsym.)
Ausgangspegel: +4 dBu sym., -10 dBV unsym.
Frequenzgang: 20 Hz bis 20 kHz (± 0,25 dB)
Klirrfaktor (THD+N): < 0,05% (20 Hz bis 20 kHz); <0,02% (1 kHz)
Rauschabstand: > 100 dB (alle Kanäle aus); > 75 dB (ein Kanal an); > 70 dB (alle Kanäle an), bez. auf +4 dBu
Übersteuerungsreserve: > 18 dB, bez. auf +4 dBu
Gleichtaktunterdrückung: > 50 dB (50 Hz bis 150 Hz)
VCA Regelbereich: >90 dB (jeder Eingang)
Anzeigen (3): Zwei-LED VU-Meter (2); Audio LED (Schwelle = 35 dB unterhalb +4 dBu)
Spannungsanschlüsse (3): Anschlussblock; Hohlklinke (2)
Spannungsversorgung: Minus an Erde, 24 Vdc / 120 mA plus angeschlossener Lasten
Abmessungen: Höhe: 1,42 Zoll 3,61 cm; Breite: 3,25 Zoll 8,26 cm; Länge: 8,14 Zoll 20,68 cm
Paketart: Karton
Paketabmessungen: 8.57 x 21.75 x 3.81 cm.
Versandgewicht: 0.517 kg
WEEE Gewicht: 0.406 kg
