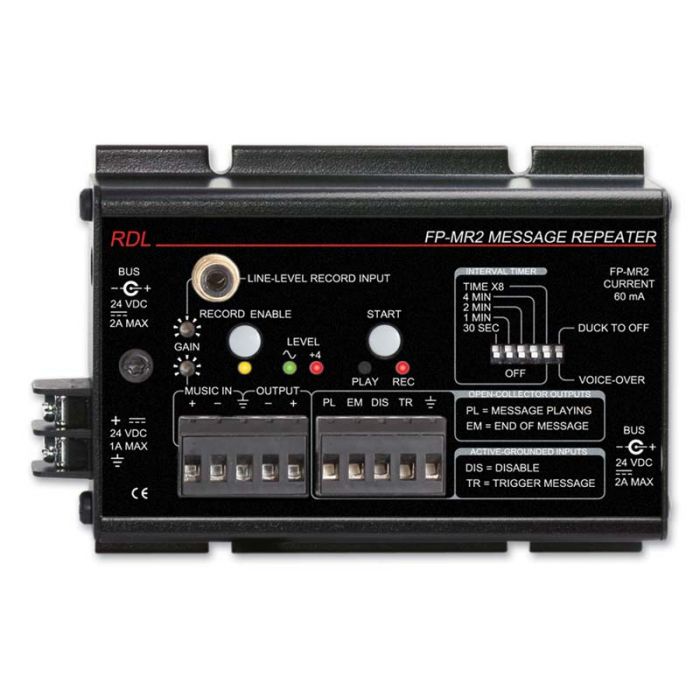

RDL FP-MR2 Message-Repeater

Eigenschaften:

Wiedergabe von Aufnahmen
Wiedergabequalität geeignet fuer Musikaufnahmen
Bis zu 1,7 Minuten Speicherkapazität
Externer Trigger für Wiedergabe
Wiederholung der Aufnahme in Zeitintervallen
Eingang für Musikeinspielung
Automatische Ausblendfunktion für Musikeingang


Das FP-MR2 ist ein elektronischer Tonsignalspeicher mit einer Speicherkapazität von bis zu einer Minute und 40 Sekunden. Die Aufnahme wird wiedergegeben in dem der TRIG Eingang nach Erde durchgeschaltet wird oder der START Knopf auf der Frontplatte bedient wird. Die Aufnahme kann auch in wählbaren Zeitabständen wiederholt werden mittels des Intervallzeitgebers im Modul. Der symmetrische Musikeingang hat einen Pegelregler mit dem der Musikpegel eingestellt wird. Bei Wiedergabe der Aufnahme, wird automatisch das Musiksignal ausgeblendet und nach abspielen wieder eingeblendet. Mittels eines Schalters kann gewählt werden ob das Musiksignal um 20 dB gedämpft oder ganz ausgeschaltet wird. Ausgangspegel des Moduls beträgt nominal +4 dBu und wird mittels der RDL 2 LED Pegelanzeige angezeigt.

Normaler Weise wird die Aufnahme vor der eigentlichen Installation vorgenommen, kann aber jederzeit Vorort verändert werden. Die Aufnahme wird auch bei Netzausfall beibehalten. Der Aufnahmeeingang ist ein Standard unsymmetrischer -10dBV Eingang mit Cinchbuchse. Ein Pegeltrimmer dient zur Einstellung des optimalen Aufnahmepegels, angezeigt durch ein zwei LED VU-Meter an der Frontplatte. Der RECORD ENABLE Knopf löscht die gespeicherte Aufnahme und bereiten das Modul für eine neue Aufnahme vor, angezeigt durch die RECORD ENABLE LED an der Frontplatte. Das Modul nimmt auf so lange der START Knopf gedrückt wird. Während der Aufnahme leuchtet die REC LED auf. Eine interner Kompressor regelt den Aufnahmepegel innerhalb 6 dB über einen Eingangssignalbereich von 20 dB ohne große hörbare Einwirkung auf die Wiedergabedynamik.


Aufnahmeeingang:
Eingang: 10 kΩ unsymetrisch
Eingangspegel: -20 dBV bis 0 dBV
Frequenzgang: 80 Hz bis 12 kHz (± 1,5 dB)
Rauschabstand: < 65 dB, bezogen auf +4 dBu
Musikeingang:
Eingang: 50 kΩ sym. oder unsym.
Einganspegel (für +4 dBu aus): -18 dBu sym. (-20 dBV unsym.) to +18 dBu sym. (+16 dBV unsym.)
Frequenzgang: 30 Hz bis 40 kHz (± 1 dB)
Klirrfaktor (THD+N): <0,05% (1 kHz)
Rauschabstand: > 70 dB, bezogen auf +4 dBu
Gleichtakunterdrückung: >70 dB (50 bis 150 Hz)
Ausgang: 150 Ω sym. oder 75 Ω unsym.
Ausgangspegel: +4 dBu nominal
Steuereingänge: TRIG und DISABLE, nach Erde durchschalten, 1 mA
Steuerausgänge: PLAYING and EOM, Open Collector / 25 mA
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 60 mA
Abmessungen: Höhe: 1,36 Zoll, 3,46 cm; Breite: 3,25 Zoll, 8,26 cm; Länge: 5,0 Zoll, 12,70 cm
Paketart: Karton
Paketabmessungen: 11.11 x 17.78 x 5.72 cm.
Versandgewicht: 0.395 kg
WEEE Gewicht: 0.29 kg
