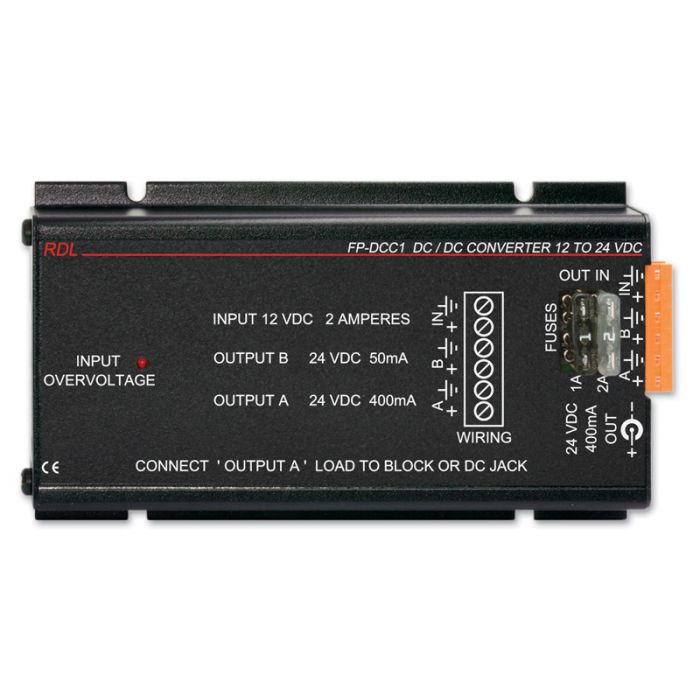

RDL FP-DCC1 Converter

Eigenschaften:

24 Vdc von einer 12 Vdc Quelle
Erlaubt Kfz Einsatz von 24 Vdc Modulen
24 Vdc Minus an Erde
Separate Ausgänge für hohe Stromlast< oder sehr niedrige Störspannung
Eingangsspannung durch Schraubanschlüsse oder Buchse
Bedienungskomfort typisch für RDL® FLAT-PAKs™


Das FP-DCC1 ist die Wahl in Anwendungen, in denen Audio- oder Videomodule von einer 12-Vdc-Quelle betrieben werden sollen. Ein Ausgang ist für hohe Stromlast ausgelegt und bietet 24 Vdc bei 400 mA. Mehrere Module oder Endverstärker (wie ST-PA2 oder ST-PA6) können von diesem Ausgang betrieben werden (sehen Sie Stromverteiler RDL ST-PD5 für mehrfache Modulanlagen). Ein zweiter Ausgang mit zusätzlicher Filterung steht mit 24 Vdc bei 50 mA für den Betrieb von Mikrofonvorverstärkern zur Verfügung. Beide Ausgänge können gleichzeitig benutzt werden. Die Ausgänge des FP-DDC1 liefern geregelte 24 VDC von einer 12 Vdc Eingangspannung wie in Batteriestromkreisen von Kfz. Wenn Spannungen über 15 VDC (möglich, wenn der Regler eines Kfz ausfällt), an den Eingang des FP-DCC1 angeschlossen werden, schützt sich das Modul, indem es seinen internen Schaltkreis abschaltet und die OVERVOLTAGE LED aufleuchtet.

Der Eingang und die Ausgänge des FP-DCC1sind gegen übermäßige Ströme und Rückspannungen geschützt. Das FP-DCC1 ist nicht zum Betrieb von erdfreien Modulen gedacht.


Ausgänge (3):
24 Vdc geregelt / 400 mA(Steckverbindung)
24 Vdc geregelt / 400 mA (Buchse)(Achtung: Die Gesamtlast darf 400 mA nicht überschreiten)
24 Vdc geregelt / 50 mA mit Filterung (Steckverbindung)
Sicherungen (2):
2 A Kfz Sicherung (Eingang)
1 A Kfz Sicherung (Ausgang)
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: 11 Vdc bis 14 Vdc / 1.5 A
Abmessungen: Höhe: 1,25 Zoll 3,18 cm; Breite: 3,25 Zoll 8,26 cm; Länge: 6,54 Zoll 16,61 cm
Paketart: Karton
Paketabmessungen: 11.11 x 17.78 x 5.72 cm.
Versandgewicht: 0.395 kg
WEEE Gewicht: 0.281 kg
