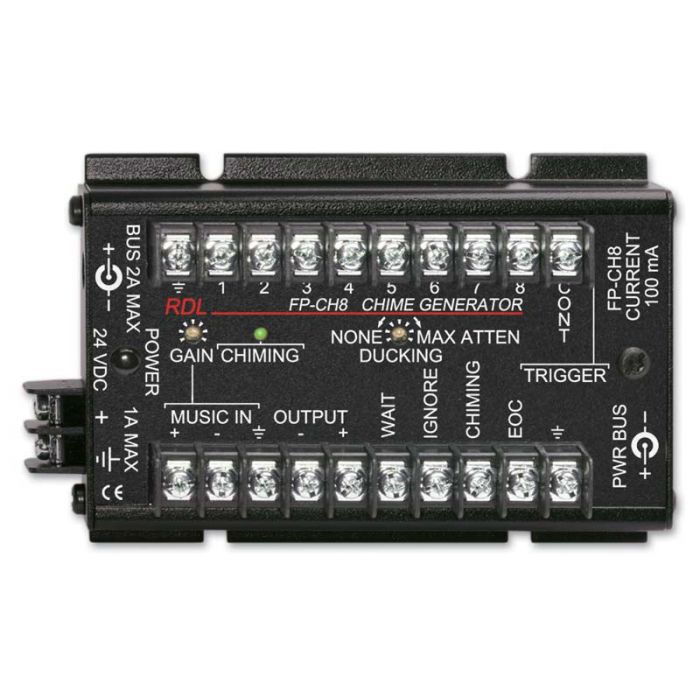

RDL FP-CH8 Chime Generator

Eigenschaften:

Acht verschiedene Tonkombinationen
Einzelner oder wiederholender Ton
Glockenton Klang durch synthetisierte Oberwellen
Externe triggering des Tons
Eingang für Musik oder Personenruf
Automatische Vorrangfunktion


Das FP-CH8 ist ein elektronischer Klangtongenerator mit acht vershiedenen synthetisierten Tonfolgen. Jede Tonfolge kann aus bis zu drei Tönen plus harmonischen Oberwellen bestehen. Die individuellen Tonfolgen bestehen teilweise aus einzelnen Tönen oder sequenziellen Tonfolgen. Die acht verschiedenen Signale werden durch eigene Triggereingänge abgerufen welche ein durchschalten nach Erde benötigen. Wird der CONT Eingang nach Erde durchgeschaltet wird das gewählte Signal so lange wiederholt bis der CONT Eingang wieder frei gegeben wird. Hintergrundmusik oder Personenruf können in den MUSIC IN Eingang eingespeist werden. Wird ein Signal vom Modul abgerufen, wird das Signal am MUSIC IN Eingang ausgeblendet. Die Ausblendtiefe kann eingestellt werden von 0 dB bis AUS (kein Signal), wodurch es möglich wird die Tonsignale des Moduls mit der eingespielten Musik zu mischen. Die CHIMING LED auf der Frontplatte zeigt an wenn ein Signal vom Modul gespielt wird. Durch die WAIT und IGNORE Eingänge kann das Abspielen verzögert werden oder in Notfällen verhindert werden.

Die Signale des Moduls sind: Einfacher Gong, doppelter Gong, dreifacher Gong, Konstanter Ton, manuell abrufbarer Ton, Eurosirene, drei Gong (verschiedene Frequenzen) und Multifrequenzton.


Musikeingang: 50 kΩ sym. oder unsym, +22 dBu max.
Frequenzgang: 20 Hz bis 50 kHz (± 0,5 dB)
Klirrfaktor (THD+N): < 0,05% (0 dB Verst., 50 Hz bis 20 kHz)
Rauschabstand: > 70 dB (0 dB Verst., bezogen auf +4 dBu)
Übersteuerungsreserve: > 16 dB (bezogen auf +4 dBu)
Verstärkung: 0 dB bis +22 dB (einstellbar)
Ausblendtiefe: 0 dB bis AUS (einstellbar)
Ausgang: 150 Ω sym., + 4 dBu oder 75Ω unsym.
Triggereingänge (8): Muss nach Erde durchschalten, 0,5 mA
Regeleingänge (3):
WAIT (Verzögerung)
IGNORE(Abspielen verhindern)
CONT (Ton wird wiederholt)
Steuerausgänge (2):
CHIMING (Open Collector / 25 mA),
EOC (100 ms Low Impuls nach Abspielen)
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 100 mA
Abmessungen: Höhe: 1,36 Zoll 3,46 cm; Breite: 3,25 Zoll 8,26 cm; Länge: 5,0 Zoll 12,7 cm
Paketart: Karton
Paketabmessungen: 11.11 x 17.78 x 5.72 cm.
Versandgewicht: 0.411 kg
WEEE Gewicht: 0.295 kg
