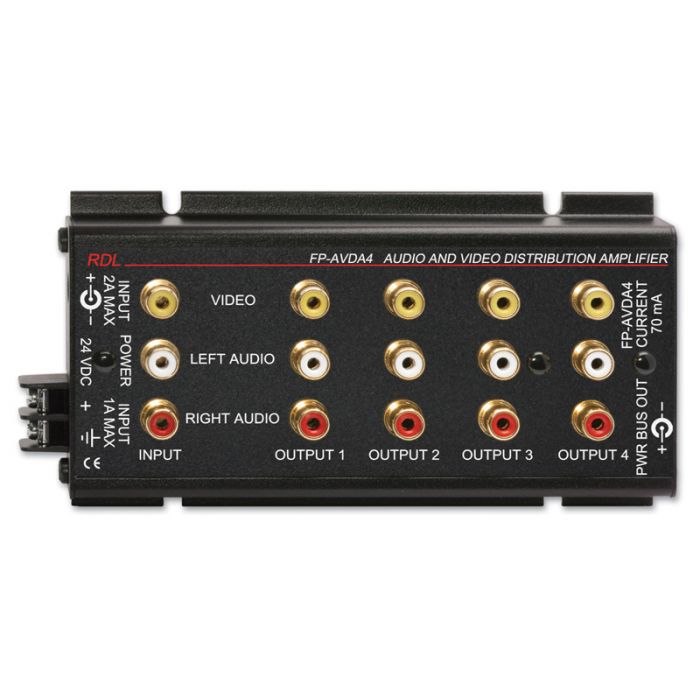

RDL FP-AVDA4 Audio/Video-Distributor

Verfügbarkeit unbekannt

Bestellnr.
157941

Audio-/Videoverteiler, 1x IN / 4x OUT, Cinchbuchsen, stereo

Eigenschaften:

Audio/Video Verteilung
Vier Ausgänge (Video + Stereo Audio)
75 Ω Video Impedanz am Eingang und Ausgang
Unsymmetrische Audio Eingänge und Ausgänge
Breitband Video - Flach bis 10 MHz
Bedienungskomfort typisch für RDL® FLAT-PAKs™


Das FP-AVDA4 ist die Wahl in vielen Anwendungen, in denen Videosignale und Audiosignale gleichzeitig verteilt werden müssen. Die Ausgangsimpedanz der Videoausgänge beträgt 75 Ω Unbenutzte Videoausgänge können offen gelassen werden. Anschluss der Betriebsspannung erfolgt seitlich entweder über Schraubanschlüsse oder Buchse. Am anderen Ende des FP-SVDA4 ist eine weitere Buchse angebracht mit der Betriebsspannung an weitere FLAT-PAK Module geleitet werden kann.


Eingang: Cinchbuchse, 1 V p-p
Eingangsimpedanz: 75 Ω
Verstärkung: 1 (0 dB)
Ausgänge (4): Cinchbuchse
Ausgangspegel: 1 V p-p (an 75 Ω )
Frequenzgang: 10 Hz bis 10 MHz (± 0,2 dB)
Rauschabstand: > 75 dB (bezogen auf 1 V p-p)
Ausgangsisolation: > 45 dB
Differentialverstärkung: 0,1%
Differentialphasengang: 0,1 Grad
Audio:
Eingänge (2): Cinch Buchsen (stereo), -10 dBV unsym.
Eingangsimpedanz: Cinch Buchsen (stereo), -10 dBV unsym.
Verstärkung: 1 (0 dB)
Ausgänge (8): Cinch Buchsen (4 stereo)
Ausgangsimpedanz: 150 Ω, treibt 10 kΩ Last
Frequenzgang: 20 Hz bis 40 kHz (± 0,25 dB)
Klirrfaktor (THD+N): < 0,05%; typ. 0,01% (1 kHz)
Intermodulation (IMD): < 0,02%
Ausgangspegel: -10 dBV
Übersteurungsreserve: > 18 dB
Rauschabstand: > 85 dB bezogen auf −10 dBV (20Hz bis 20 kHz)
Übersprechen: < -90 dB (20 Hz bis 20 kHz); typ < -80 dB (1 kHz)
Temperaturbereich: 0° C bis 55° C
Abmessungen: Höhe: 1,20 Zoll 3,05 cm; Tiefe: 3,25 Zoll 8,26 cm; Breite: 6,41 Zoll 16,28 cm
Spannungversorgung: Minus an Erde, 24 Vdc / 60 mA
Paketart: Karton
Paketabmessungen: 11.11 x 17.78 x 5.72 cm.
Versandgewicht: 0.406 kg
WEEE Gewicht: 0.295 kg

Mehr Informationen
Herkunftsland Vereinigte Staaten von Amerika
Zolltarifnummer 85176200
Marke RDL
