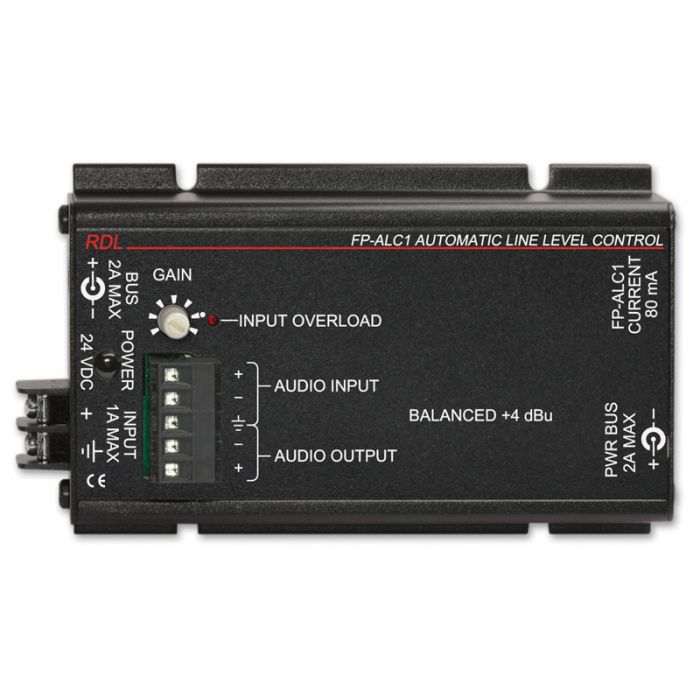

RDL FP-ALC1 Level-Control

Eigenschaften:

Gleichbleibende Signalpegel von verschiedenen Quellen
Zweiband Signalverarbeitung zur erhaltung hoher Klangqualität
Automatische Regelung von Ansprech- und Abfallzeiten
Einstellung mit nur einem Potentiometer
Regelbereich > 20 dB
Stummschaltung des Regelkreises bei zu geringen Pegeln
Bedienungskomfort typisch für RDL® FLAT-PAKs™


Das FP-ALC1 ist die Wahl für Anwendungen in denen gleichbleibende Signalpegel von verschiedenen Audioquellen benötigt werden. Stromversorgung wird entweder über Steckverbindungen hergestellt oder durch die DC Eingangsbuchse die seitlich am Gehäuse angebracht ist.

Das FP-ALC1 ist ein Mono Pegelregler. Ein- und Ausgangssignale werden durch Steckverbindungen an der Frontplatte angeschlossen. Für optimalen Arbeitsbereich sollte der Pegelregler, mit dem höchsten zu erwartenden Signalpegel so weit wie möglich aufgedreht werden ohne jedoch das die rote OVERLOAD LED aufleuchtet. Danach ist keine weitere Einstellung erforderlich. Somit lassen sich variierende Pegel von z.B. CD Spielern, Satelliten Systemen und Durchsage Anlagen auf konstantem Niveau halten.

Der Einsatzberiech des FP-ALC1 umfasst Durchsage Anlagen, Telefonmusik Systeme, Hintergrundmusik Anlagen und Intercom Systeme.


Eingang: 10 kΩ sym.Brückeneingang (kann auch unsym. angeschlossen werden)
Eingangspegel: +4 dBu (nominal)
Ausgang: 150 Ω sym. (kann auch unsym. angeschlossen werden)
Ausgangspegel: +4 dBu
Regelbereich: -16 dBu bis +14 dBu
Gate Schwellwert: -18 dBu (20 Hz bis 3 kHz)
Frequenzgang (ohne AGC): 20 Hz bis 20 kHz (± 0,75 dB)
Klirrfaktor (THD+N) (ohne AGC): < 0,15% (20 Hz bis 20 kHz)
Rauschabstand: > 90 dB (bezogen auf +4 dBu)
Übersteuerungsreserve: > 18 dB
Anzeigen (1): INPUT OVERLOAD LED
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 80 mA
Abmessungen: Höhe: 1,42 Zoll 3,61 cm; Breite: 3,25 Zoll 8,26 cm; Länge: 5,75 Zoll 14,61 cm
Paketart: Karton
Paketabmessungen: 11.11 x 17.78 x 5.72 cm.
Versandgewicht: 0.397 kg
WEEE Gewicht: 0.283 kg
