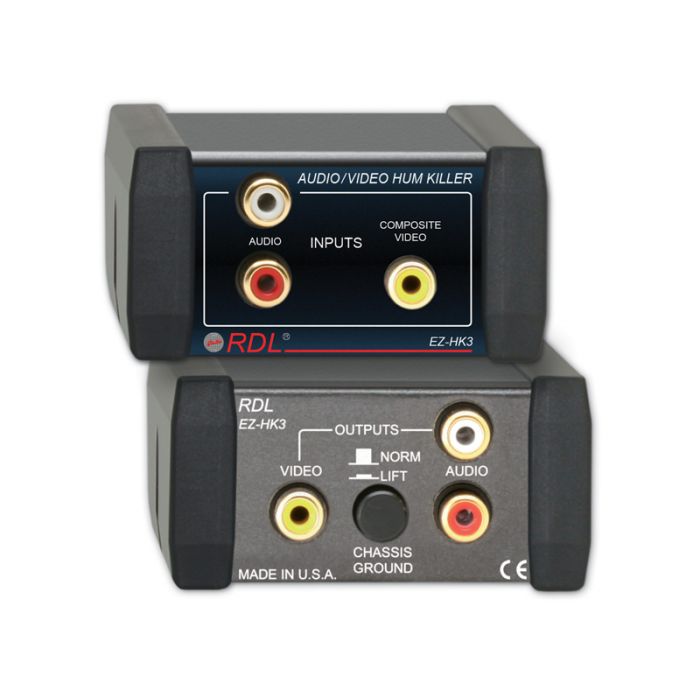

RDL EZ-HK3 Audio/Video Hum-Killer

Eigenschaften:

Verhindert Erdschleifen für Audio und Video
Unsym. Stereo galvanische Trennung
75 Ohm Video galvanische Trennung
Ein- und Ausgang an Cinchbuchsen
Mit Schalter wählbarer Erdfreier Ausgang
Stationärer oder mobiler Einsatz

Vorteile:

Vergoldete Anschlussbuchsen
Schalter für erdfreien Betrieb
Ausgezeichnete Videobandbreite


Das EZ‑HK3 ist ein Transformator Isolationsmodul zum Einsatz mit Audioeingängen hoher Impedanz und Standard 75 Ohm Videoeingängen. Ein- und Ausgansanschlüsse sind an vergoldeten Cinchbuchsen.

Der Masseanschluss der Eingangsbuchsen ist elektrisch vom Gehäuse und von der Ausgangsmasse isoliert. Der asseanschluss der Ausgangsbuchsen kann wenn erforderlich mittels eines Schalters mit dem Gehäuse verbunden werden.

Das EZ-HK3 verhindert durch Erdschleifen verursachtes Brummen wenn es zwischen einer unsymmetrischen Audio- und Videoquelle sowie Computern oder DVD Spielern und dem Eingang eines geerdeten Verstärkers angeschlossen wird.


Videoeingang: Video, 1 V p-p nominal, erdisoliert
Eingangsimpedanz: 75 Ω
Videobandbreite: 40 Hz bis >5 MHz
Audioeingang: Stereo an Cinchbuchsen, -10 dBV nominal, erdisoliert
Audioeingangsimpedanz: 10 kΩ
Audioausgang: Stereo an Cinchbuchsen, -10 dBV nominal
Audioausgangsimpedanz: 10 kΩ
Audiofrequenzgang: 20 Hz bis 20 kHz (± 1 dB)
Klirrfaktor (THD+N): <0,05% (1 kHz)
Übersprechen (Audio, Kannal zu Kannal): <-75 dB (20 Hz bis 10 kHz), <-65 dB (10 kHz bis 20 kHz)
Übersprechen (Video zu Audio): <-80 dB (bezogen auf -10 dBV)
Übersprechen (Audio zu Video): <-85 dB (bezogen auf 1 V p-p)
Erdisolation: mit Schalter wählbar (isoliert Audio- und Videoausgänge)
Verstärkung (Audio und Video): 0 dB (passiver Schaltkreis)
Gehäuseabmessungen: 2,9 Zoll (7,4 cm)Breite x 3 Zoll (7,6 cm)Tiefe
Einbauabmessungen: 1/6 Rackbreite
Paketart: Karton
Paketabmessungen: 9.21 x 11.75 x 5.4 cm.
Versandgewicht: 0.211 kg
WEEE Gewicht: 0.141 kg
