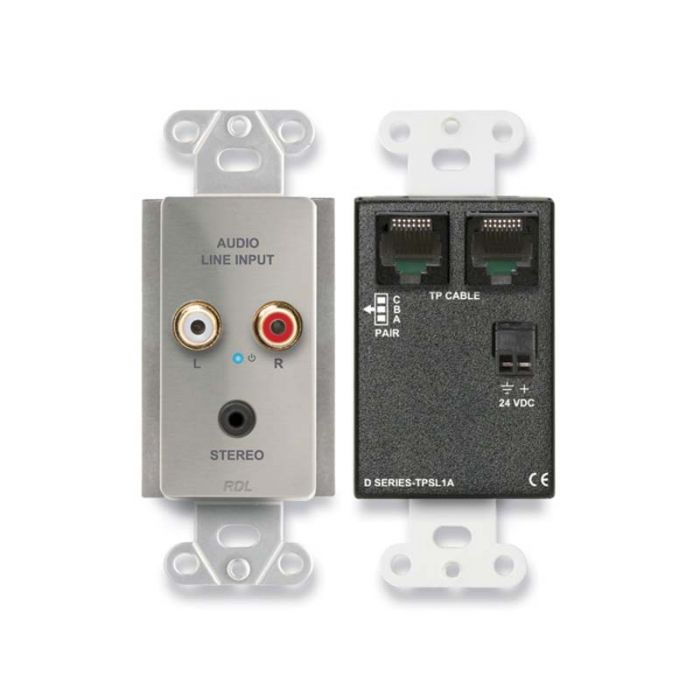

RDL DS-TPSL1AC Single-Pair Sender

Eigenschaften:

Stereo Eingang auf Mono summiert
Eingang an Klinkenbuchse oder zwei Cinchbuchsen
Schalter wählt welches Twisted Pair Kabel (A, B oder C) gespeist wird
Signal und Betriebsspannung werden an RJ45-Buchsen durchgespeist
Betriebsspannung durch Twisted Pair Kabel
Gesicherte Betriebsspannung speist angeschlossene Module
Spannungseingang an steckbarem Anschlussblock
Blaue LED zeigt Betriebsspannung an
Einsatz mit Format-A Sendern für ein oder zwei Kabelpaare
Schaltkreise in Studioqualität


Die -TPSL1A Module sind Sender für ein Kabalpaar zum Einsatz mit RDL Format-A Twisted Pair Produkten. Diese Module sind geeignet zur Montage in Wandkästen, Geräteschränken oder beliebigen Gehäusen die es dem Benutzer erlauben Audioquellen anzuschliessen.

Die -TPSL1A Module haben einen Stereo Linepegeleingang an einer Klinkenbuchse oder zwei Cinchbuchsen welcher auf Mono summiert wird. Diese unsymmetrischen Eingänge sind für -10 dBV Consumerpegel ausgelegt. Diese Module speisen nur ein Twisted Pair Kabelpaar und können somit Betriebsspanung und Signale von anderen Mikrofon- oder Linepegel Format-A Sendern erhalten. Zwei wietere Sender für ein Kabelpaar oder ein Sender für zwei Kabelpaare können mit dem -TPSL1A kombiniert werden. Wenn drei Sender für ein Kabelpaar zusammen angeschlossen werden, muss jedes Modul ein anderes Kabelpaar A, B oder C speisen. Signale und Betriebsspannung werden an die RJ45-Buchsen an der Rückseite angeschlossen.

Das -TPSL1A kann direkt durch den Schraubanschlussblock an der Rückseite mit 24 Vdc Betriebsspannung versorgt werden. Diese Betriebsspannung wird an alle weiteren angeschlossenen Module durchgespeist. Das -TPSL1A kann auch von einem anderen angeschlossenen Twisted Pair Modul, Signalverteiler oder RDL Stromverteiler mit Betriebsspannung versorgt werden. Betriebsspannung wird durch eine LED an der Front angezeigt.

RDL FORMAT-A Produkte bieten Audioleistung welche abgeschirmten Verkabelungen gleichwertig oder überlegen ist. Die Vielseitigkeit, einfache Installation, automatische Sicherung der Betriebsspannung, hohe Gleichtaktunterdrückung, geringes Rauschen und niedrige Verzerrungen machen diese Twisted Pair Modulserie zur idealen Wahl für System Entwickler und Installateure.


Eingang: 10 kΩ unsymmetrisch (links und rechts)
Eingangsanschluss: Klinkenbuchse oder zwei Cinchbuchsen
Eingangspegel: -10 dBV
Format-A Kabelpaar: Durch Schalter wählbar A, B, oder C
Format-A Eingang: RJ45-Buchse
Ausgang: RDL TP Format-A
Ausgangsanschluss: RJ45-Buchse
Frequenzgang: 20 Hz bis 20 kHz (+/- 0,25 dB)
Klirrfaktor (THD+N): < 0,05% (20 Hz bis 20 kHz)
Rauschabstand: > -90 dB
Übersteuerungsreserve: > 18 dB
Anzeige: Betriebsspannung (LED)
Spannungsanschluss (2): Steckbarer Anschlussblock; RJ45-Buchse
Spannungsversorgung: 24 Vdc / 25 mA plus angeschlossene Module
Abmessungen: 1,6 Zoll (4,06 cm) Breite; 4,11 Zoll (10,45 cm) Höhe; 1,89 Zoll (4,8 cm) Tiefe
Einbautiefe: 2,4 Zoll (6,1 cm)
Temperaturbereich: 0° C bis 55° C
