RDL DS-TPS3A Three-Pair Sender

Eigenschaften:

XLR-Mikrofoneingang mit Phantomspannung
Verstärkung mittels Schalter wählbar
Zwei -10 dBV Linepegeleingänge mit Cinchbuchsen
Mikrofon speist Paar A; L speist Paar B; R speist Paar C
Kann Betriebsspannung von anderen Modulen erhlaten
Gesicherte Spannung speist angeschlossene Module
Betriebsspannungseingang durch Anschlussblock
Blaue LED an der Frontplatte zeigt Betriebsspannung an
Benutzt alle drei Signal-Kabelpaare
Schaltkreise in Studioqualität

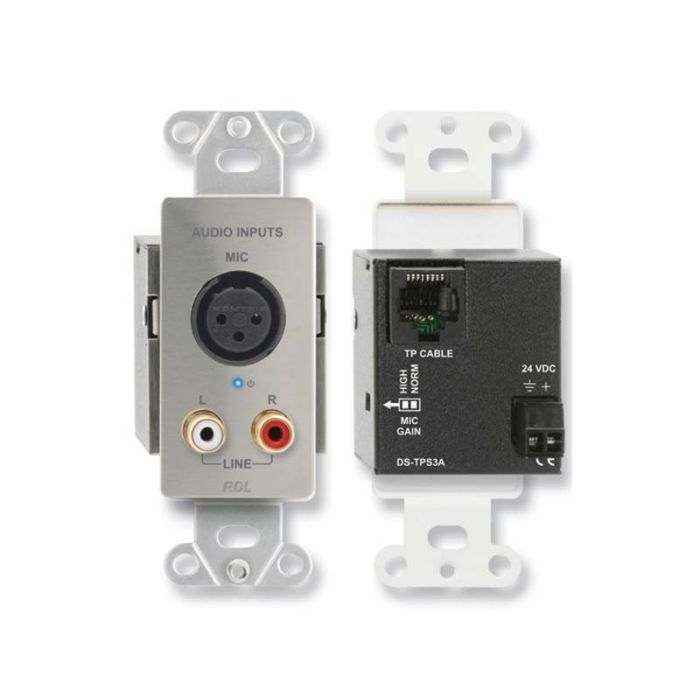

Die -TPS3A Module sind Sendermodule für drei Kabelpaare zum Einstz mit RDL Format-A Twisted Pair Produkten. Diese Module können in Wandmontagekästen, Geräteschränken oder anderen Gehäusen eingebaut werden. Die D- und DS- Modelle können in in RDL WB-1U und WB-2U Wandmontagekästen oder in US Standard Wandmontage Kästen eingebaut werden. Die D-TPS3A hat eine weiße Frontplatte mit grauer Beschriftung passend zu RDL Decora©-style Fernsteuerungen. Das D-TPS3A hat eine Edelstahl-Frontplatte passend zu RDL Decora©-style Fernsteuerungen. Das AF-TPS2A ist ein APPFLEX Modul zur Montage in Wandmontagekästen, Geräteschränken oder anderen Gehäusen. Das EM-TPS3A ist ein Modul mit einer quadratischen 45 mm Front und passt in europäische Montagekästen und Rahmen. Da europäische Wandmontagekästen nicht tief genug sind die RJ45 Buchse zu akzeptieren, werden die EM Module mit steckbaren Schraubanschlussblöcken geliefert.

Die -TPS3A Module haben einen XLR-Mikrofoneingang und zwei unsym. Linepeleingänge mit Cinchbuchsen-zum Anschluss an eine -10 dBV Stereoquelle. Der Mikrofoneingang bietet 24 Vdc Phanomspeisung nach IEC Norm und kann an dynamishe oder Kondensatormikrofone angeschlossen werden. Signale werden durch Verstärker in Studioqualität auf optimale Arbeitspegel gebracht. Ein Schalter erlaubt Einstellung der Verstärkung des Mikrofoneingangs. Üblicherweise wird dieser Schalter auf NORM gestellt. Wenn aber niedrige Mikrofonpegel erwartet werden kann die HIGH Stellung höhere Verstärkung bieten. Das verstärkte Mikrofonsignal wird zu Paar A geführt. Die Linepegelsignale werden auf Paare B und C geführt. Diese Module benutzen alle 3 Format-A Kabelpaare und sind somit nicht geignet Signale vone weiteren Sendermodulen an zu nehmen. Das -TPS3A darf nicht mit anderen Sendermodulen kombiniert werden. Das -TPS3A kann direkt von einer 24 Vdc Spannungsquelle betrieben werden. Anschluss erfolgt durch einen Steckbaren Schraubanschlussblock. Das -TPS3A kann auch Betriebsspannung durch die RJ45 Buchse erhalten von einem anderen Format-A Modul oder einem Stromverteiler. Eine LED and der Front zeigt Betriebsspannung an.

RDL Format-A Produkte bieten Audioleistung welche abgeschirmten Verkabelungen gleichwertig oder überlegen ist. Die Vielseitigkeit, einfache Installation, automatische Sicherung der Betriebsspannung, hohe Gleichtaktunterdrückung, geringes Rauschen und niedrige Verzerrungen machen diese Twisted Pair Modulserie zur idealen Wahl für System Entwickler und Installateure.


Eingänge (3): Mikrofon: 1,2 kΩ sym. mit IEC 24 Vdc Phantomspannung; Linepegel (links und rechts): 10 kΩ unsym.
Eingangsanschluss: Mikrofon: XLR; Linepegel: Cinchbuchsen
Eingangspegel: Mikrofon: -45 bis -65 dBu sym.; max.: -40 dBu (HIGH Verst), -28 dBu (NORM Verst.); Linepegel: -10 dBV unsym..; +10 dBV Max
Format-A Kabelpaare: A (Mikrofon); B (unsym Linepegel links); C (unsym Linepegel rechts)
Verstärkung: Mikrofon: 50 dB (NORM) oder 63 dB (HIGH), durch Schalter gewähltl; Line: 12 dB
Ausgang: RDL TP Format-A
Ausgangsanschluss: RJ45 (Modelle D-, DS-, AF-); Anschlussblocklock (Model EM-)
Frequengang: Mikrofon:100 Hz bis 30 kHz (± 1 dB) integraler Hochpass, -10 dB / 30 Hz; Line: 20 Hz bis 50 kHz (± 0,5 dB)
Klirrfaktor (THD+N): Mikrofon: < 0,1% (80 Hz bis 20 kHz); Line: < 0,05% (20 Hz bis 50 kHz); <0,005% (1 kHz)
Rauschabstand: Mikrofon: > 80 dB (NORM Verst.), > 70 dB (HIGH Verst); Line: > 95 dB bezogen auf +4 dBu
Übersprechen: Lineeingang zu Line: < 90 dB (1 kHz); < 75 dB (20 Hz bis 20 kHz); Lineeingang zu Mikrofon (HIGH Verst): < 65 dB (1 kHz), < 60 dB (20 Hz bis 20 kHz); Lineeingang zu Mikrofon (NORM Verst.): < 75 dB (1 kHz), < 70 dB (20 Hz bis 20 kHz)
Übersteuerungsreserve: > 18 dB bezogen auf +4 dBu
Gleichtaktunterdrückung: Mikrofon: > 60 dB (HIGH Verst. 50 Hz bis 150 Hz), > 65 dB (NORM Verst 50 Hz bis 150 Hz)
Anzeigen: Eingangsspannung, LED
Spannungseingänge (2): Steckbarer Anschlussblock; RJ45
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: 24 Vdc / 65 mA plus Angeschlossene Module
Abmessungen: Breite: 5,64 cm; Höhe: 7,04 cm; Tiefe: 4,8 cm
Einbautiefe: 6,1 cm (Modelle D-, DS-, AF-); 39 mm (Modelle EM-)
Paketart: Karton
Paketabmessungen: 9.21 x 11.75 x 5.4 cm.
Versandgewicht: 0.181 kg
WEEE Gewicht: 0.113 kg
