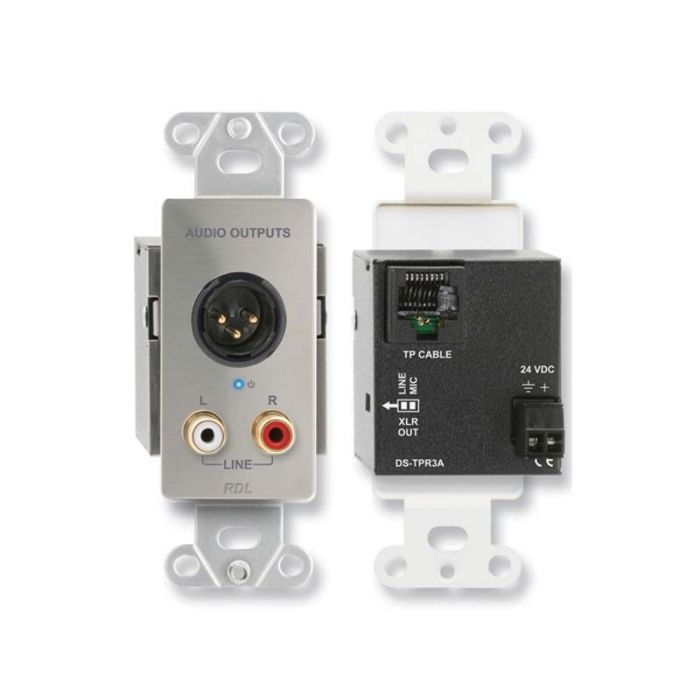

RDL DS-TPR3A Three-Pair Receiver

Verfügbarkeit unbekannt

Bestellnr.
157855

Empfängermodul, 3 Ausgänge, XLR und Cinch, Edelstahl-Design

Eigenschaften:

Sym. Mikrofon-oder Linepegel XLR Ausgang
Ausgangspegel mittels Schalter wählbar
Zwei unsym. -10 dBV Ausgänge auf Cinchbuchsen
XLR von Paar A; L von Paar B; R von Paar C
Kann Betriebsspannung von anderen Modulen erhalten
Gesicherte Spannung speist angeschlossene Module
Betriebsspannungseingang durch Anschlussblock
Blaue LED an der Frontplatte zeigt Betriebsspannung an
Benutzt alle 3 drei Signal-Kabelpaare
Schaltkreise in Studioqualität


Die -TPR3A Serie sind Empfängermodule für drei Kabelpaare zum Einsatz mit RDL Format-A Twisted Pair Produkten. Diese Module können in Wandmontagekästen, Geräteschränken oder anderen Gehäusen eingebaut werden. Die D- und DS- Modelle können in in RDL WB-1U und WB-2U Wandmontagekästen oder in US Standard Wandmontagekästen eingebaut werden. Das D-TPR3A hat eine weiße Frontplatte mit grauer Beschriftung passend zu RDL Decora©-style Fernsteuerungen. Das D-TPR3A hat eine Edelstahl-Frontplatte passend zu RDL Decora©-style Fernsteuerungen. Das AF-TPR3A ist ein APPFLEX Modul zur Montage in Wandmontagekästen, Geräteschränken oder anderen Gehäusen. Das EM-TPR3A ist ein Modul mit einer quadratischen 45 mm Front und passt in europäische Montagekästen und Rahmen. Da europäische Wandmontagekästen nicht tief genug sind die RJ45 Buchsen zu akzeptieren, werden die EM- Module mit steckbaren Schraubanschlussblöcken geliefert.

Die -TPR3A Module haben einen XLR-Ausgang und zwie Chinchbuchsen-Ausgänge. Der Ausgangspegel von der XLR-Buchse kann auf Mikrofron-oder Linepegel mittles eines Schalters eingestellt werden. Audiosignale von Kabelpaaren B und C werden durch Treiberverstärker mit -10 dBV Linepegel and die Cinchbuchsen geführt. Obwohl die -TPR3A Module von allen drei Signal-Kabelpaaren gespeist werden, können zusätzliche Empfängermodule an das Twisted Pair Kabel angeschlossen werden. Da der Eingang deiser Module das Signal nicht belastet, können weitere Module das gleiche Signal and anderer Stelle abgreifen. Es können bis zu zehn Format-A Empfängermodule an das gleiche Kabelpaar angeschlossen werden. Die Möglichkeit ein bestimmtes Signal mit Format-A Empfängermodulen an verschiedenen Stellen abgreifen zu können erlaubt sehr flexible Systemgestaltung. Betriebsspannung und Signale laufen alle durch die RJ45 Buchsen.

Die 24 Vdc Betriebspannung kann direkt an das Modul durch die Buchse oder den Anschlussblock angeschlossen werden. In diesem Fall kann das Modul durch die RJ45 Buchsen alle angeschlossenen Module mit Betriebsspannung versorgen. Es kann aber auch von anderen Format-A Modulen durch RJ45 Buchse mit Betriebsspannung versorgt werden. Eine LED an der Front zeigt Betriebsspannung an.

RDL FORMAT-A Produkte bieten Audioleistung welche abgeschirmten Verkabelungen gleichwertig oder überlegen ist. Die Vielseitigkeit, einfache Installation, automatische Sicherung der Betriebsspannung, hohe Gleichtaktunterdrückung, geringes Rauschen und niedrige Verzerrungen machen diese Twisted Pair Modulserie zur idealen Wahl für System Entwickler und Installateure.


Eingang: RDL Format-A
Eingangsanschluss: RJ45 (Modelle D-, DS-, AF-); Anschlussblock (Model EM-)
Format-A Kabelpaare (3): A, B, C
Ausgänge (3): 150 Ω sym.; 100 Ω unsym.
Ausgangsanschluss: XLR (sym Mikrofon oder Line); Cinchbuchse (2)
Ausgangspegel: XLR: -45 dBu Mikrofon or +4 dBu Linepegel, mittels Schalter gewählt; Cinchbuchse: -10 dBV
Frequenzgnag: 10 Hz bis 50 kHz (± 0,1 dB)
Klirrfaktor(THD+N): < 0,005%
Rauschabstand: > 90 dB bezogen auf +4 dBu
Übersprechen: < 90 dB (1 kHz); <75 dB (20 Hz bis 20 kHz)
Übersteuerungsreserve: > 18 dB bezogen auf +4 dBu
Gleichtaktunterdrückung: > 80 dB (50 Hz bis 150 Hz)
Anzeigen: Eingangsspannung, LED
Spannungseingänge (2): Steckbarer Anschlussblock; RJ45
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: 24 Vdc / 45 mA plus Angeschlossenen Module
Abmessungen: Breite 4,06 cm; Höhe: 10,45 cm; Tiefe: 4,8 cm
Einbautiefe: 6,1 cm (Modelle D-, DS-, AF-); 39 mm (Modelle EM-)
Paketart: Karton
Paketabmessungen: 9.21 x 11.75 x 5.4 cm.
Versandgewicht: 0.184 kg
WEEE Gewicht: 0.118 kg
