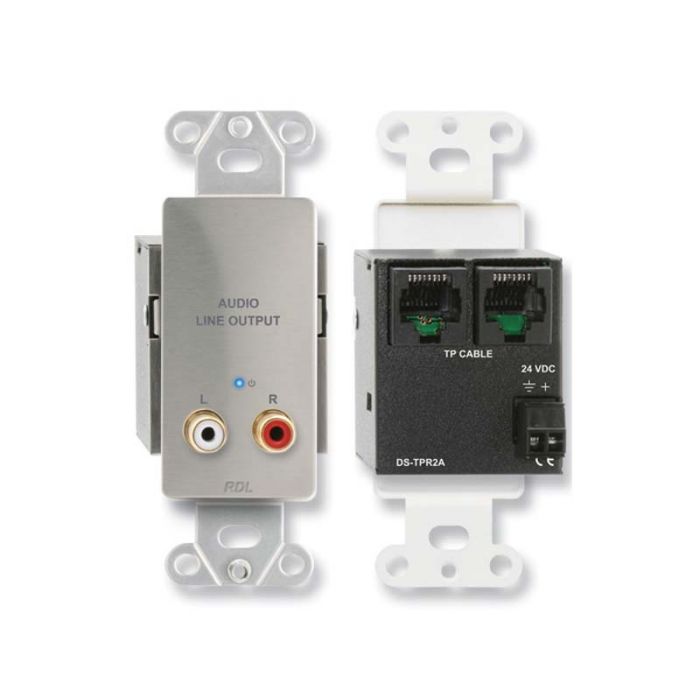

RDL DS-TPR2AC Two-Pair Receiver

Eigenschaften:

Zwei unsym. -10 dBV Ausgänge auf Cinchbuchsen
Linker (L) Ausgang von Paar B; Rechter (R) Ausgang von Paar C
Signal und Spannung werden an RJ45 durchgespeist
Versorgung angeschlossener Module mit Betriebsspannung
Gesicherte Spannung speist angeschlossene Module
Betriebsspannungseingang durch Anschlussblock
Blaue LED an der Frontplatte zeigt Betriebsspannung an
Zum kombinieren mit Format-A Empfängermodulen
Schaltkreise in Studioqualität


Die TPR2A Serie sind Empfängermodule für zwei Kabelpaare zum Einsatz mit RDL Format-A Twisted Pair Produkten. Diese Module können in Wandmontagekästen, Geräteschränken oder anderen Gehäusen eingebaut werden. Die D- und DS- Modelle können in in RDL WB-1U und WB-2U Wandmontagekästen oder in US Standard Wandmontagekästen eingebaut werden. Das D-TPR2A hat eine weiße Frontplatte mit grauer Beschriftung passend zu RDL Decora©-style Fernsteuerungen. Das D-TPR2A hat eine Edelstahl-Frontplatte passend zu RDL Decora©-style Fernsteuerungen. Das AF-TPR2A ist ein APPFLEX Modul zur Montage in Wandmontagekästen, Geräteschränken oder anderen Gehäusen. Das EM-TPR2A ist ein Modul mit einer quadratischen 45 mm Front und passt in europäische Montagekästen und Rahmen. Da europäische Wandmontagekästen nicht tief genug sind die RJ45 Buchsen zu akzeptieren, werden die EM Module mit steckbaren Schraubanschlussblöcken geliefert.

BESCHREIBUNG: Die -TPR2A Module haben zwei Cinchbuchsen-Ausgänge. Die Signale von Kabelpaaren B und C werden durch hochwertige Verstärker an die Cinchbuchsen mit -10 dBV Linepegel geführt.

Dieses Modul nimmt nur Signale von zwei Kablepaare an. Die D-, DS-, und AF Modelle haben eine zweite RJ45 Buchse zum Anschluss von weiteren Empfängermodulen. Bei EM- Modulen werden die entsprechenden Kabelpaare an dem Schraubanschlussblock parallel angeschlossen. Ein weiteres Empfängerermodul für ein Kabelpaar kann mit einem -TPR2A kombiniert werden. Da der Eingang deiser Module das Signal nicht belastet, können weitere Module das gleiche Signal and anderer Stelle abgreifen. Es können bis zu zehn FORMAT-A Empfängermodule an das gleiche Kabelpaar angeschlossen werden. Die Möglichkeit ein bestimmtes Signal mit Format-A Empfängermodulen an verschiedenen Stellen abgreifen zu können erlaubt sehr flexible Systemgestaltung. Betriebsspannung und Signale laufen alle durch die RJ45 Buchsen.

Die 24 Vdc Betriebspannung kann direkt an das Modul durch die Buchse oder den Anschlussblock angeschlossen werden. In diesem Fall kann das Modul durch die RJ45 Buchsen alle angeschlossenen Module mit Betriebsspannung versorgen. Es kann aber auch von anderen Format-A Modulen durch RJ45 Buchse mit Betriebsspannung versorgt werden. Eine LED an der Front zeigt Betriebsspannung an.

RDL Format-A Produkte bieten Audioleistung welche abgeschirmten Verkabelungen gleichwertig oder überlegen ist. Die Vielseitigkeit, einfache Installation, automatische Sicherung der Betriebsspannung, hohe Gleichtaktunterdrückung, geringes Rauschen und niedrige Verzerrungen machen diese Twisted Pair Modulserie zur idealen Wahl für System Entwickler und Installateure.


Eingnag: RDL Format-A
Eingangsanschluss: RJ45 (Modelle D-, DS-, AF-); Anschlussblock (Model EM-)
Format-A Kabelpaare (2): B (links); C (rechts)
Format-A Ausgang: RJ45 (nicht auf EM- Model )
Ausgang: 100 Ω sym.
Ausgangsanschluss: Cinchbuchse
Frequenzgang: 10 Hz bis 50 kHz (± 0,1 dB)
Klirrfaktor(THD+N): < 0,005%
Rauschabstand: > 90 dB bezogen auf +4 dBu
Übersprechen: < 90 dB (1 kHz); <75 dB (20 Hz bis 20 kHz)
Übersteuerungsreserve: > 18 dB bezogen auf +4 dBu
Gleichtaktunterdrückung: > 80 dB (50 Hz bis 150 Hz)
Anzeigen: Eingangsspannung, LED
Spannungseingänge (2): Steckbarer Anschlussblock; RJ45
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: 24 Vdc / 45 mA plus Angeschlossenen Module
Abmessungen: Breite 4,06 cm; Höhe: 10,45 cm; Tiefe: 4,8 cm
Einbautiefe: 6,1 cm (Modelle D-, DS-, AF-); 39 mm (Modelle EM-)
Paketart: Karton
Paketabmessungen: 9.21 x 11.75 x 5.4 cm.
Versandgewicht: 0.179 kg
WEEE Gewicht: 0.111 kg
