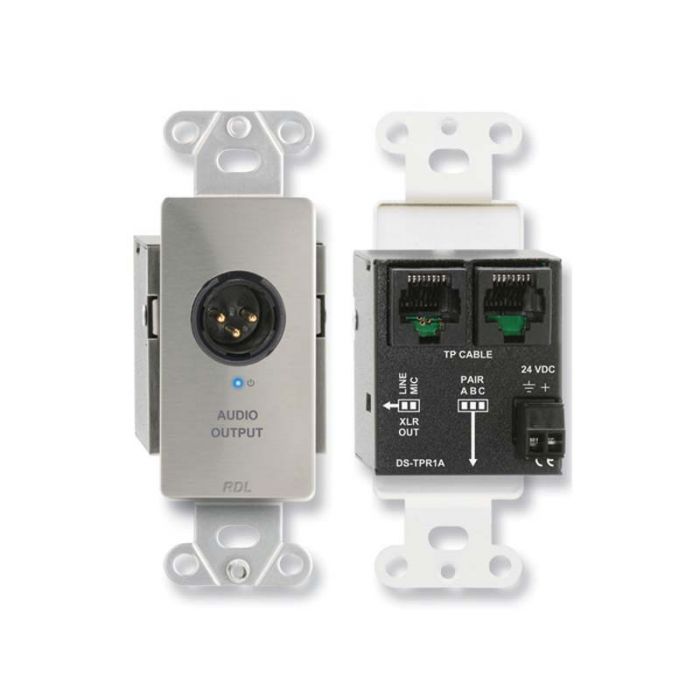

RDL DS-TPR1AC Single-Pair Receiver

Eigenschaften:

Sym. Mikrofon-oder Linepegel XLR Ausgang
Ausgangspegel durch Schalter wählbar
Schalter wählt gespeiste Kabelpaar an, A, B oder C
Signal und Spannung werden an RJ45 durchgespeist
Kann Betriebsspannung von anderen Modulen erhalten
Gesicherte Spannung speist angeschlossene Module
Betriebsspannungseingang durch Anschlussblock
Blaue LED an der Frontplatte zeigt Betriebsspannung an
Zum kombinieren mit Format-A Empfängermodulen
Schaltkreise in Studioqualität


Die TPR1A Serie sind Empfängermodule für ein Kabelpaar zum Einsatz mit RDL Format-A Twisted Pair Produkten. Diese Module können in Wandmontagekästen, Geräteschränken oder anderen Gehäusen eingebaut werden. Die D- und DS- Modelle können in in RDL WB-1U und WB-2U Wandmontagekästen oder in US Standard Wandmontagekästen eingebaut werden. Das D-TPR1A hat eine weisse Frontplatte mit grauer Beschriftung passend zu RDL Decora©-style Fernsteuerungen. Das D-TPR1A hat eine Edelestahl-Frontplatte passend zu RDL Decora©-style Fernsteuerungen. Das AF-TPR1A ist ein APPFLEX Modul zur Montage in Wandmontagekästen, Geräteschränken oder anderen Gehäusen. Das EM-TPR1A ist ein Modul mit einer quadratischen 45 mm Front und passt in europäische Montagekästen und Rahmen. Da europäische Wandmontagekästen nicht tief genug sind die RJ45 zu akzeptieren, werden die EM Module mit steckbaren Schraubanschlussblöcken geliefert.

Die -TPR1A Module haben eine XLR Ausgangsbuchse. Mittles eiens Schalter and der Rückplatte wird gewählt welches Format-A Kabelpaar angewählt wird. Das von der RJ45 Eingangsbuchse gewählte Signal wir and die XLR Ausgangsbuchse geführt. Der Ausgangspegel kann mittels eines Schalters auf Mikrofon-oder Linepegel eingestellt werden. Dieses Modul nimmt nur Signale von einem Kablepaar an. Die D-, DS-, und AF Modelle haben eine zweite RJ45 zum Anschluss von weiteren Empfängermodulen. Bei EM Modelen werden die entsprechenden Kabelpaare an dem Schraubanschlussblock parallel angeschlossen. Zwei weitere Empfängerermodule für ein Kabelpaar oder ein Empfängerermodul für zwei Kabelpaare können mit einem -TPR1A kombiniert werden. Wenn drei Empfängerermodule für ein Kabelpaar kombiniert werden, muss jedes Modul ein separates Kabelpaar speisen. Da der Eingang deiser Module das Signal nicht belastet, können weitere Module das gleiche Signal an anderer Stelle abgreifen. Es können bis zu zehn FORMAT-A Empfängermodule an das gleiche Kabelpaar angeschlossen werden. Die Möglichkeit ein bestimmtes Signal mit FORMAT-A Empfängermodulen an verschiedenen Stellen abgreifen zu können erlaubt sehr flexible Systemgestaltung. Betriebsspannung und Signale laufen alle durch die RJ45 Buchsen.

Die 24 Vdc Betriebspannung kann direkt an das Modul durch die Buchse oder den Anschlussblock angeschlossen werden. In diesem Fall kann das Modul durch die RJ45 Buchsen alle angeschlossenen Module mit Betriebsspannung versorgen. Es kann aber auch von anderen Format-A Modulen durch RJ45 Buchse mit Betriebsspannung versorgt werden. Eine LED an der Front zeigt Betriebsspannung an.

RDL FORMAT-A Produkte bieten Audioleistung welche abgeschirmten Verkabelungen gleichwertig oder überlegen ist. Die Vielseitigkeit, einfache Installation, automatische Sicherung der Betriebsspannung, hohe Gleichtaktunterdrückung, geringes Rauschen und niedrige Verzerrungen machen diese Twisted Pair Modulserie zur idealen Wahl für System Entwickler und Installateure.


Eingang: RDL FORMAT-A
Eingangsanschluss: RJ45 (Modelle D-, DS-, AF-); Anschlussblock (Model EM-)
Format-A Kabelpaar: Durch Schalter wählbar, A, B, oder C
Format-A Ausgang: RJ45 (nicht auf EM- Modellen)
Ausgang: 150 Ω sym.
Ausgangsanschluss: XLR
Ausgangspegel: -45 dBu Mic. oder +4 dBu Linepegel, Durch Schalter wählbar
Frequenzgang: 10 Hz bis 50 kHz (± 0,1 dB)
Klirrfaktor (THD+N): < 0,005%
Rauschabstand: > 90 dB bezogen auf +4 dBu
Übersteuerungsreserve: > 18 dB bezogen auf +4 dBu
Gleichtaktunterdrückung: > 80 dB (50 Hz bis 150 Hz)
Anzeigen: Eingangsspannung,LED
Spannungseingänge (2): Steckbarer Anschlussblock; RJ45
Spannungsversorgung: 24 Vdc / 45 mA plus Angeschlossenen Module
Abmessungen: Breite 4,06 cm; Höhe: 10,45 cm; Tiefe: 4,8 cm
Einbautiefe: 6,1 cm (Modelle D-, DS-, AF-); 39 mm (Modelle EM-)
Paketart: Karton
Paketabmessungen: 9.21 x 11.75 x 5.4 cm.
Versandgewicht: 0.175 kg
WEEE Gewicht: 0.109 kg
