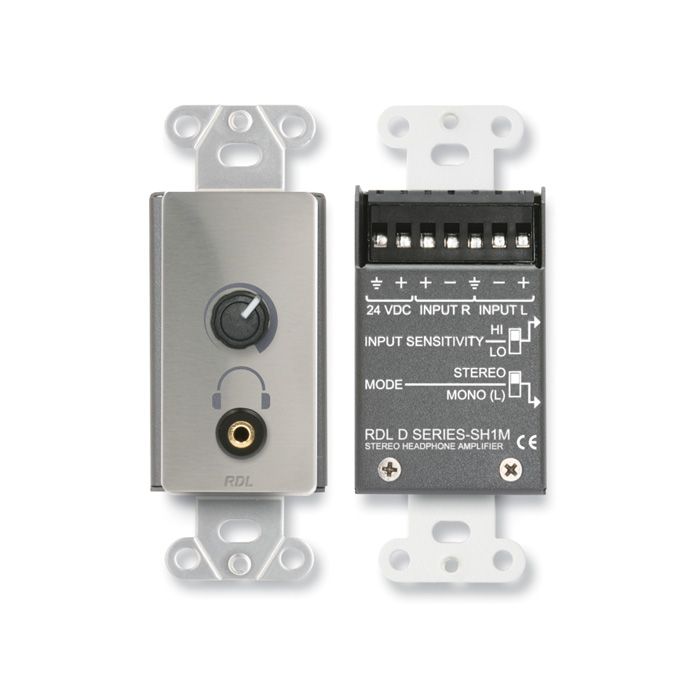

RDL DS-SH1M Headphone-Amplifier

Verfügbarkeit unbekannt

Bestellnr.
157843

Kopfhörerverstärker, stereo, mit 3,5 mm Klinkenbuchse, Edelstahl-Design

Eigenschaften:

Stereo VCA Lautstärkeregelung für lange Lebensdauer
Symmetrischer oder unsymmetrischer Eingang
Mit Schalter wählbare Eingangsempfindlichkeit
Mit Schalter wählbarer Stereo-oder Monobetrieb (links)
Kopfhörerverstärker für hoch-oder niederohmige Kopfhörer
Ausgänge: Mini-Klinke


Das D/DS-SH1M wird eingesetzt in Anwendungen in welchen Kopfhörer beliebeger Impedanz von symmetrischen oder unsymmetrischen Quellen angetrieben werden sollen. Das -SH1 ist ein zweikanliger Kopfhörerverstärker mit symmetrischen oder unsymmetrischen Eingängen. Eingangspegel von -20 dBV bis +20 dBu können angeschlossen werden. Zwei Schalter die seitlich am Modul angebracht sind werden vor Montage eingestellt. Ein Schalter stellt die Eingangsempfindlichkeit ein. Der andere Schalter wählt zwischen Mono oder Stereobetrieb. Im Monobetrieb wird der linke Eingang für beide Ausgangskanäle benutzt. Nur der linke Eingang sollte in diesem Fall benutzt werden. Der Lautstärkeregler ist ein hochwertiges Potentiometer das eine VCA Schaltung ansteuert. Audiosignale werden nicht durch das Potentiometer selbst geschickt. Dies garantiert jahrelangen störungsfreien Betrieb. Die Ausgangsverstärker liefern mehr als 50 mW an ein Kopfhörersystem. Betriebsspannung des Moduls ist 24 Vdc.


Eingänge (2): 10 Ω sym. oder unsym.
Eingangspegel:
+4 dBu nominal (niedrige Eingangsempfindlichkeit);
-15 dBV nominal (hohe Eingangsempfindlichkeit)
Maximaler Eingangspegel:
+21 dBu (niedrige Eingangsempfindlichkeit);
+3 dBu (hohe Eingangsempfindlichkeit)
Ausgangsleistung (nominal): 10 mW / 100 Ω
Ausgangsleistung (maximal): 50 mW / 100 Ω
Klirrfaktor (THD+N): < 0,5% / 1 kHz
Frequenzgang: 30 Hz bis 20 kHz (±2 dB)
Rauschabstand: > 70 dB bezogen auf Normpegel
Verstärkung:
An der Frontplatte einstellbar;
18,5 dB (max, hohe Eingangsempfindlichkeit)
0 dB (max, niedrige Eingangsempfindlichkeit)
Gleichtaktunterdrückung: > 60 dB (50 bis 120 Hz)
Übersprechen: Unterhalb des Rauschpegels (20 Hz bis 20 kHz)
Spannungsversorgung: Minus an Erde, 24 Vdc / 50 mA
Paketart: Karton
Paketabmessungen: 9.21 x 11.75 x 5.4 cm.
Versandgewicht: 0.211 kg
WEEE Gewicht: 0.145 kg

Mehr Informationen
Herkunftsland Vereinigte Staaten von Amerika
Zolltarifnummer 85176200
Marke RDL
